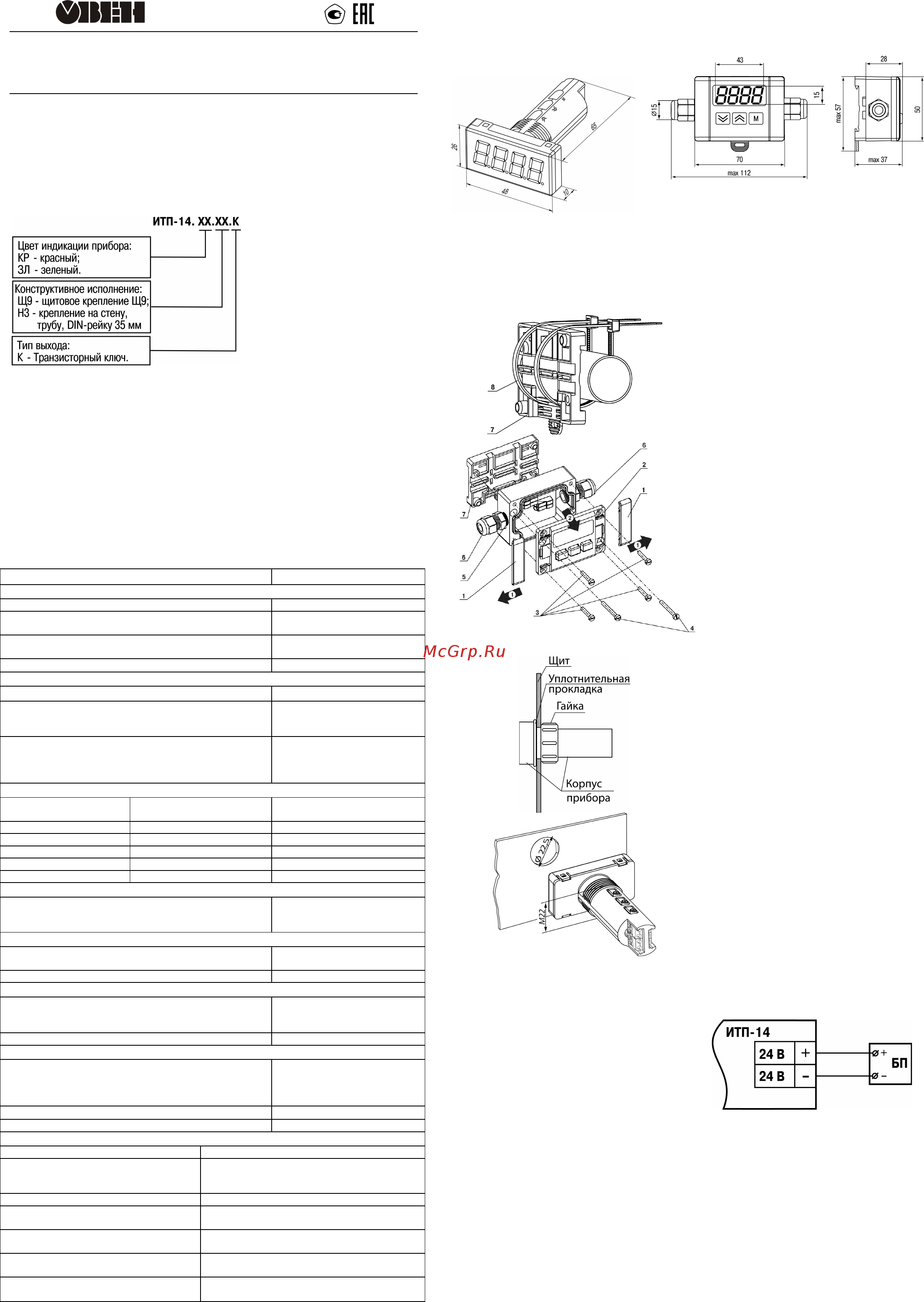

ИТП-14
Измеритель аналоговых сигналов универсальный
Руководство по эксплуатации
Введение
Настоящее Руководство по эксплуатации предназначено для ознакомления
обслуживающего персонала с устройством, принципом действия, конструкцией,
технической эксплуатацией и обслуживанием измерителя аналоговых сигналов
универсального ИТП-14 (в дальнейшем по тексту именуемого «прибор»).
Прибор выпускается согласно ТУ 26.51.43-003-46526536-2017.
Прибор изготавливается в нескольких исполнениях, отличающихся друг от
друга конструктивным исполнением и цветом индикации. Информация о вариантах
исполнения зашифрована в полном условном обозначении прибора:
Пример обозначения прибора
при заказе: ИТП-14.КР.Щ9.К*
При этом изготовлению и
поставке подлежит измеритель
аналоговых сигналов
универсальный с красным
цветом индикации в корпусе
щитового крепления Щ9.
* в настоящее время приборы выпускаются только в щитовом исполнении Щ9
1 Назначение прибора
Прибор предназначен для измерения и индикации физической величины,
преобразованной в унифицированный сигнал постоянного тока или напряжения.
Прибор позволяет осуществлять следующие функции:
− измерение и отображение значения измеряемой физической величины на
цифровом индикаторе;
− сигнализация о нахождении измеряемой физической величины в критической
зоне;
− регулирование измеряемой физической величины по on/off закону с помощью
дискретного выхода на основе транзисторного ключа;
− индикация обрыва или короткого замыкания в линии связи "прибор-датчик".
2 Технические характеристики и условия эксплуатации
Таблица 2.1 - Технические характеристики прибора
Наименование
Значение
Характеристики входных сигналов
Количество каналов
1
Входное сопротивление при измерении тока, не
более, Ом
120
Входное сопротивление при измерении напряжения,
не менее, кОм
250
Время опроса входа, не более
0,3 сек
Метрологические характеристики
Пределы основной приведенной погрешности, %
±0,25
Предел допускаемой дополнительной погрешности,
вызванной изменением температуры окружающей
среды
не более 0,2 предела
основной погрешности
измерения на каждые 10 °С
Предел допускаемой дополнительной погрешности,
вызванной воздействием
микросекундных помех, не более
наносекундных помех, не более
0,15 %
0,6 %
Типы измеряемых сигналов по ГОСТ 26.011-80
Обозначение на
индикаторе
Условное обозначение
датчика
Диапазон измерений,%
0-5
0...5 мА
0...100
0-20
0...20 мА
0...100
4-20
4...20 мА
0...100
0-10
0…10 В
0...100
2-10
2…10 В
0...100
Характеристики выходных сигналов
«Транзисторный ключ n-p-n»:
– максимальный постоянный ток нагрузки
– максимальное напряжение постоянного тока
200 мА
42 В
Характеристики питания прибора
Напряжение питания
10…30 В постоянного тока
(номинал. напряжение 24 В)
Потребляемая мощность, не более
1 Вт
Характеристики конструкции
Габаритные размеры прибора:
– настенный Н3 (без кронштейна и гермовводов)
– щитовой Щ9
70×50×28 мм
26×48×65 мм
Масса прибора в упаковке , не более
0,1 кг
Характеристики надежности
Степень защиты корпуса:
– настенный Н3
– щитовой Щ9 (со стороны лицевой панели)
– щитовой Щ9 (со стороны клемм)
IP65
IP65
IP20
Средняя наработка на отказ
100000 ч
Средний срок службы
12 лет
Условия эксплуатации
Диапазон рабочих температур
Относительная влажность воздуха при
+35 °С и более низких температурах
без конденсации влаги
Атмосферное давление
Окружающая среда
Устойчивость к механическим
воздействиям
Устойчивость к электромагнитным
воздействиям
Уровень излучения радиопомех
(помехоэмиссия)
3 Конструкция прибора
Конструктивно прибор выполнен в двух вариантах:
В пластмассовом корпусе Щ9,
предназначенном для щитового
крепления в круглое отверстие
диаметром 22,5 мм.
Рисунок 3.1
В пластмассовом корпусе Н3, предназначенном для
настенного крепления, крепления на DIN-рейку или трубу.
Рисунок 3.2
На лицевой панели расположен четырехразрядный семисегментный цифровой индикатор,
предназначенный для отображения значений измеряемой величины, сигнала об аварии и
функциональных параметров прибора; высота символа индикатора 15 мм.
4 Монтаж
Установка приборов настенного исполнения
Рисунок 4.1
1) При необходимости смонтировать
кронштейн (7) на DIN-рейку или трубу
хомутами (8) шириной 6 мм;
2) Снять декоративные крышки (1) по
стрелкам 1;
3) Снять переднюю панель корпуса (2) по
стрелке 2, отвинтив четыре винта М3х16 (3)
4) Установите гермовводы через
уплотнительное кольцо (5) из комплекта
поставки, не затягивая гайки (6). Если
подключение производится только с одной
стороны, один из гермовводов заменить
заглушкой из комплекта поставки;
5) Выполнить внешние подключение по
схемам рисунков 5.1 - 5.3, затянуть гайки
гермовводов;
6) Установить панель (2) обратно и
закрепить винтами (3);
7) Закрепить прибор на кронштейне (7) с
помощью двух винтов М3 х 14 (4), либо
прикрепить прибор саморезами Ø2.9x19 к
стене через отверстия для винтов (4);
8) Одеть крышки (1) до щелчка.
Монтаж прибора в щит
Рисунок 4.2
1) Подготовить в щите круглое отверстие
диаметром 22,5 мм;
2) Надеть на тыльную сторону
передней панели прибора уплотнительную
прокладку из комплекта поставки;
3) Цилиндрическую часть прибора
разместить в отверстие щита;
4) Обеспечить доступ к цилиндрической
части пробора за щитом;
5) Надеть на цилиндрическую часть
прибора гайку из комплекта;
Закрутить гайку.
5 Подключение
5.1 Подготовка к работе
Подключить прибор к источнику питания.
ВНИМАНИЕ! Подключение прибора следует
производить к источнику постоянного тока +24 В,
не связанному непосредственно с питанием
мощного силового оборудования. Во внешней цепи
рекомендуется установить выключатель питания,
обеспечивающий отключение прибора от сети, и
плавкие предохранители на ток 0,5 А.
Подать питание, выставить коды типа
датчика и режимы работы ЛУ, а также
необходимые уставки регулирования, затем снять
питание.
Рисунок 5.1 – Схема подключения к
источнику питания
