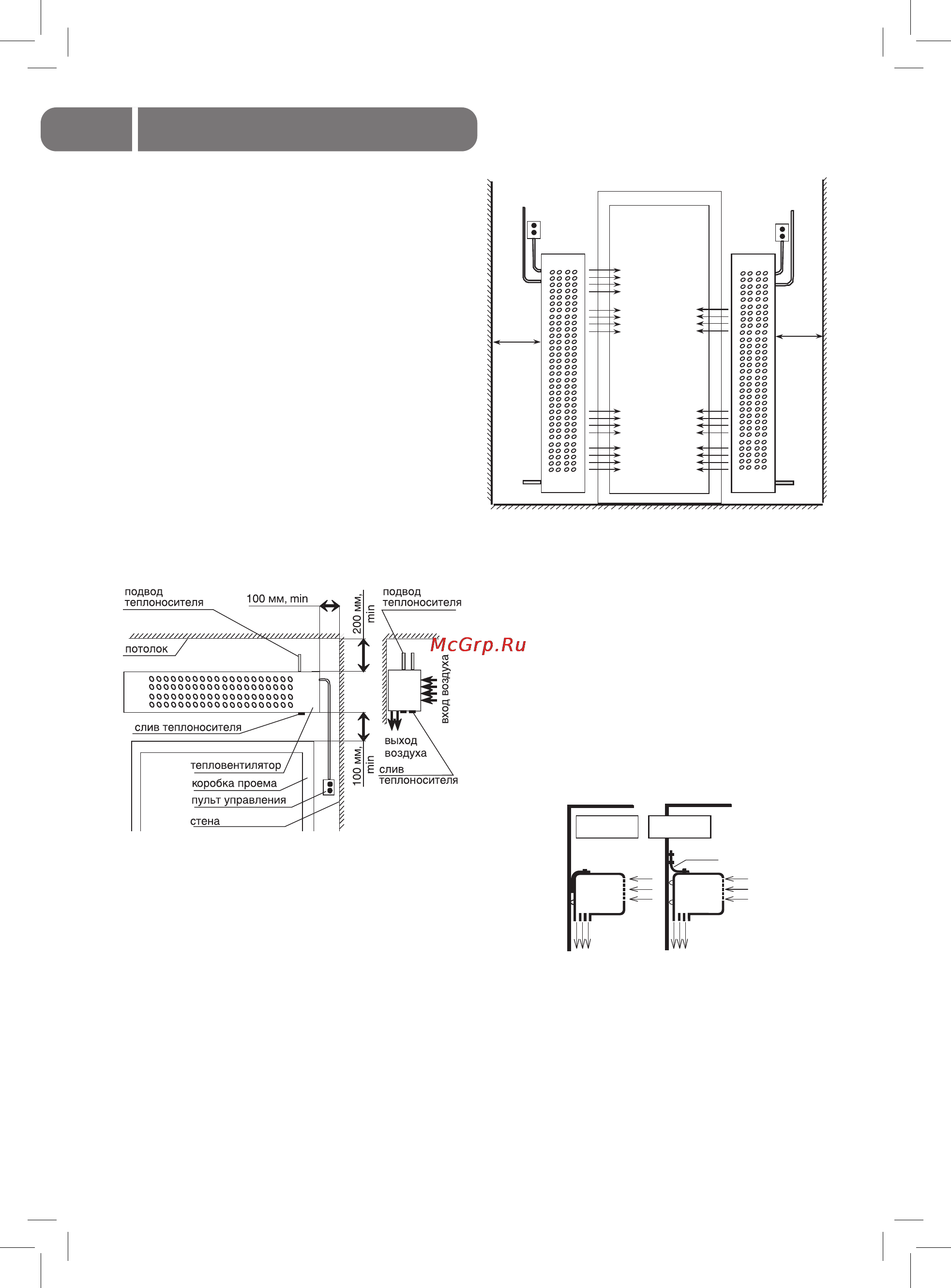

![Ballu BHC 8 WR/15 [6/18] Подготовка к работе](/views2/1048182/page6/bg6.png)
6
Подготовка к работе
Размещение
Перед отверстием воздухозабора и выхода
воздуха не должно быть препятствий.
При монтаже завес должен обеспечиваться
свободный доступ к местам их обслуживания.
Для перекрытия широкого проема допуска-
ется устанавливать несколько завес одного
типа и серии вплотную, создавая непрерыв-
ную воздушную струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж (сле-
ва/справа от проема).
Горизонтальная установка
Для установки завесы над проемом в горизон-
тальном положении, рекомендуется выдер-
живать расстояния, не менее указанных на
рисунке 1.
Монтаж выполнен
Рис. 1
горизонтально, над проемом
Вертикальная установка
При вертикальном монтаже завесы ее необ-
ходимо располагать таким образом, чтобы
выпуск воздуха по возможности наиболее
близко находился к плоскости проема, а срез
выпускающего сопла – на уровне верхней
кромки дверной рамы. При монтаже необходи-
мо следить, чтобы смотровые отверстия были
доступны и составляли примерно 250 мм.
Выход воздуха
Выход воздуха
250 мм
250 мм
Рис. 2
Монтаж завес
Особенности монтажа завес с водяным
теплообменником
Завеса с водяным теплообменником кре-
пится на уголках двумя болтами, между го-
ловками которых и уголками необходимо
установить специальную шайбу. Одиночный
лепесток шайбы должен быть отогнут на уго-
лок, а двойные – на шестигранник головки
болта после его затяжки.
Уголок
Вариант 1 Вариант 2
Уголки на стене можно закрепить отогну-
той частью вниз (вариант 1) или отогнутой
частью вверх (вариант 2). Уголки, шурупы,
болты, шайбы входят в комплект монтажных
частей.
Вертикальный монтаж завесы, т.е. установка
сбоку от проема на стене производится в соот-
ветствии с рисунком ниже на двух шурупах 5х70,
закрепленных на стене.
Manual Ballu BHC WR all.indd 6Manual Ballu BHC WR all.indd 6 28.07.2011 18:50:0428.07.2011 18:50:04
