Ballu BHC 36 WR/100 [7/18] Подготовка к работе
![Ballu BHC 36 WR/100 [7/18] Подготовка к работе](/views2/1048182/page7/bg7.png)
7
1. Отвернуть саморезы, фиксирующие лицевую
крышку водяной завесы и снять лицевую
крышку водяной завесы.
2. Отвернуть 4 гайки (2 штуки слева и 2 штуки
справа), фиксирующие теплообменник к кор-
пусу водяной завесы и достать теплообмен-
ник из водяной завесы.
3. Открыть техническое окошко под патрубки
теплообменника путем срезания перемы-
чек.
4. Установить теплообменник в водяную за-
весу (патрубки должны выходить во вновь
проделанное техническое окошко) и за-
фиксировать его к корпусу водяной завесы
при помощи 4 гаек.
5. Установить обратно лицевую крышку водяной
завесы и закрепить саморезами.
Подключение теплоносителя
Подключение теплоносителя к тепловой завесе
производится через патрубки DIN 3/4” специа-
лизированными монтажными организациями
по разработанным ими схемам подключения.
ВНИМАНИЕ!
Подведение теплоносителя должно быть толь-
ко через запорный вентиль.
Для расширения функциональных возможнос-
тей прибора потребитель может предусмот-
реть установку смесительного узла.
ПРИ МЕ ЧА НИЕ:
При подключении завесы к тепловой сети без ис-
пользования смесительного узла необходима обя-
зательная установка водяного фильтра.
Подключение к сети питания
Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
с «Правилами эксплуатации электроустановок».
Автоматический выключатель сети потребителя
должен обеспечивать полное снятие питающего
напряжения с изделия.

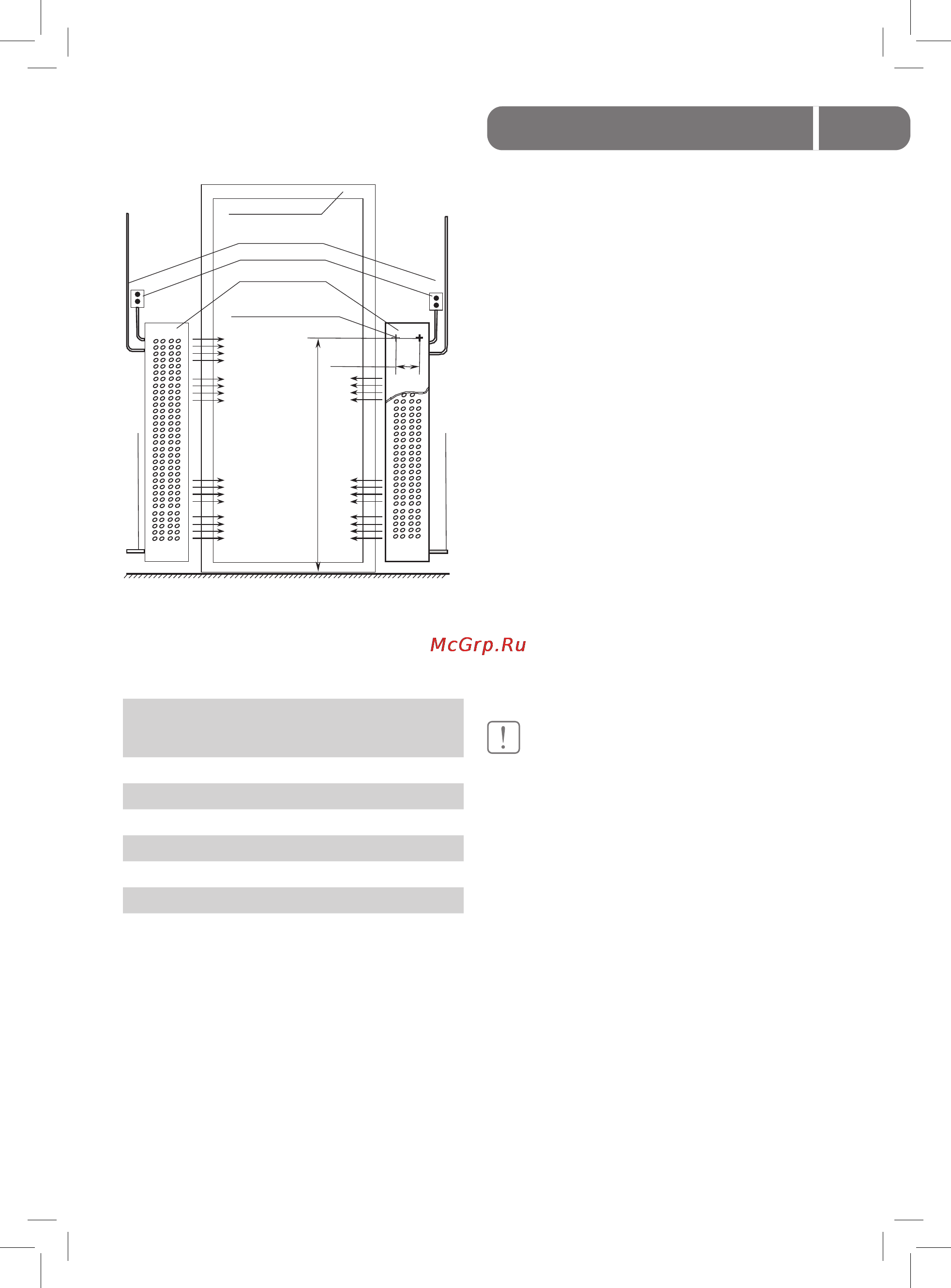

Подготовка к работе
Стена Стена
Коробка проема
Кабель питания
(не поставляется)
Пульт управления
Тепловентилятор
Крепление к стене
(два отверстия)
Подвод телоносителя
Подвод телоносителя
Выход воздуха
Выход воздуха
L мм, min
W mm
На задней стенке завесы имеются две пары
отверстий с прорезями под шурупы (одна
пара – для установки слева от проема, дру-
гая – для установки справа).
Наименование
модели
Величина W
Значения, мм
Величина L
Значения,
мм
ВНС-10WR 218 1150
ВНС-16WR 218 1650
ВНС-22WR 218 2100
ВНС-15WR 252 1200
ВНС-36WR 252 2100
ВНС-12WR 115 1900
ВНС-8WR 115 1180
Переустановка теплообменника
Изначально теплообменник завесы рассчи-
тан на установку справа от проема, для ус-
тановки завесы слева от проема необходимо
выполнить несколько действий.
Пошаговая схема действий по переустановке
теплообменника при реализации конструк-
торских решений
Manual Ballu BHC WR all.indd 7Manual Ballu BHC WR all.indd 7 28.07.2011 18:50:0428.07.2011 18:50:04
