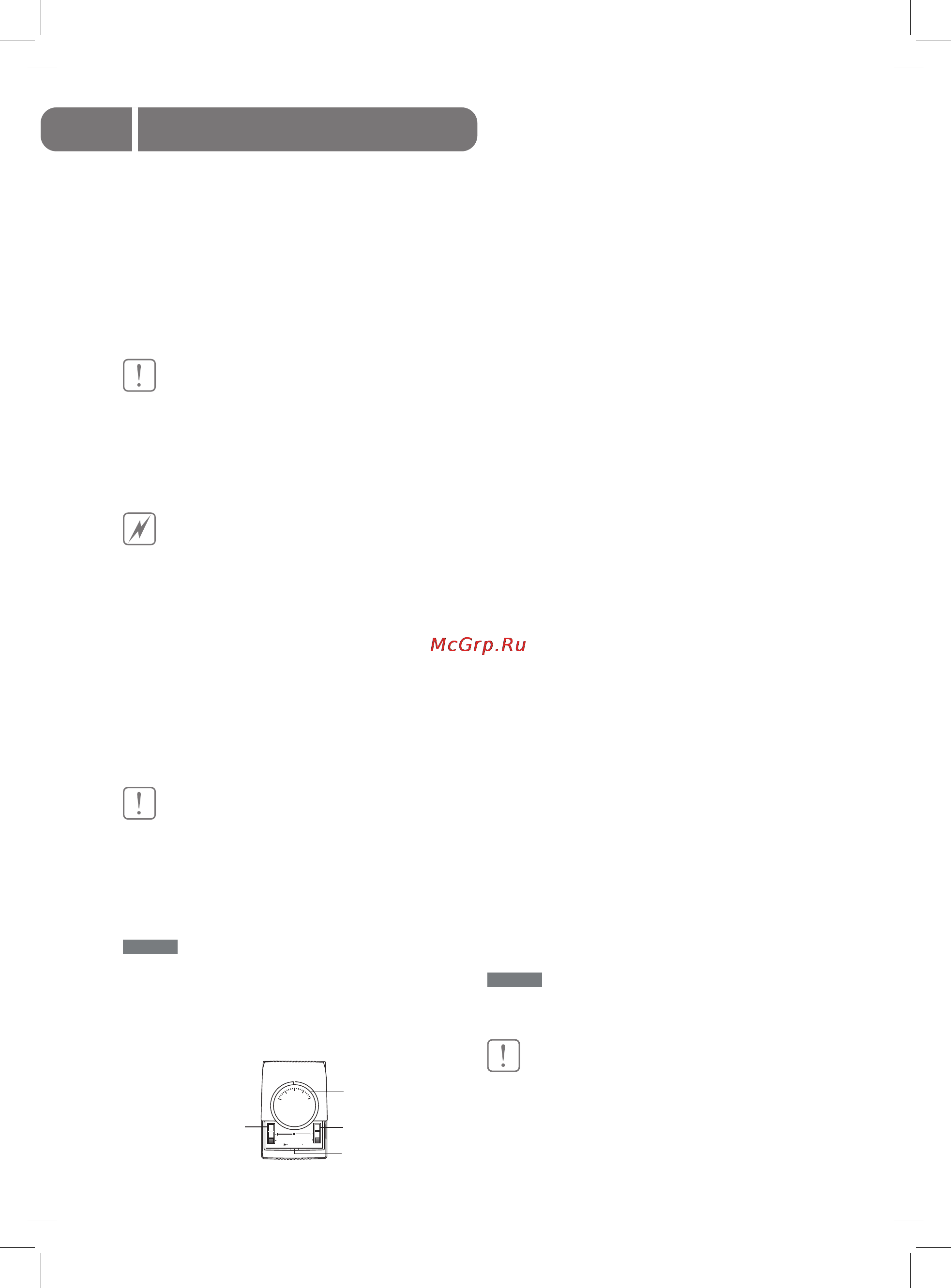

Ballu BHC 36 WR/100 [8/18] Порядок работы
![Ballu BHC 8 WR/15 [8/18] Порядок работы](/views2/1048182/page8/bg8.png)
8
Порядок работы
При монтаже стационарной проводки исполь-
зовать трехжильный кабель с минимальным
сечением 1 мм
2
по медному проводнику.
Электрическая сеть, к которой будет подклю-
чена завеса, должна обеспечивать защиту
изделия от перегрузок и токов короткого за-
мыкания.
ВНИМАНИЕ!
Запрещается подсоединение шины заземле-
ния к водопроводной трубе, линии газоснаб-
жения, молниеотводу, телефонной или антен-
ной сети.
ОС ТО РОЖ НО!
Обязательно должно быть обеспечено зазем-
ление тепловой завесы.
Подключение пульта управления
Для установки пульта управления необходимо,
отвернув винт, снять верхнюю крышку и па-
нель пульта, закрепить пульт на стене, устано-
вить панель и верхнюю крышку (инструкция по
установке и комплект крепежа прилагаются).
ВНИМАНИЕ!
Пульт управления должен располагаться вне
зоны воздушного потока завесы, иначе рабо-
та терморегулятора будет зависеть от темпе-
ратуры воздушного потока.
Порядок работы
Включение прибора и установка необходимо-
го режима работы вентилятора производится
двумя переключателями пульта управления.
10
30
25
15
20
°C
0
0
0
4
2
1
3
Нижний переключатель (1) имеет три положения:
среднее положение – отключение тепловентиля-
тора, правое или левое положение – включение
вентилятора прибора.
Верхние переключатели (2) и (3) имеет два
рабочих положения – включен и выключен.
При включении только одного из двух пере-
ключателей завеса будет работать в режиме
воздухопроизводительности «Расход воздуха
1», при включении двух переключателей за-
веса будет работать в режиме воздухопроиз-
водительности «Расход воздуха 2».
Встроенный термостат (4) при наличии сме-
сительного узла (опция), где мощность регу-
лируется термостатом, включенным в цепь
управления электропривода 3-х ходового
вентиля.
ПРИ МЕ ЧА НИЕ:
Вращающийся переключатель (диск терморегуля-
тора) пульта управления действует только при нали-
чии смесительного узла.
Работа тепловентилятора с подключенным
теплоносителем
Открыть вентиль (вентили) для подвода теп-
лоносителя к теплообменнику.
Переключателями пульта управления вклю-
чить вентилятор и установить необходимую
воздухопроизводительность.
ПРИ МЕ ЧА НИЕ:
В теплое время года изделие может использоваться
как воздушная завеса без подогрева воздуха (теп-
лоноситель отключен).
Техническое обслуживание,
регламентные работы
ВНИМАНИЕ!
• Обслуживание и ремонт прибора должен
производиться только при отключенной по-
даче теплоносителя и полном снятии напря-
жения питания.
Manual Ballu BHC WR all.indd 8Manual Ballu BHC WR all.indd 8 28.07.2011 18:50:0428.07.2011 18:50:04
