3. Вкрутите винт (5a) через прорезь искрогасителя (5) и отверстие в верхней части щитка

круга (6) (Рис. 1).

4. Зафиксируйте винт (5a) при помощи зубчатой шайбы (5e) и гайки (5d).

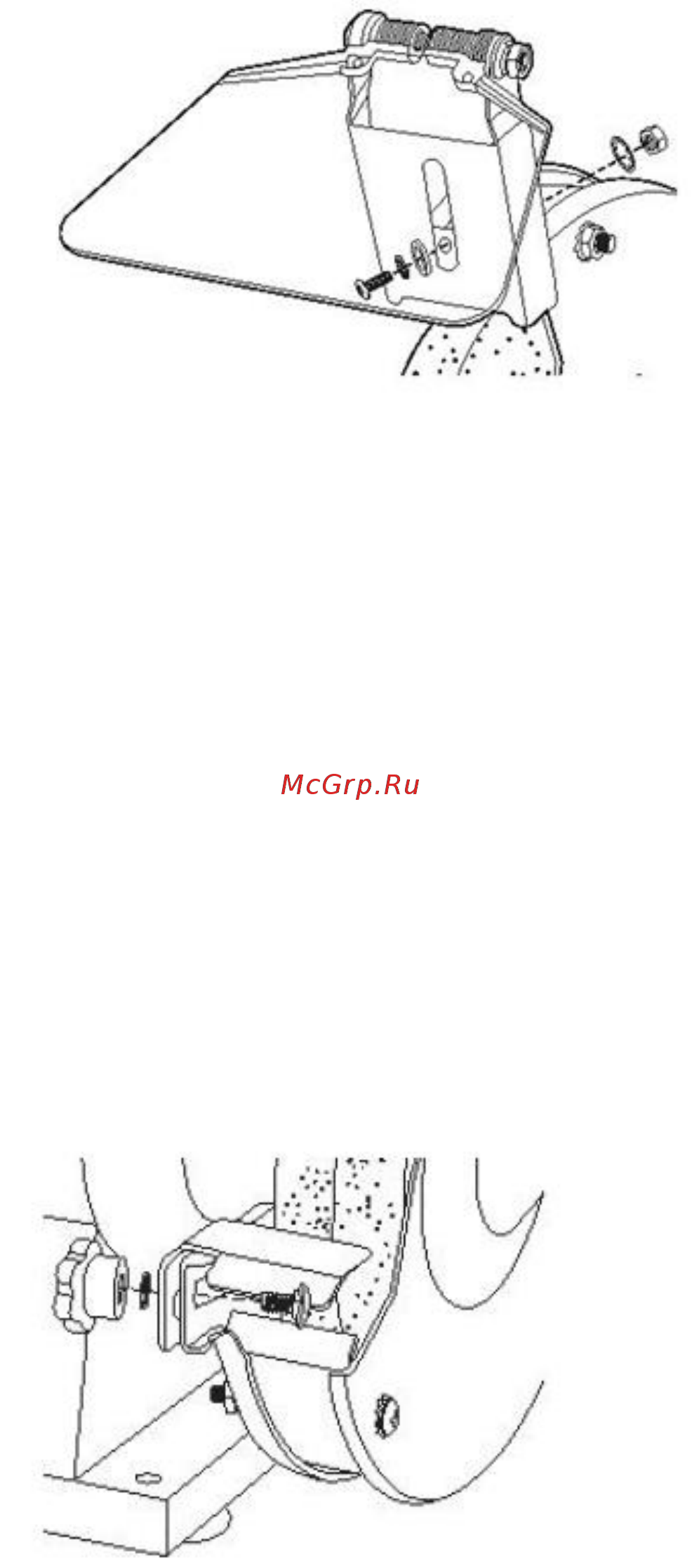

Рис. 1

5. Повторите шаги 1–4 для второго искрогасителя.

Установка крепления для заготовки

Перед использованием инструмента необходимо установить крепление для заготовки (2)

с обеих сторон шлифовального станка. Для установки используйте монтажный комплект

(10).

1 Удерживайте крепление для заготовки (2) вплотную к направляющей щитка круга.

Убедитесь, что крепление для заготовки расположено в правильном направлении.

Скошенный угол должен быть направлен в сторону от шлифовального станка (Рис.

2).

2 Вкрутите винт (10а) через прорези в направляющей и креплении для заготовки.

3 Установите шайбу (10с) на конец винта с другой стороны.

4 Зафиксируйте винт (10а) при помощи контргайки (10b).

5 Повторите шаги 1–4 с другой стороны для второго крепления.

Рис. 2, правый

Фиксация шлифовального станка

СОВЕТ. Материалы, необходимые для монтажа шлифовального станка, не входят в

комплект поставки. Проконсультируйтесь с продавцом по поводу приобретения
