ТРМ500
Терморегулятор
Руководство по эксплуатации
111024, Москва,
2-я ул.
Энтузиастов,
д. 5, корп.
5
Тел.:
(495)
221 60 64
(
м
н
о
г
о
канальн
ы
й
)
Факс:
(495) 728 41 45
www.o
wen.ru
Отдел сбыта: sales@o
w
en.ru
Группа тех.
поддержки:
s
u
pp
ort
@
ow
en.
r
u

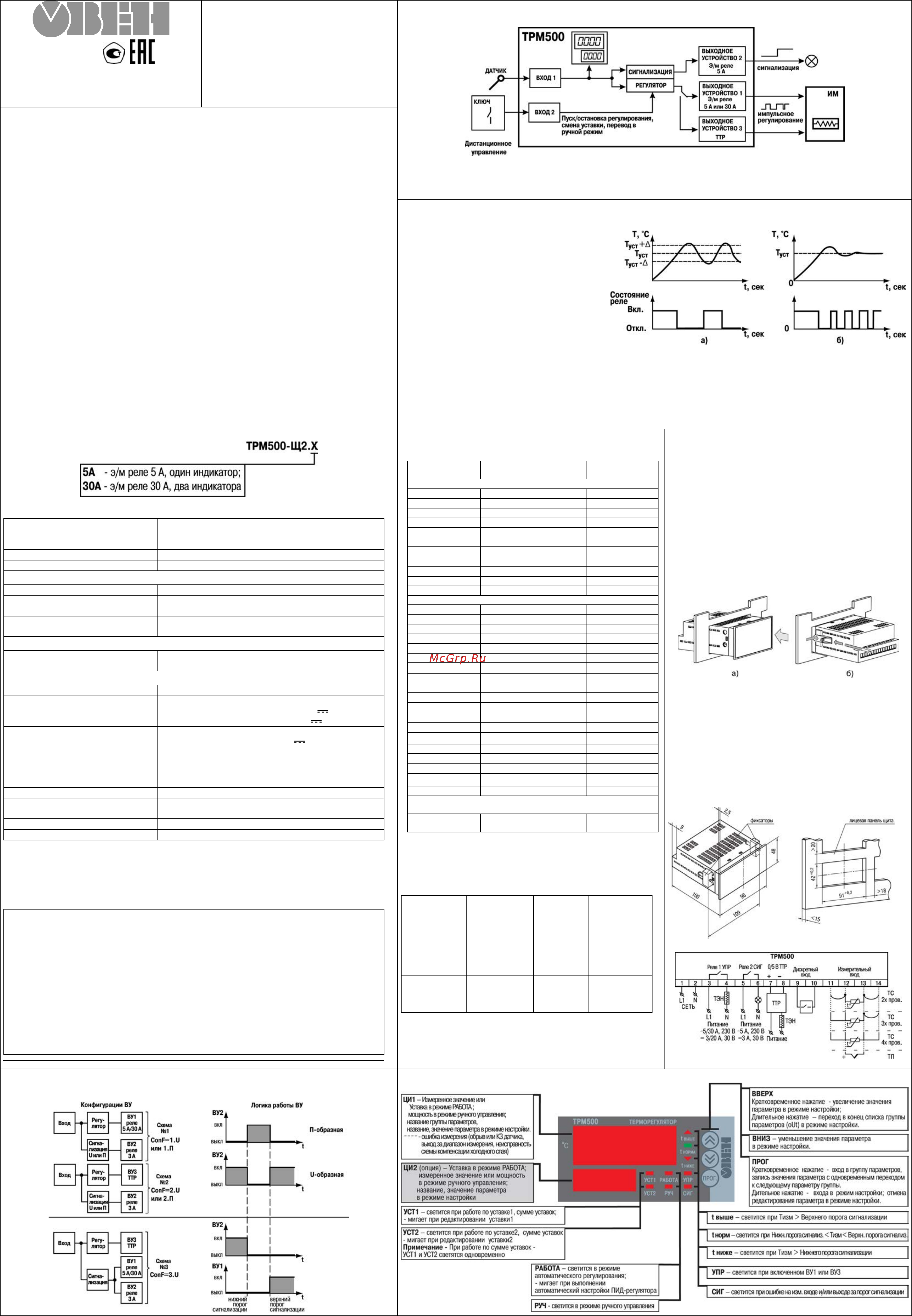

4 Устройство и принцип работы
Структурная схема прибора изображена на рисунке 4.1
Рисунок 4.1
В процессе работы ТРМ500 производит опрос входного датчика, вычисляя по полученным данным текущее значение
температуры, отображает ее на цифровом индикаторе и выдает соответствующие сигналы на выходные устройства.
Конфигурация ВУ и логики сигнализации описаны в Приложении А.
1 Назначение, функции, область применения и достоинства
ТРМ500 простой и надежный прибор для измерения и регулирования температуры,
который позволяет осуществлять следующие функции:
− измерение температуры;
− регулирование по ПИД-закону путем импульсного управления или по
двухпозиционному закону;
− автонастройка ПИД-регулятора на установленном объекте;
− ручное управление выходной мощностью регулятора (далее РРУ);
− определение аварийной ситуации при выходе температуры за заданные границы;
− дистанционное управление запуском и остановкой регулирования.
1.1 Область применения
− основная - электрические печи;
− вспомогательная - отопительные котлы, сушильные шкафы, экструдеры,
термопластавтоматы и т.д.
1.2 Достоинства
ТРМ500 - многофункциональный On/Off и ПИД-регулятор с автонастройкой
для
управления печами с возможностью коммутации до 30 А без промежуточных
пускателей, с функциями ручного управления мощностью на выходе, дистанционного
пуска регулятора, дистанционной смены уставки и
дополнительным выходом для
сигнализации.
Прибор оснащен крупным и легкочитаемым цифровым индикатором
для
отображения измеренной величины и дополнительной индикацией ее отклонения от
уставки.
Прибор прост в настройке за счет отдельного меню с вынесенными основными
параметрами.
ТРМ500 может работать с любыми термодатчиками, при любой схеме их
подключения (2-х, 3-х и 4-х проводная).
Также ТРМ500 оснащен дублированным выходом для регулирования:
пользователь имеет возможность программно выбрать тип ВУ: электромагнитное реле и
выход для управления твердотельными реле (далее ТТР).
Обозначение при заказе:
5 Регулирование температуры
Прибор может регулировать температуру как по двухпозиционному (on/off ), так и по ПИД-закону.
5.1 Регулирование температуры по on/off
закону (двухпозиционное регулирование)
Двухпозиционный закон (или «on/off» закон
регулирования) (рисунок 5.1а) — широко
распространенный, используется для
регулирования измеренной величины в
несложных системах, когда не требуется
высокой точности поддержания температуры
или для сигнализации о выходе контролируемой
величины за заданные границы. Режим
«Работа» показан на рисунке 5.1, уставка (Туст)
и гистерезис (Δ) задаются пользователем в
режиме настройки.
Рисунок 5.1
5.2 Регулирование температуры по ПИД-закону
ПИД-закон (рисунок 5.1б) является наиболее совершенным из общепромышленных алгоритмов регулирования. В отличии от
алгоритма «on/off», обеспечивает максимальную точность поддержания температуры. Это выполняется при оптимальных
настройках трех параметров: пропорционального, интегрального и дифференциального коэффициентов ПИД-регулятора.
Данные параметры могут быть заданы вручную, но мы рекомендуем использовать функцию автоматического определения
ПИД-коэффициентов - АНР.
6 Типы подключаемых датчиков
Таблица 6.1
Обозначение
на индикаторе
Тип датчика
Диапазон
Термопары (по ГОСТ Р 8.585-2001)
tP.L
TХК (L)
– 99,9…+ 800 °С
tP.HA
TХА (К)
– 99,9…+ 1300 °С
tP.J
TЖК (J)
– 99,9…+ 1200 °С
tP.n
TНН (N)
– 99,9…+ 1300 °С
tP.t
ТМК(Т)
– 99,9…+ 400 °С
tP.S
TПП (S)
0…+ 1750 °С
tP.r
TПП (R)
0…+ 1750 °С
tP.b
ТПР(В)
+200…+ 1800 °С
tP.A1
ТВР(А-1)
0…+ 2500 °С
tP.A2
ТВР(А-2)
0…+ 1800 °С
tP.A3
ТВР(А-3)
0…+ 1800 °С
Термопреобразователи сопротивления (по ГОСТ 6651-2009)
c50
ТСМ (Cu50) α =1,4260
*
– 50…+ 200 °С
c.50
ТСМ (50М) α = 1,4280
– 99,9…+ 200 °С
P50
ТСП (Pt50) α = 1,3850
– 99,9…+ 850 °С
50П
ТСП (50П) α =1,3910
– 99,9…+ 850 °С
n100
ТСН (100Н), α
=1,617
– 60…+ 180 °С
c100
ТСМ (Cu100) α =1,4260
– 50…+ 200 °С
c.100
ТСМ (100М) α =1,4280
– 99,9…+ 200 °С
P100
ТСП (Pt100) α =1,3850
– 99,9…+ 850 °С
100П
ТСП (100П) α =1,3910
– 99,9…+ 850 °С
c500
ТСМ (Cu500) α =1,426
– 50…+ 200 °С
c.500
ТСМ (500М) α =1,428
– 99,9…+ 200 °С
P500
ТСП (Pt500) α =1,385
– 99,9…+ 850 °С
500П
ТСП (500П) α =1,391
– 99,9…+ 850 °С
n500
ТСН (500Н), α
=1,617
– 60…+ 180 °С
c1E3
ТСМ (1000М) α =1,426
– 50…+ 200 °С
c.1E3
ТСМ (Cu1000) α =1,428
– 99,9…+ 200 °С
P1E3
ТСП (Pt1000) α =1,385
– 99,9…+ 300 °С
1Е3П
ТСП (1000П) α =1,391
– 99,9…+ 300 °С
n1E3
ТСН (1000Н) α =1,617
– 60…+ 180 °С
Нестандартизированные термопреобразователи
сопротивления
c53
ТСМ (53М) α =1,4260
(гр.23)
– 50…+200 °С
Примечание * - Здесь и далее, α – отношение сопротивления
датчика при 100 °С к его сопротивлению при 0 °С.
Таблица 6.2 – Параметры линии связи прибора с
датчиками
R
∑
соединяемых
проводов, Ом,
не более
R
линии
, Ом,
не более
Исполнение
линии
Термометр
сопротивления
- 15,0
2-, 3- и 4-х
проводная,
провода
равной длины
и сечения
Термопара 100 -
Термоэлектро
дный кабель
(компенсацион
ный)
7 Монтаж и подключение
7.1 Общие требования к монтажу:
При монтаже рекомендуется соблюдать следующие
требования:
7.1.1 Подключение прибора следует производить к
сетевому фидеру 230 В 50 Гц, не связанному
непосредственно с питанием мощного силового
оборудования. Во внешней цепи рекомендуется
установить выключатель питания, обеспечивающий
отключение прибора от сети, и плавкие предохранители
на ток 0,5 А.
7.1.2 Схемы подключения датчиков приведены
рисунке
7.3. Параметры линии соединения прибора с датчиком
приведены в таблице 6.2.
7.2 Монтаж прибора в щит
Рисунок 7.1
7.2.1 Вставьте прибор в подготовленное отверстие на
лицевой панели щита (см. рисунок 7.2);
7.2.2 Вставьте фиксаторы из комплекта поставки в
отверстия на боковых стенках прибора (рисунок 7.1,а);
7.2.3 С усилием заверните винты М4×35 в отверстиях
каждого фиксатора так, чтобы прибор был плотно прижат к
лицевой панели щита (рисунок 7.1, б).
Внимание! При монтаже следует соблюдать меры
безопасности, указанные в разделе 3. Питание прибора и
питание исполнительных устройств следует осуществлять
от одной фазы.
Рисунок 7.2
Рисунок 7.3
2 Технические характеристики и условия эксплуатации
Название параметра
Значение
Напряжение питания
96… 264 В переменного тока
(U
Hом
120/230 В)
Частота напряжения питания
47... 63 Гц
Потребляемая мощность
не более 5 Вт (cos (φ)>0,6)
Измерительный вход 1
Типы входных датчиков
см. таблицу 6.1
Предел основной допускаемой
приведенной погрешности
±0,5 %
– при использовании ТС ±0,25 %
Время измерения, сек
3х проводной схема ТС - 0,26,
2- и 4х проводной схема ТС, ТП - 0,16
Дополнительный вход 2
Сопротивление внешнего ключа:
— в состоянии «замкнуто» не более 70 Ом;
— в состоянии «разомкнуто» более 1 кОм
Выходные устройства
Количество выходов
3 (один дублирующий)
Выход 1
электромагнитное реле
стандарт: ~5А/250В, cos (φ)=1; 3А/30В
опция: ~30А/250В, cos (φ)=1; 20А/30В
Выход 2
электромагнитное реле
~5А/250В cos (φ)=1, 3А/30В
Выход 3
логический выход под управлением ТТР
(выходное напряжение (при отключенной нагрузке)
3,9 – 5,6 В, выходной ток (на нагрузке не более
100 Ом) 24 … 41 мА)
Корпус щитовой
Щ2
Габаритные размеры( без
элементов крепления)
96х48х100 мм
Степень защиты
IP54 (со стороны передней панели)
Масса, не более, кг
0,5
Условия эксплуатации:
− температура окружающего воздуха минус 20… +50 °С;
− относительная влажность 30… 80 % при +35 °С воздуха без конденсации влаги;
− атмосферное давление 84 … 106,7 кПа.
3 Меры безопасности
3.1 По способу защиты от поражения электрическим током прибор соответствует
классу II по ГОСТ 12 2.007 0-75.
3.2 При эксплуатации, техническом обслуживании и поверке необходимо
соблюдать требования ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок
потребителей» и «Правил охраны труда при эксплуатации электроустановок
потребителей».
3.3 Любые подключения к прибору и работы по его техническому обслуживанию
производить только при отключенном питании прибора и исполнительных
механизмов.
3.4 Не допускается попадание влаги и любых проводящих загрязнений на
контакты выходного разъема и внутренние электроэлементы прибора. Запрещается
использование прибора в агрессивных средах с содержанием в атмосфере кислот,
щелочей, масел и т. п.
Приложение А. Логика работы и конфигурация ВУ
(задается параметром ConF)
Приложение Б. Индикация и управление
