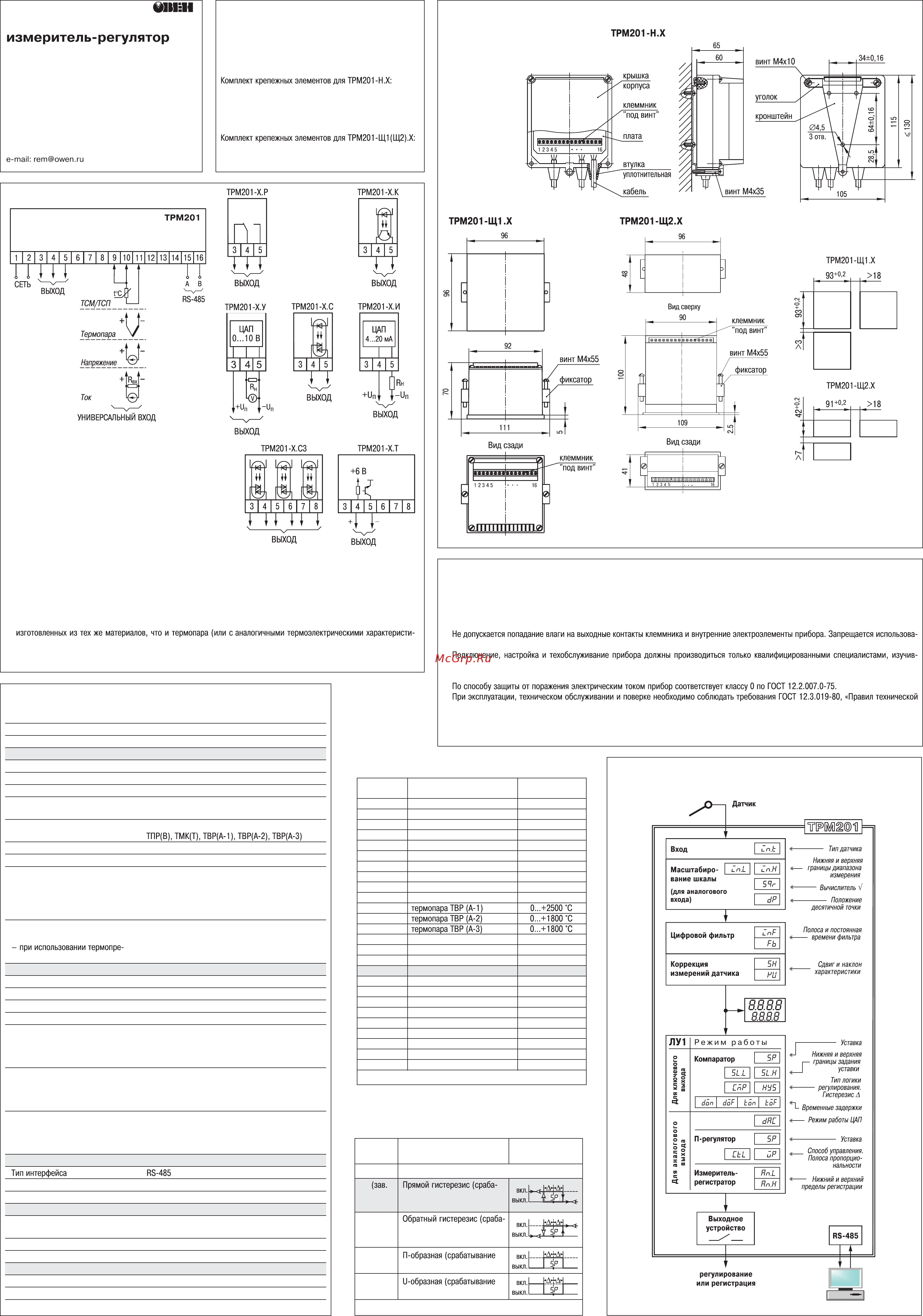

Габаритные и присоединительные размеры
ТРМ201
Краткая инструкция по эксплуатации
(подробное описание
см. «Руководство по эксплуатации»)
Группа технической поддержки:
www.owen.ru
Комплектность
Прибор ТРМ201 — 1 шт.
.тш 1— тропсаП
Руководство по эксплуатации — 1 шт.
Краткая инструкция по эксплуатации — 1 шт.
.тш 1—нйетшнорк
.тш 1—кологу
винт М4х10 — 2 шт.
винт М4х35 — 1 шт.
.тш 2—ротаскиф
винт М4х55 — 2 шт.
Функциональная схема прибора
Технические характеристики
Напряжение питания 90… 245 В переменного тока
Частота напряжения питания 47... 63 Гц
Потребляемая мощность 6 ВА
Входы
Общее время опроса входов 1 с
Количество универсальных входов 1
Типы входных датчиков и сигналов (см. таблицу 1):
— термопреобразователи
сопротивления ТСМ50, ТСМ100, ТСП50, ТСП100
— термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП(S), ТПП(R),
— сигналы постоянного тока 4… 20 мА, 0… 20 мА, 0… 5 мА
— сигналы постоянного напряжения –50… 50 мВ, 0… 1 В
Входное сопротивление при
подключении источника сигнала:
иинечюлкдоп ирп( %1,0 ± мО 001акот—
внешнего резистора)
— напряжения не менее 100 кОм
Предел основной допустимой
приведенной погрешности ±0,5 %
образователей сопротивления ±0,25 %
Выходные устройства
Количество выходов 1
Ток нагрузки ключевого выходного устройства:
— электромагнитное реле 8 А при 220 В, cos ϕ≥0,4
— транзисторная оптопара 200 мА 40 В постоянного тока
— симисторная оптопара 50 мА при 240 В (постоянно откр. симистор)
или 0,5 А (симистор включается
с частотой не более 50 Гц
и длительностью импульса не более 5 мс)
Выход для управления внешним
твердотельным реле:
– напряжение 4...6 В
– ток нагрузки, не более 100 мА
Аналоговый выход:
– выходной сигнал ЦАП 4... 20 мА постоянного тока
– напряжение питания 10... 30 В постоянного тока
– сопротивление нагрузки 0... 1000 Ом
Интерфейс связи
Скорость передачи 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
арап яатив яаннаворинаркэялебак пиТ
Корпус
щитовой Щ1 щитовой Щ2 настенный Н
Габаритные размеры 96х96х70 мм 96х48х100 130х105х65
(без элементов крепления)
Степень защиты корпуса IP54* IP54* IP44
* со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха +1… +50 °С
Относительная влажность воздуха 30… 80 % при t=35 °С без конденсации влаги
Атмосферное давление 86… 106,7 кПа
Меры безопасности
• Будьте особенно внимательны при подсоединении клеммника прибора к сети! При неправильном подключении прибор может
выйти из строя.
• В приборе используется опасное для жизни напряжение. При установке прибора на объекте, а также при устранении неисправностей
и техническом обслуживании необходимо отключить прибор и подключаемые к нему устройства от сети.
•
ние прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.
•
шими руководство по эксплуатации.
• При выполнении монтажных работ применяйте только стандартный инструмент.
•
•
эксплуатации электроустановок потребителем» и «Правил техники безопасности при эксплуатации электроустановок потребителем».
ВНИМАНИЕ! В связи с наличием на клеммнике опасного для жизни напряжения, приборы должны устанавливаться в щитах управления,
доступных только квалифицированным специалистам.
Разметка отверстий в лицевой
панели щита под крепление
нескольких приборов
Толщина лицевой панели щита
не более 15 мм
Схема подключения
• Подсоединение связей производите, сначала подключив датчик к линии, а затем линию к клеммнику прибора.
• Линию связи прибора с датчиком рекомендуется экранировать.
• Запрещается объединять «землю» прибора с заземлением оборудования.
• Не допускается прокладка линии связи «датчик–прибор» в одной трубе с силовыми проводами, создающими
высокочастотные или импульсные помехи.
• При подключении термосопротивлений провода должны быть равной длины и сечения.
• Подключение термопары к прибору производите с помощью компенсационных (термоэлектродных) проводов,
ками в диапазоне температур 0… 100°С).
• При соединении компенсационных проводов с термопарой и прибором соблюдайте полярность.
• Рабочие спаи термопары должен быть электрически изолированы друг от друга и от заземленного оборудования.
(корпус настенный Н)
(корпус щитовой Щ1) (корпус щитовой Щ2)
Особенности подключения входов и выходов
см. «Руководство по эксплуатации».
Типы входных датчиков или сигналов Таблица 1
Параметр Тип датчика или сигнала Диапазон
INT
яинеремзиедохв ан
R385 ТСП (Pt50) W
100
=1.3850 –200…+750 °С
R.385 ТСП (Pt100) W
100
=1.3850 –200…+750 °С
R391 ТСП (50П) W
100
=1.3910 –200…+750 °С
R.391 ТСП (100П) W
100
=1.3910 –200…+750 °С
R−21 ТСП (46П) W
100
=1.3910 (гр. 21) –200…+750 °С
R426 ТСМ (Cu50) W
100
=1.4260 –50…+200 °С
R.426 ТСМ (Cu100) W
100
=1.4260 –50…+200 °С
R−23 ТСМ (53М) W
100
=1.4260 (гр. 23) –50…+200 °С
R428 ТСМ (50М) W
100
=1.4280 –190…+200 °С
R.428 ТСМ (100М) W
100
=1.4280 –190…+200 °С
E−A1
E−A2
E−A3
E_ _B термопара ТПР (В) +200…+1800 °C
E_ _J термопара ТЖК (J) –200…+1200 °С
E_ _K термопара ТХА (K) –200…+1300 °С
E_ _L
*
термопара ТХК (L) –200…+800 °С
E_ _N термопара ТНН (N) –200…+1300 °С
E_ _R термопара ТПП (R) 0…+1750 °C
E_ _S термопара ТПП (S) 0…+1750 °C
E_ _T термопара ТМК (Т) –200…+400 °C
I 0_5 ток 0…5 мА 0…100 %
I 0.20 ток 0…20 мA 0…100 %
I 4.20 ток 4…20 мА 0…100 %
U−50 напряжение –50…+50 мВ 0…100 %
U0_1 напряжение 0…1 В 0…100 %
* Заводская установка E_ _L.
• Для доступа
к клеммнику
снять крышку
корпуса
и отсоединить
шлейф.
• Втулки
уплотнительные
резиновые
подрезать
в соответствии
с диаметром
вводного кабеля.
Типы логики компаратора Таблица 2
Параметр Тип логики
Состояние выходного
CMP компаратора
устройства
00 Компаратор выключен
01
установка) тывание по нижнему пределу),
управление «нагревателем»
02
тывание по верхнему пределу),
управление «холодильником»
03
при входе в границы)
04
при выходе за границы)
Примечание. Δ = HYS
