3 Устройство и работа прибора
—————————————————————————————————————————————
11
3 Устройство и работа прибора
3.1 Конструкция прибора
Прибор ТРМ133М-02
изготавливается в сборном
пластмассовом корпусе,
предназначенном для крепления на
DIN-рейку. Габаритный чертеж
прибора приведен в Приложении А.
На рисунке 3.1 представлен
прибор ТРМ133М-02, приведены
разъемные соединения, элементы
индикации и управления прибором.
Корпус прибора имеет
ступенчатую трехуровневую
форму. На лицевой (передней)
плоскости корпуса (поверхность
Е) расположены элементы
индикации и управления, на задней
поверхности корпуса расположены
защелки крепления прибора на
DIN-рейке. На верхних и нижних
ступенчатых поверхностях
корпуса рационально (удобно для
пользования) размещены
разъемные соединения
контроллера, через которые
осуществляется подключение всех
внешних связей.
Примечание – Открывать
корпус для подключения внешних
связей не требуется.
На ступенчатых
поверхностях корпуса
располагаются:
− поверхность А:
− порт интерфейса RS-232,
предназначенный для
реализации связи
прибора с ПК либо с
панелью оператора,
например, СМИ1
разработки ООО
«ОВЕН». Подключение к
этому порту
осуществляется кабелем
«Кабель КС2», не
входящим в комплект
поставки и
приобретаемым отдельно

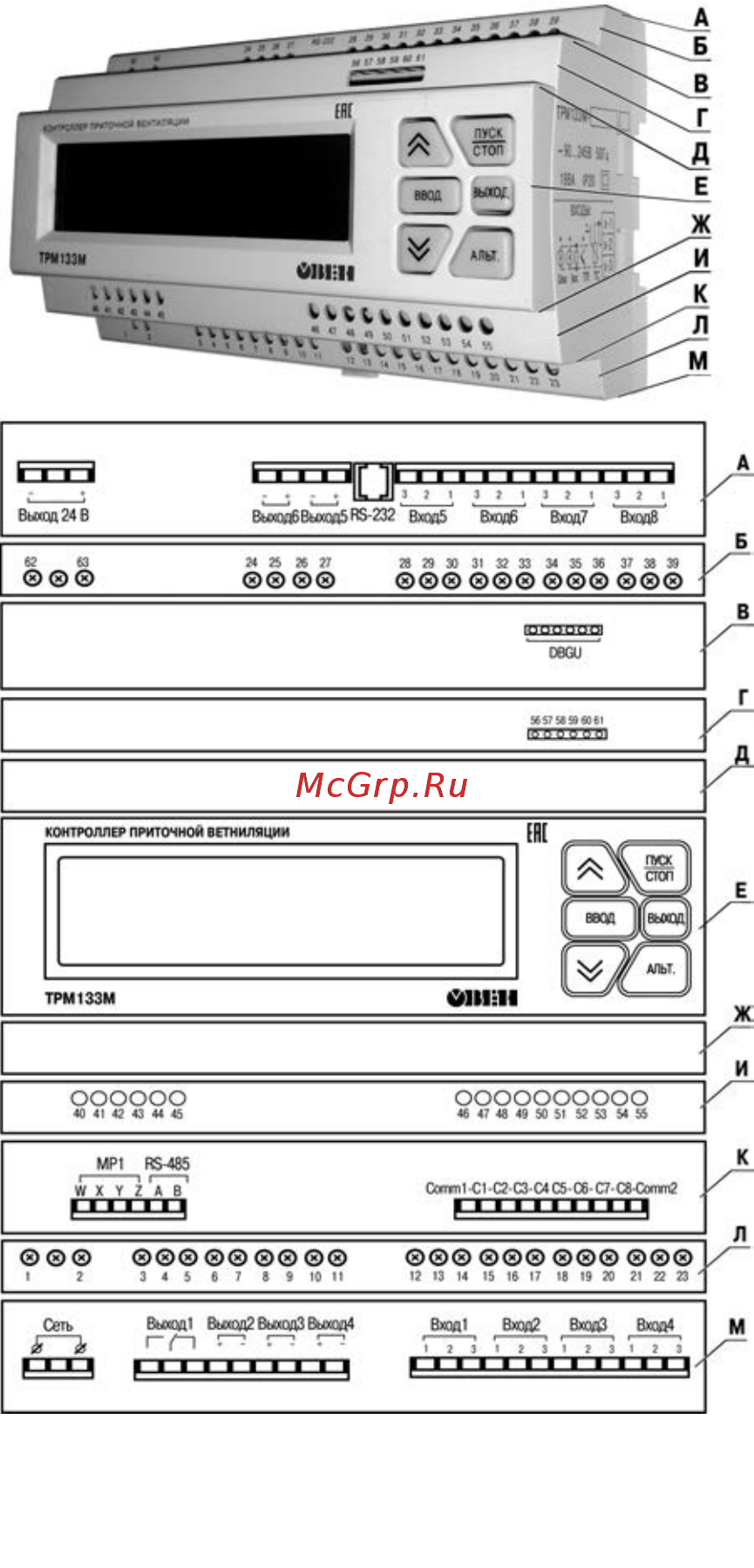

Рисунок 3.1 – Прибор ТРМ133М-02: внешние
связи, элементы индикации и управления
