1 Назначение

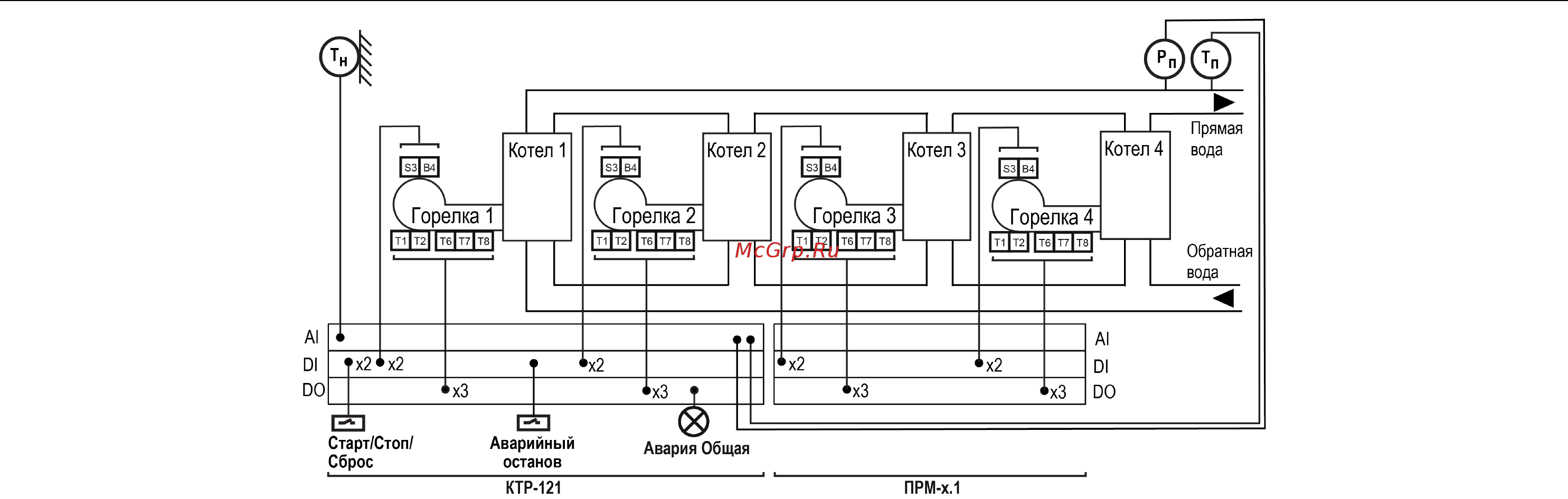

Рисунок 1.1 – Объект управления

Перечень входных сигналов:

• Т

— датчик температуры подачи на общем трубопроводе;

• Р

— датчик давления воды на общем трубопроводе;

• Т

— датчик температуры наружного воздуха;

• B4 — подтверждение розжига горелки котла;

• S3 — сигнал аварии горелки котла (НО);

• Аварийный останов — внешняя кнопка останова;

• Старт/Стоп — внешняя кнопка Старт/Стоп;

• Сброс — внешняя кнопка сброса аварий.

Перечень выходных сигналов:

• Т1Т2 — команда запуска первой ступени горелки котла;

• Т6Т7Т8 — команда запуска второй ступени горелки котла или модуляция;

• Авария общая — лампа сигнализации аварии.
