12
4 Монтаж
4.1 Установка прибора настенного крепления H
Для установки прибора следует:

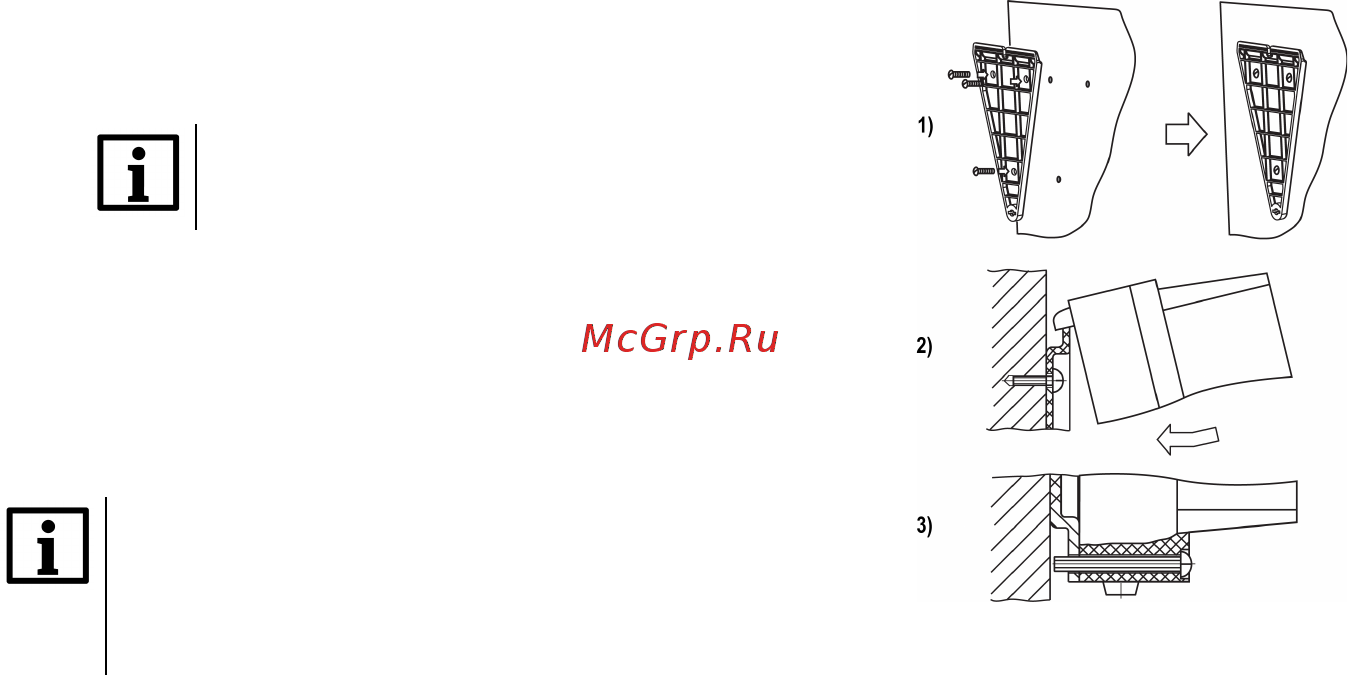

Рисунок 4.1 – Монтаж прибора
настенного крепления
1. Закрепить кронштейн тремя винтами М4 × 20
на поверхности, предназначенной для
установки прибора (см. рисунок 4.2).
ПРИМЕЧАНИЕ
Винты для крепления кронштейна
не входят в комплект поставки.
2. Зацепить крепежный уголок на задней стенке
прибора за верхнюю кромку кронштейна.
3. Прикрепить прибор к кронштейну винтом
из комплекта поставки.
Демонтаж прибора следует производить в обратном
порядке.
ПРИМЕЧАНИЕ
Провода подключаются при снятой крышке
прибора. Для удобства подключения следует
зафиксировать основание прибора на
кронштейне крепежным винтом.
