Овен ИМС-Ф1 [8/21] Устройство и принцип действия прибора

3 Устройство и принцип действия прибора

3.1 Принцип действия

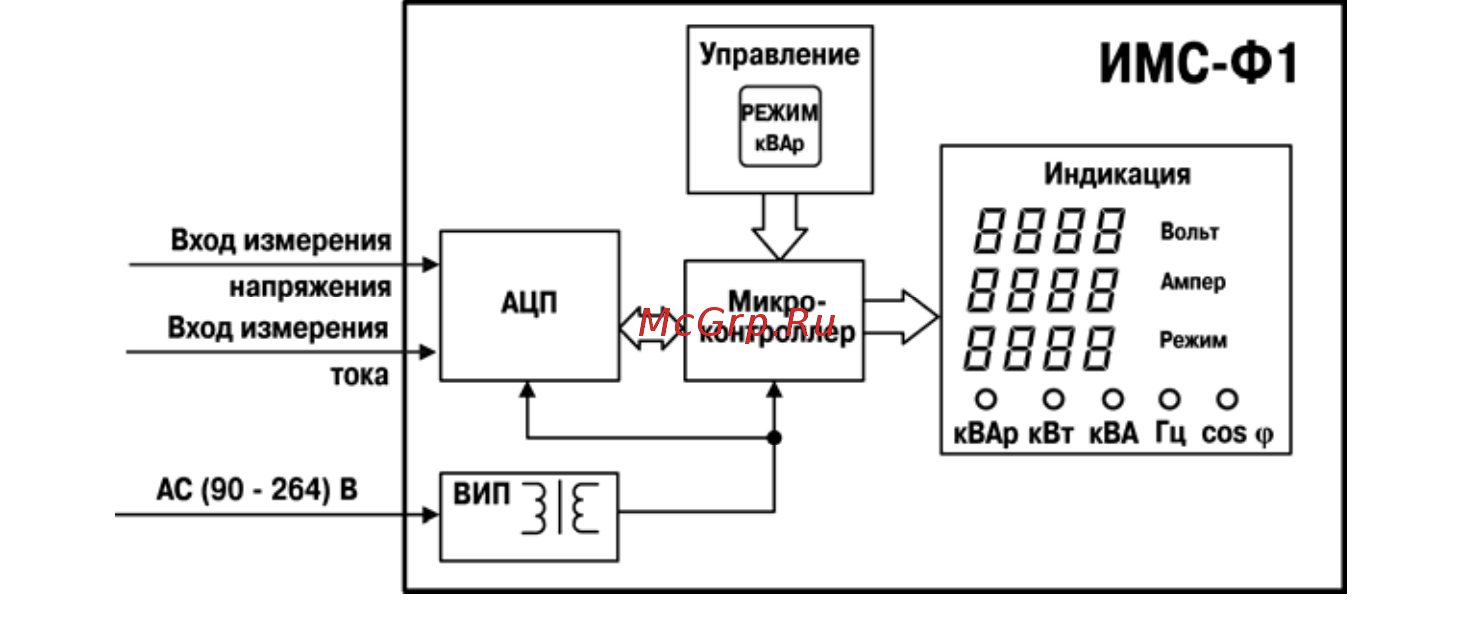

Структурная схема прибора приведена на рисунке 3.1.

Рисунок 3.1

Прибор имеет в своем составе: входы измерения тока и напряжения, аналого-цифровой

преобразователь (АЦП), микроконтроллер, обрабатывающий входной сигнал,

четырехразрядный светодиодный цифровой индикатор, единичные светодиодные индикаторы,

кнопку переключения режимов измерения и вторичный источник питания (ВИП) с

гальванической развязкой.
