3.2 Устройство прибора

Прибор конструктивно выполнен в пластмассовом корпусе, предназначенном для щитового

крепления. Эскиз корпуса с габаритными и установочными размерами приведен в

Приложении А.

Все элементы прибора размещены на двух печатных платах. На лицевой панели

расположены цифровые индикаторы и кнопка переключения режима измерения, на задней –

источник питания и измерительная часть. Для установки прибора в щи

т в компле

кте

прилагаются крепежные элементы.

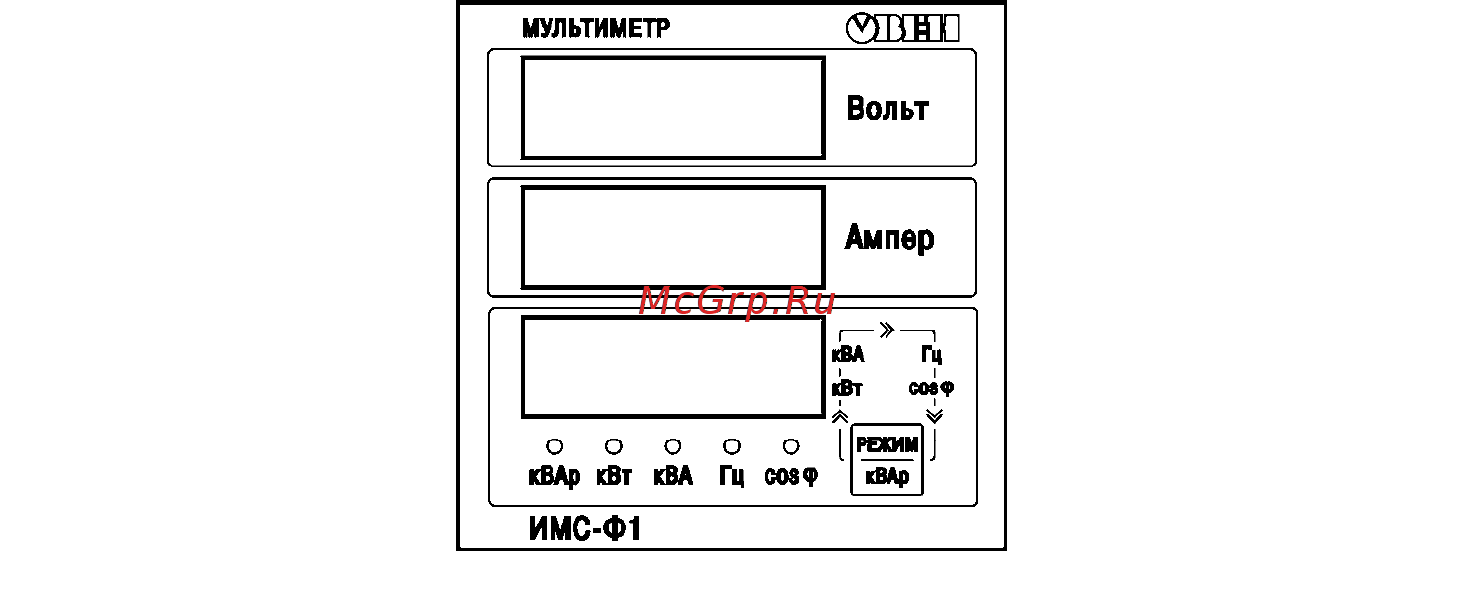

На рисунке 3.2 приведен внешний вид лицевой панели прибора.

Рисунок 3.2
