4 Использование по назначению

Перед использованием контроллер ПЛК63 необходимо запрограммировать, т.е.

создать пользовательскую программу. После создания пользовательская программа

может быть сохранена в энергонезависимой памяти контроллера и запускаться на

выполнение после включения питания или перезагрузки, – см. раздел «Сохранение

программы в памяти контроллера» в РП.

Программирование осуществляется с помощью ПО CoDeSys 2.3 (версии 2.3.9.9).

Для связи со средой программирования CoDeSys используется интерфейс RS-232

контроллера, – см. раздел «Проект. Установка связи с ПЛК» в РП.

На рисунке 4.1 приведен пример подключения контроллера к ПК для программи-

рования через интерфейс RS-232. При этом используется кабель программирования

КС1, входящий в комплект поставки. Кабель включается в гнездо (RS-232), располо-

женное на поверхности А корпуса контроллера (см. рисунок 3.1). Ответная часть ка-

беля подключается к СОМ-порту ПК.

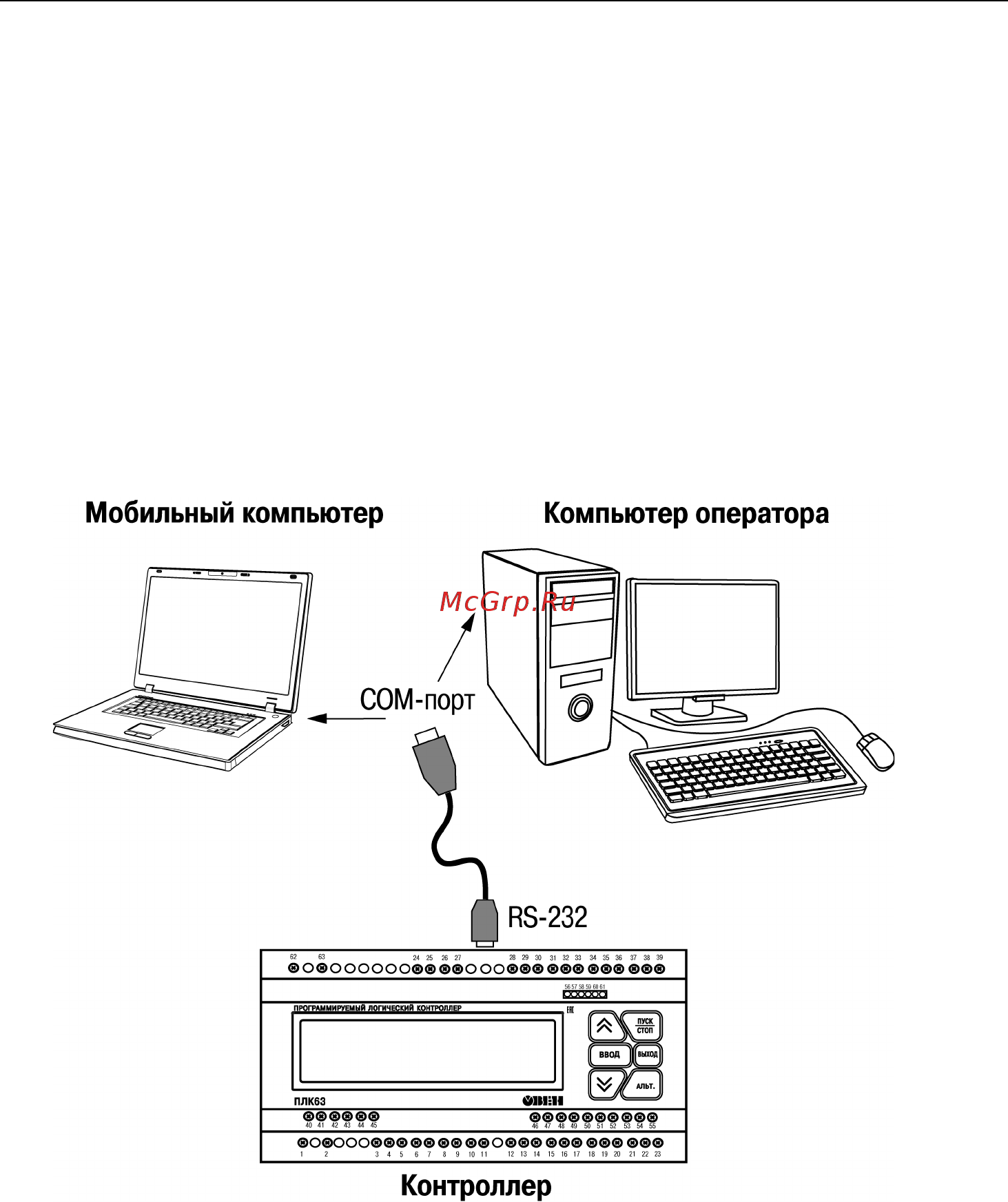

Рисунок 4.1 – Вариант подключения к ПК для программирования контроллера

через порт RS-232

Внимание! Подключение кабеля программирования КС1 осуществляется при

отключенном питании ПЛК63 и ПК (или хотя бы одного из этих устройств). Если от-

ключение питания контроллера и ПК невозможно, то в первую очередь кабель под-
