4 Монтаж

4.1 Установка

Во время монтажа прибора следует учитывать меры безопасности из раздела 3.

Прибор изготавливается в пластмассовом корпусе, предназначенном для крепления в щит.

Перед монтажом прибора следует предварительно подготовить место в шкафу электрооборудования в

соответствии с установочными размерами.

Прибор устанавливается в щите шкафа электрооборудования под любым углом наклона для удобства

пользователя.

Конструкция шкафа должна обеспечивать защиту корпуса панели от попадания через вентиляционные

отверстия влаги, грязи и посторонних предметов.

Габаритный чертеж, размеры установочного отверстия прибора и ограничительные размеры для

установки приведены на рисунках ниже.

Для монтажа прибора следует:

1. Проверить наличие на приборе монтажного уплотнителя.

2. Установить прибор в монтажный вырез щита.

3. Крепежные зажимы вставить в отверстия на верхней и нижней сторонах корпуса.

4. Монтажные зажимы закрепить на местах затяжкой установочных винтов с достаточным, но не

чрезмерным усилием.

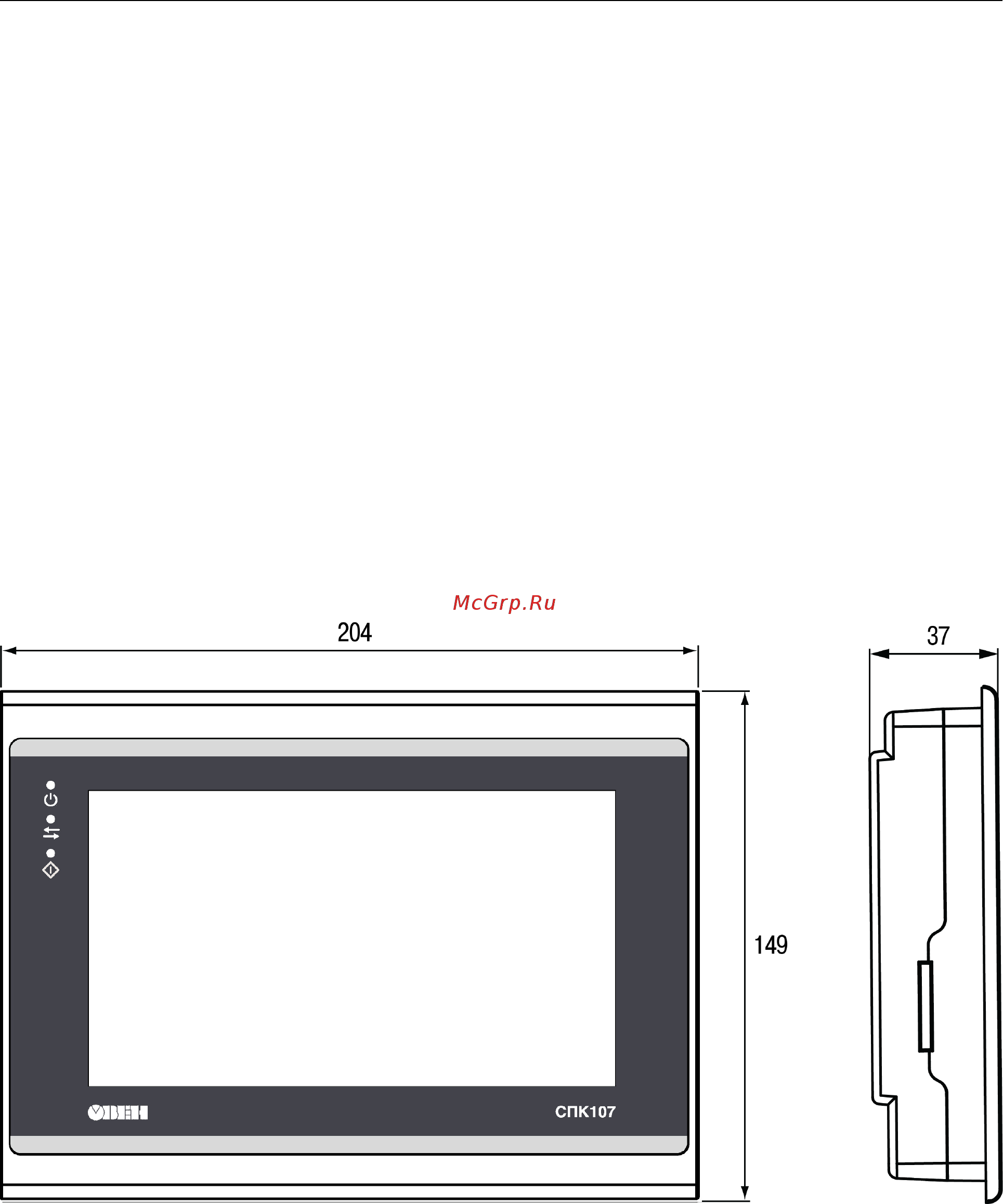

Рисунок 4.1 – Габаритные размеры СПК107 [М01]
