5 Подключение

5.1 Подключение внешних связей

Сечение проводов, подключаемых к панели при монтаже, должно быть от 0,25 (23 AWG) до 0,5 мм

(AWG 20).

ВНИМАНИЕ

Не следует укладывать сигнальные провода в один жгут или короб с силовыми проводами. Для

защиты цепей от влияния внешних наводимых помех рекомендуется применять

экранированные кабели.

На задней поверхности прибора (см. рисунок 5.1 и рисунок 5.2) расположены:

• разъемный клеммный соединитель питания для подключения прибора к питающей сети;

• соединители интерфейсов DB9M последовательных портов COM1 и COM2 для подключения к

прибору внешних устройств по интерфейсу RS-485 и RS-232;

• соединитель интерфейса USB Device (USB B) для подключения прибора к ПК по интерфейсу

USB в качестве периферийного устройства для программирования;

• соединитель интерфейсов LAN для подключения к прибору устройств, оснащенных

интерфейсом Ethernet;

• соединитель интерфейсов USB Host (USB A) для подключения к прибору устройств,

оснащенных интерфейсом USB;

• слот для подключения карт флэш-памяти формата SD.

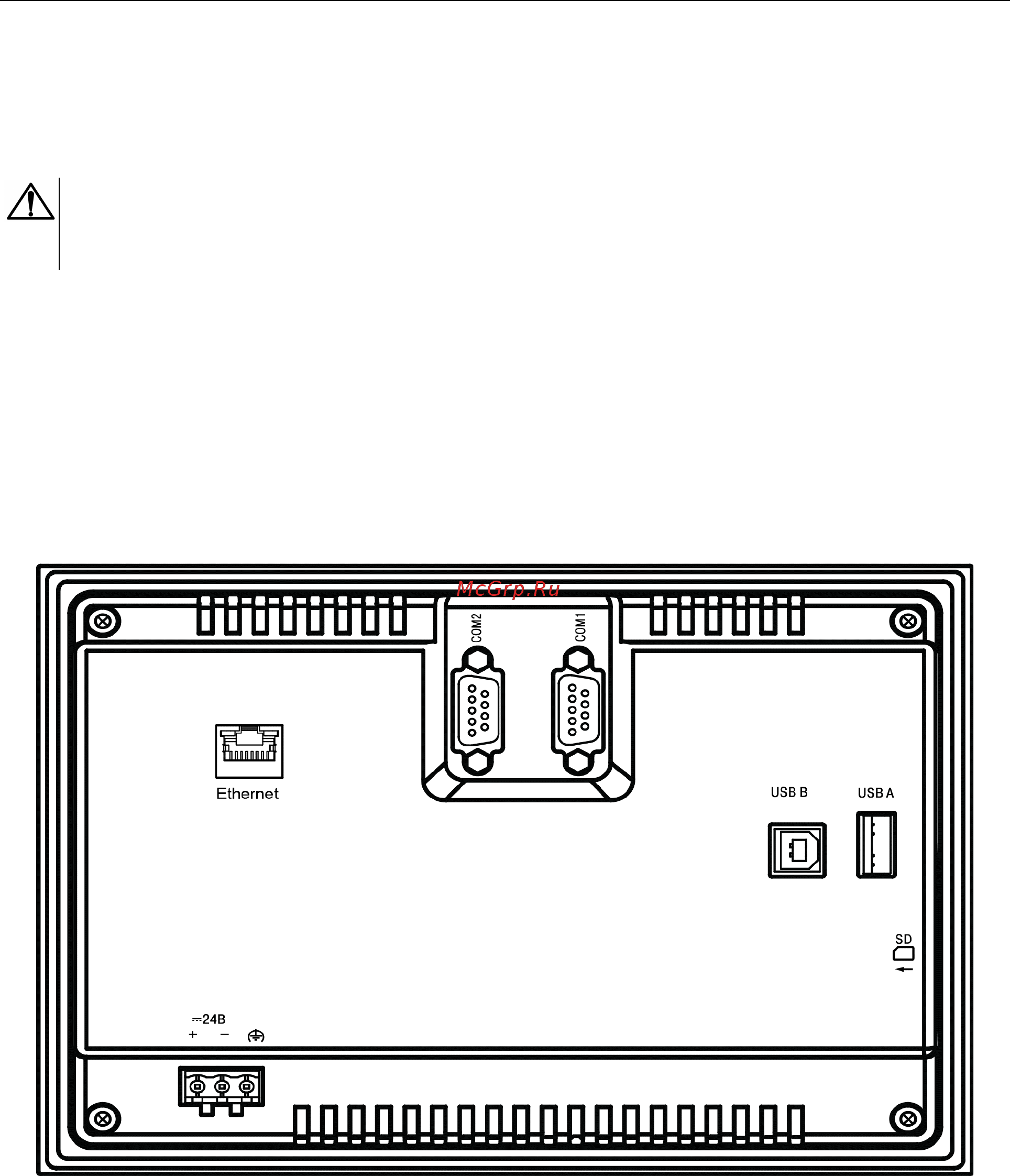

Рисунок 5.1 – Внешний вид задней стороны СПК107 [М01]
