Приложение А. Габаритные и установочные размеры
Приложение А. Габаритные и установочные размеры

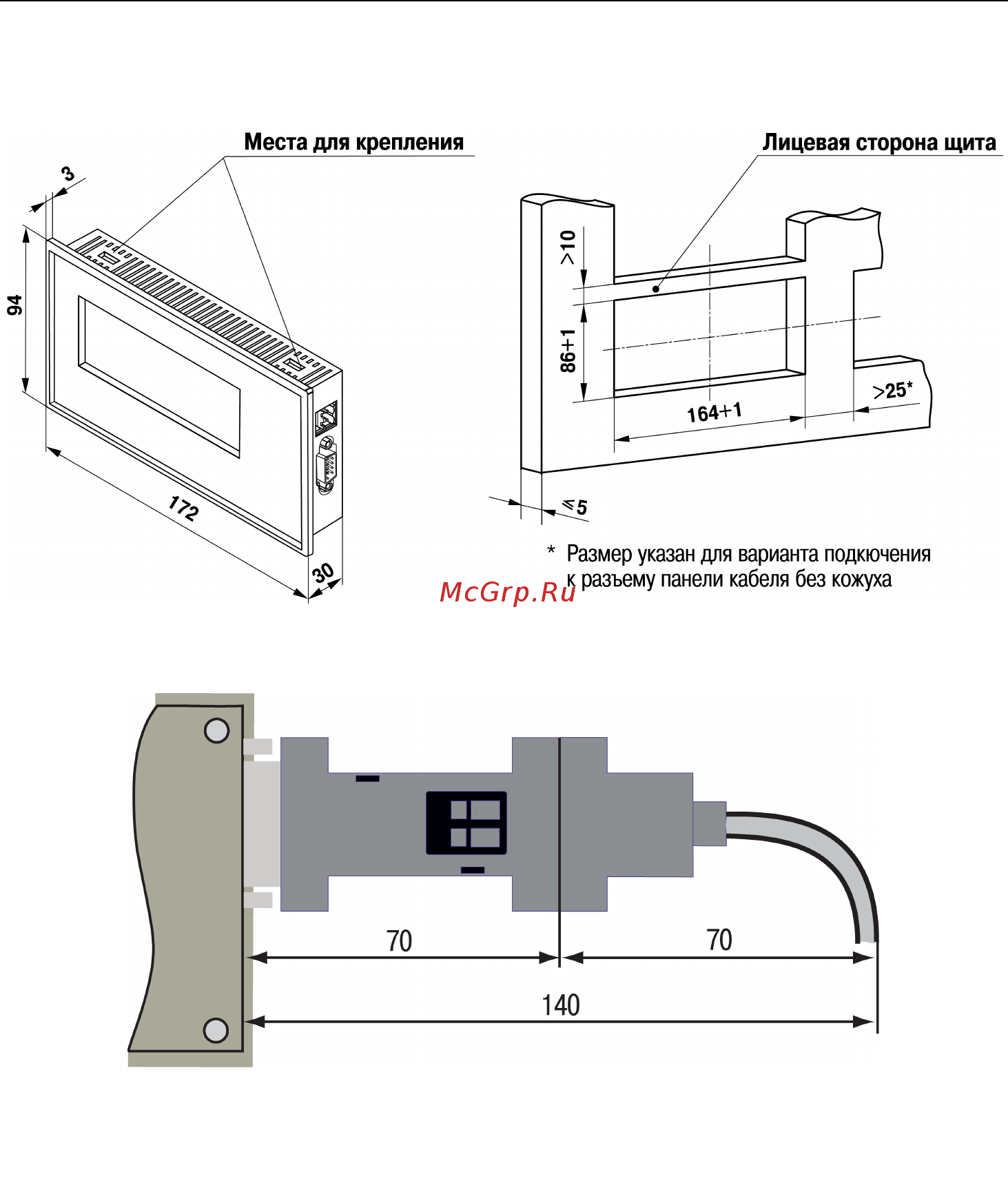

Рисунок А.1 – Габаритные и установочные размеры
Рисунок А.2 – Размеры ответной части для подключения к разъему DB-9
панели ИП-320 (вид сзади)
