3
34
ОСЬ РУКОЯТКИ
φ15.95x403L
1
80
ГАЙКА
M8
4
43
БОЛТ ПРАВОЙ ПЕДАЛИ
Φ16*119
1
82
БОЛТ
M8*40
4
44
БОЛТ ЛЕВОЙ ПЕДАЛИ
Φ16*119
1
83
ВОЛНООБРАЗНАЯ
ШАЙБА
8
6
45
БОЛТ
M8*35
3
86
СРЕДНЯЯ РУКОЯТКА
1
47
БОЛТ
M8*40
2
ИНСТРУМЕНТЫ ДЛЯ СБОРКИ:
No.
НАИМЕНОВАНИЕ
СПЕЦИИФИКАЦИЯ
ШТ
76
6# ТОРЦЕВОЙ КЛЮЧ
6mm
1
77
8# ТОРЦЕВОЙ КЛЮЧ
8mm
1
78
УНИВЕРСАЛЬНЫЙ КЛЮЧ
1
79
5# ТОРЦЕВОЙ КЛЮЧ
5mm
2
1. ПОДГОТОВКА:
A. Перед сборкой убедитесь, что у вас достаточно места вокруг тренажера.
B. Используйте данные инструменты для сборки.
C. Перед сборкой проверьте все ли детали в наличие (в данной инструкции по эксплуатации вы найдете
сборочный чертеж со всеми деталями (промаркированные номером), из которых состоит тренажер.
2. СБОРКА:
Шаг 1:

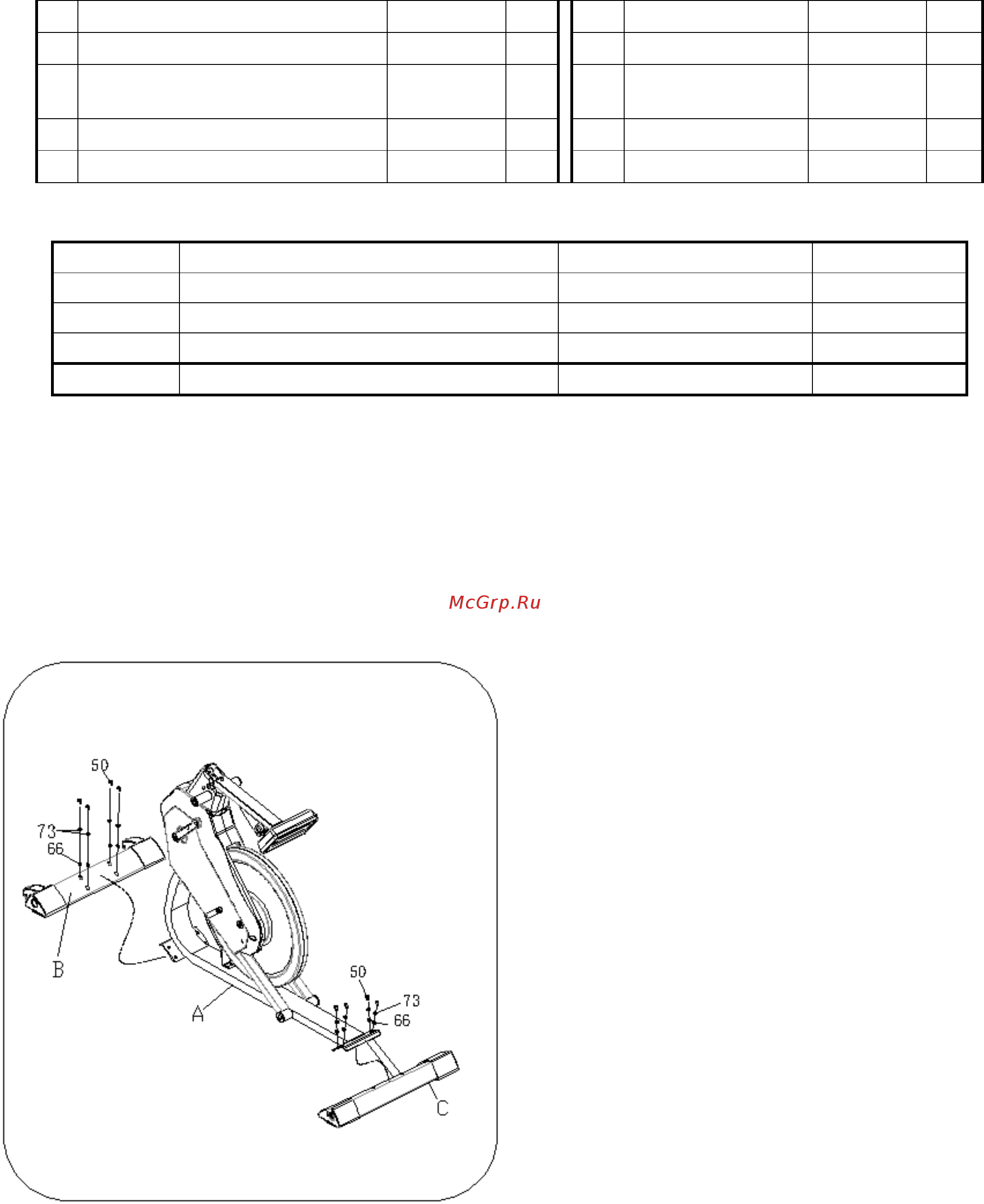

Рисунок 1
Закрепите передний (C) и задний
стабилизатор (B) на основной рамы (A) с
помощью пружинной шайбы φ8 (73),
плоской шайбы φ8 (66) и болта M8*16 (56),
как показано на рисунке 1.
