DFC Challenge Climber 3.0 [6/13] Рисунок 4 шаг 5

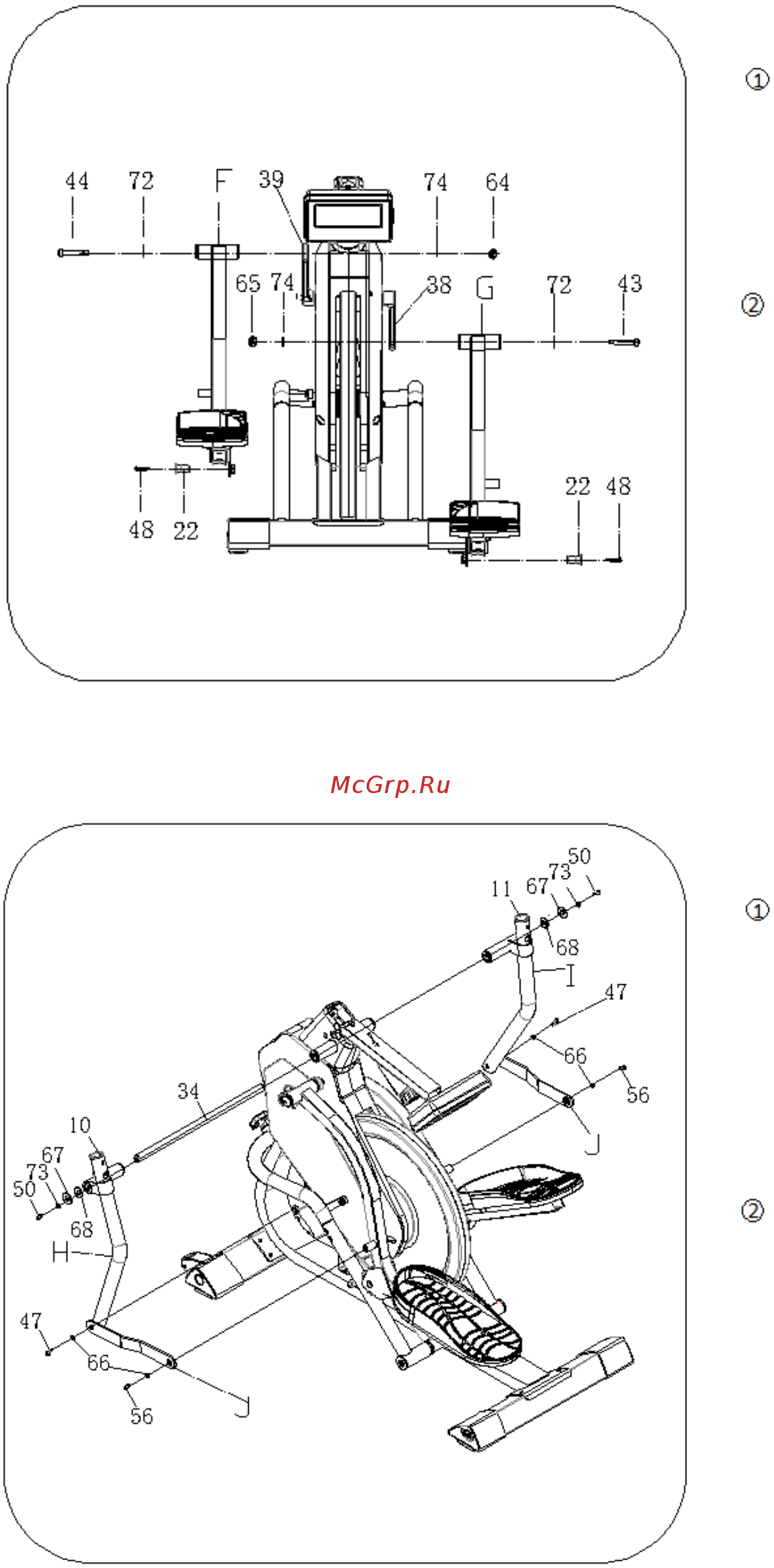

Шаг 4:

Установите раму левой педали (F) и ролик

в подвижную раму как показано на рисунке.

Используя ключи (77) и (78, закрепите раму

левой педали (F) с шатуном (39) на основной

раме с помощью волнообразной шайбой (72)

и гайки (64).

Установите раму правой педали (G и

ролик в подвижную раму как показано на

рисунке. Используя ключи (77) и (78,

закрепите раму правой педали (G) с шатуном

(38) на основной раме с помощью

волнообразной шайбой (72) и гайки (65), как

показано на рисунке 4.

Рисунок 4

Шаг 5:

Рисунок 5

Вставьте ось (34) в отверстие на

основной раме, затем установите подвижные

части левой и правой рукояток (H) и (I) в ось

(34). Используя 6# ключ (76), закрепите

подвижные части левой и правой рукояток (H)

и (I) с помощью болта (50), шайбы (73),

D-образной шайбы (67), плоской шайбы (66)

пружинной шайбы (73).

Прикрепите соединительный элемент (J) к

(H) и (I) с помощью болта (47) и шайбы (66).

Закрепите (F) и (G) болтом (56) и плоской

шайбой (66).
