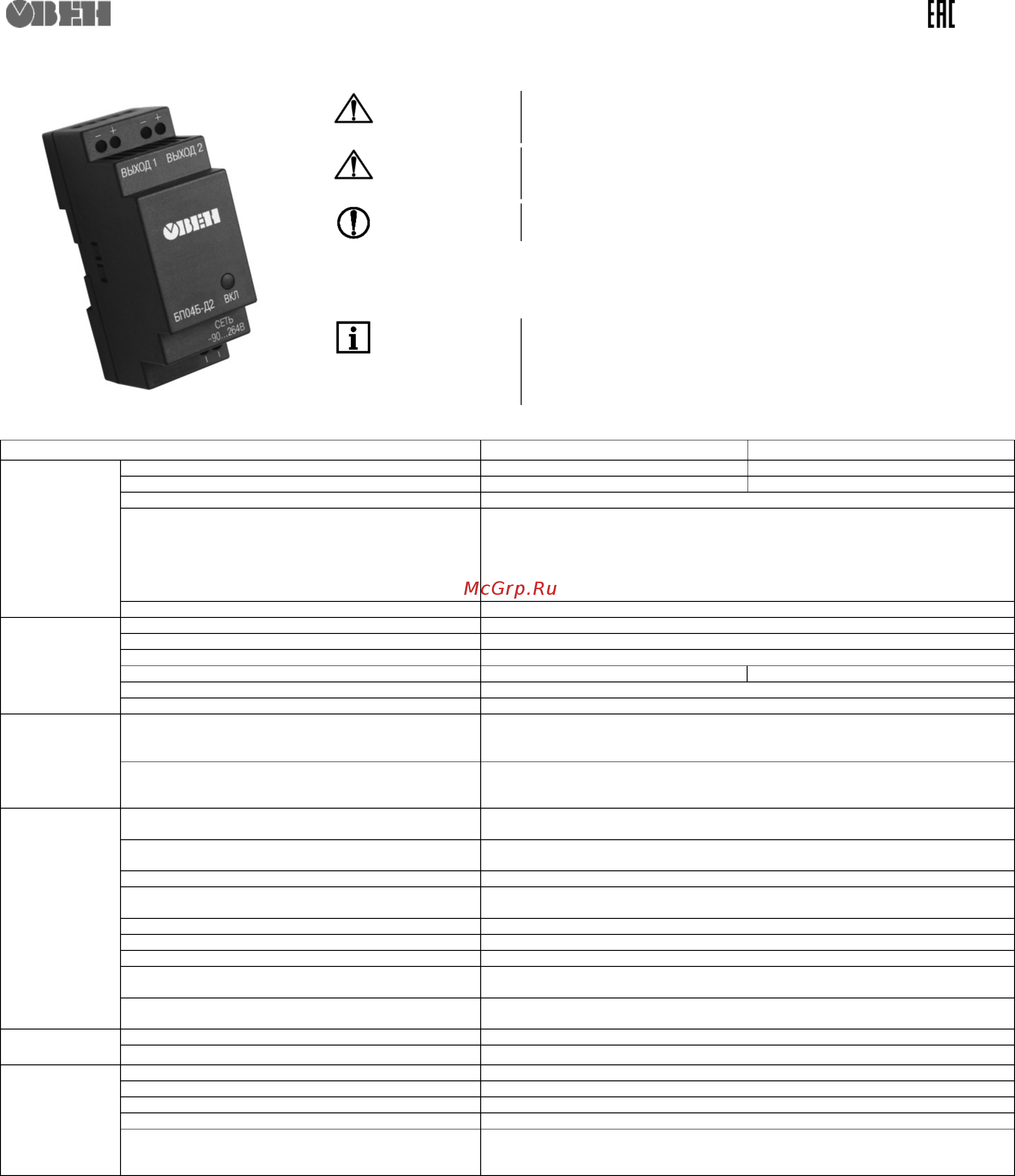

БП04Б-Д2-х
БЛОК ПИТАНИЯ ОДНОКАНАЛЬНЫЙ
Краткое руководство
ВНИМАНИЕ
Монтаж на месте крепления производить только при
отключенном питании прибора и всех подключенных к нему
устройств.
ВНИМАНИЕ
При подключении нагрузки к выходу прибора требуется
соблюдать полярность! Неправильное подключение может
привести к выходу из строя оборудования.
ПРЕДУПРЕЖДЕНИЕ
Для монтажа использовать только специальный инструмент для
проведения электромонтажных работ.
Особенности
прибора:
• Защита входа от перенапряжения и импульсных помех;
• Защита от перегрузки, короткого замыкания на выходе и перегрева;
ПРИМЕЧАНИЕ
при длине проводов между блоком и нагрузкой более 1 м
и отсутствием на входе нагрузки входных конденсаторов
рекомендуется параллельно нагрузке подключить керамический
конденсатор емкостью не менее 0,1мкФ и напряжением
≥1,5 U
вых
применяемого блока
Технические характеристики
Параметр
БП04Б-Д2-24
Выходные
параметры
Номинальное выходное напряжение, В
24
Максимальный ток нагрузки, А
0,165
Номинальная мощность, Вт
4
Допустимое отклонение напряжения, %
Нестабильность выходного напряжения от входного
напряжения, %
Нестабильность выходного напряжения от
выходного тока, %
Коэффициент температурной нестабильности, %/°С
±2
±0,2
±0,15
±0,025
Амплитуда пульсации выходного напряжения, мВ
100
Входные
параметры
Напряжение питания переменного тока, В
90…264
Частота переменного тока , Гц
47…63
Напряжение питания постоянного тока, В
110…370
Номинальный ток потребления, А, не более
0,09…0,04
0,09…0,045
Пусковой ток, А
12
КПД, %, не менее
75
Защиты
Тип защиты от перегрузки – ограничение выходного
тока с переходом в режим рестарта:
порог ограничения выходного тока, % от Imax
150
Тип защиты от перенапряжения – ограничение
выходного напряжения:
порог ограничения выходного напряжения, % от Uном
160
Безопасность
и ЭМС
Устойчивость к механическим воздействиям по
ГОСТ Р 52931–2008
N2
Устойчивость к электромагнитным воздействиям по
ГОСТ 51317.4
критерий качества B
Степень защиты по ГОСТ 14254-96
IP20
Класс защиты от поражения электрическим током по
ГОСТ 12.2.025-76
II
Изоляция по ГОСТ 12.2.091-2012
основная
Категория перенапряжения по ГОСТ Р 50571.19-2000
II
Степень загрязнения по ГОСТ Р 50030.1-2000
2
Электрическая прочность изоляции (Вход-выход), В
Электрическая прочность изоляции (Вход-корпус), В
2000
3000
Сопротивление изоляции (вход/выход/корпус) при
500 В, МОм
1000
Окружающая
среда
Рабочий диапазон температур окружающей среды, °С
минус 20…+50
Температура хранения и транспортирования, °С
минус 25…+55
Прочее
Срок эксплуатации, лет
10
Срок гарантийного обслуживания, месяцев
30
Средняя наработка на отказ, ч
50 000
Масса, кг, не более
0,4
Тип автоматического выключателя
4 А, тип С
или
6 А, тип B
