3 Устройство и работа преобразователя
16

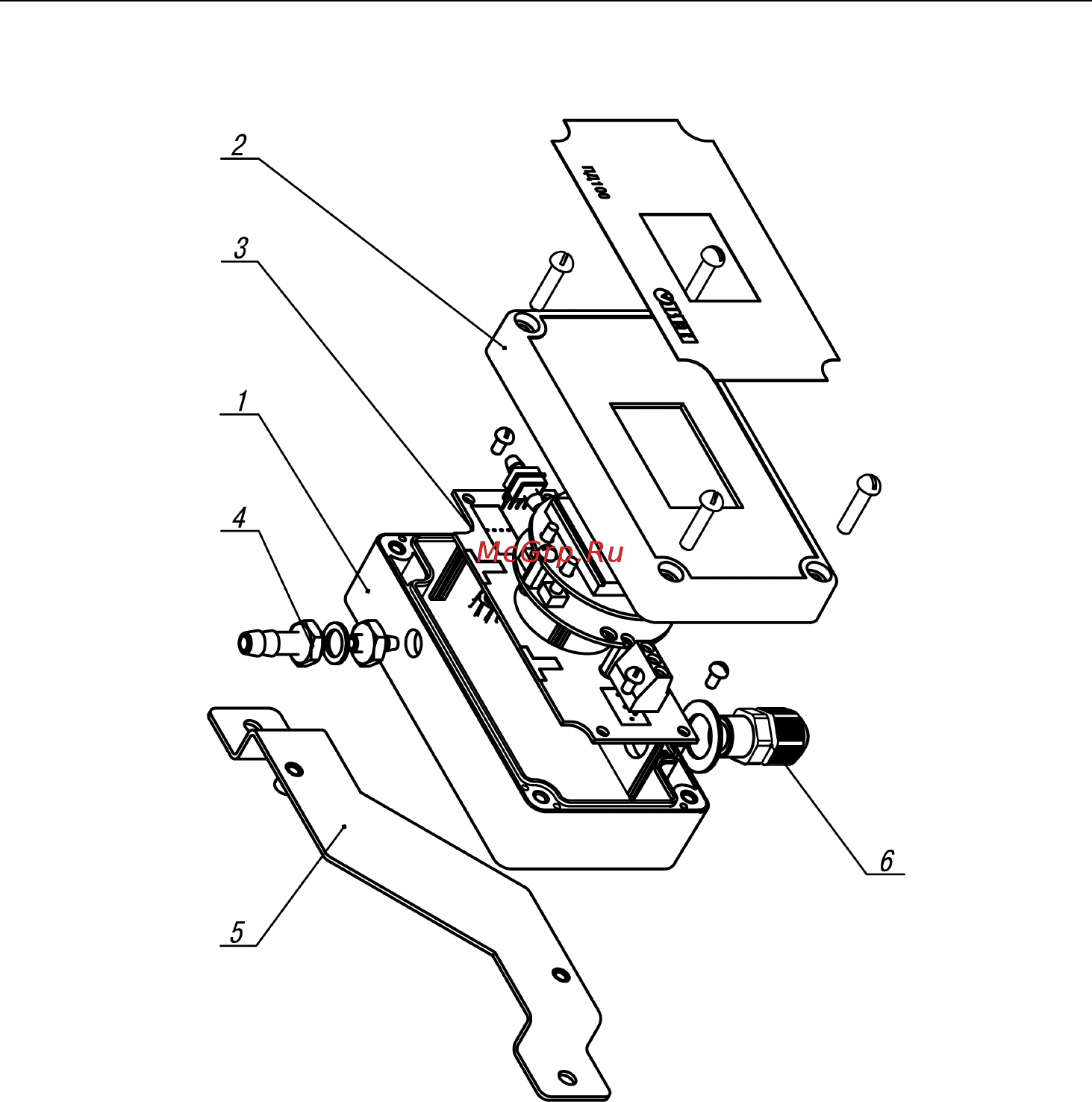

На рисунке 3.3 представлена конструкция преобразователя настенного
исполнения ПД100-ДИВ с встроенным ЖКИ.
Рисунок 3.3
В состав преобразователя входят: корпус 1, крышка 2, нормирующий
преобразователь с ЖКИ 3, штуцер 4, кронштейн 5 и кабельный ввод 6.
Примечание – Предприятие-изготовитель оставляет за собой право на
внесение в конструкцию и схемотехническое решение преобразователей
изменений, не ухудшающих его характеристик.
Типовые схемы подключения преобразователей представлены в
Приложении Б.
