3 Устройство и работа преобразователя

На лицевой панели нормирующего преобразователя расположены

элементы управления и индикации (рисунок 3.4):

− ЖКИ дисплей с подсветкой для отображения измеряемых величин;

− кнопка

(или М), предназначенная для входа в меню

редактирования параметров прибора, выбора параметра и записи

отредактированного значения;

− кнопка

(или Z), предназначенная для изменения значения

редактируемого параметра и выбора позиции редактируемой цифры;

− кнопка

(или S), предназначенная увеличения значения

редактируемой цифры.

ЖКИ дисплей в режиме измерения давления отображает:

− величину измеряемого давления в цифровом виде, в установленных

при настройке единицах измерения;

− единицы измерения (мА, Па, кПа, МПа или %);

− величину измеряемого давления в процентах от ВПИ;

− линейную шкалу с индикацией измеренного давления относительно

ВПИ.

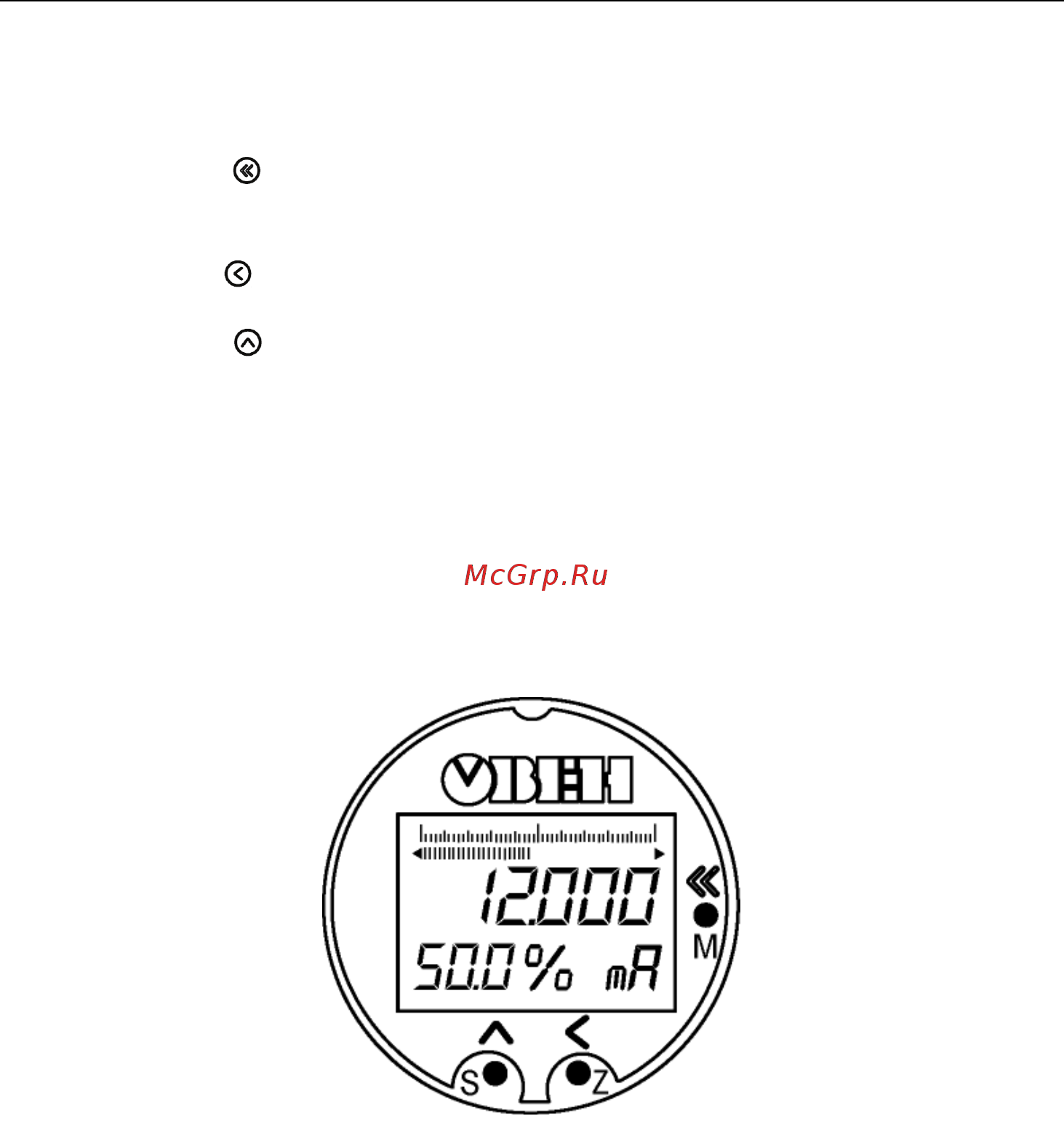

Рисунок 3.4 – Лицевая панель нормирующего преобразователя

В режиме редактирования и калибровки дисплей отображает служебную

информацию.

Для доступа к кнопкам лицевой панели необходимо снять переднюю

крышку датчика.
