Приложение А. Габаритные и присоединительные размеры преобразователей
34

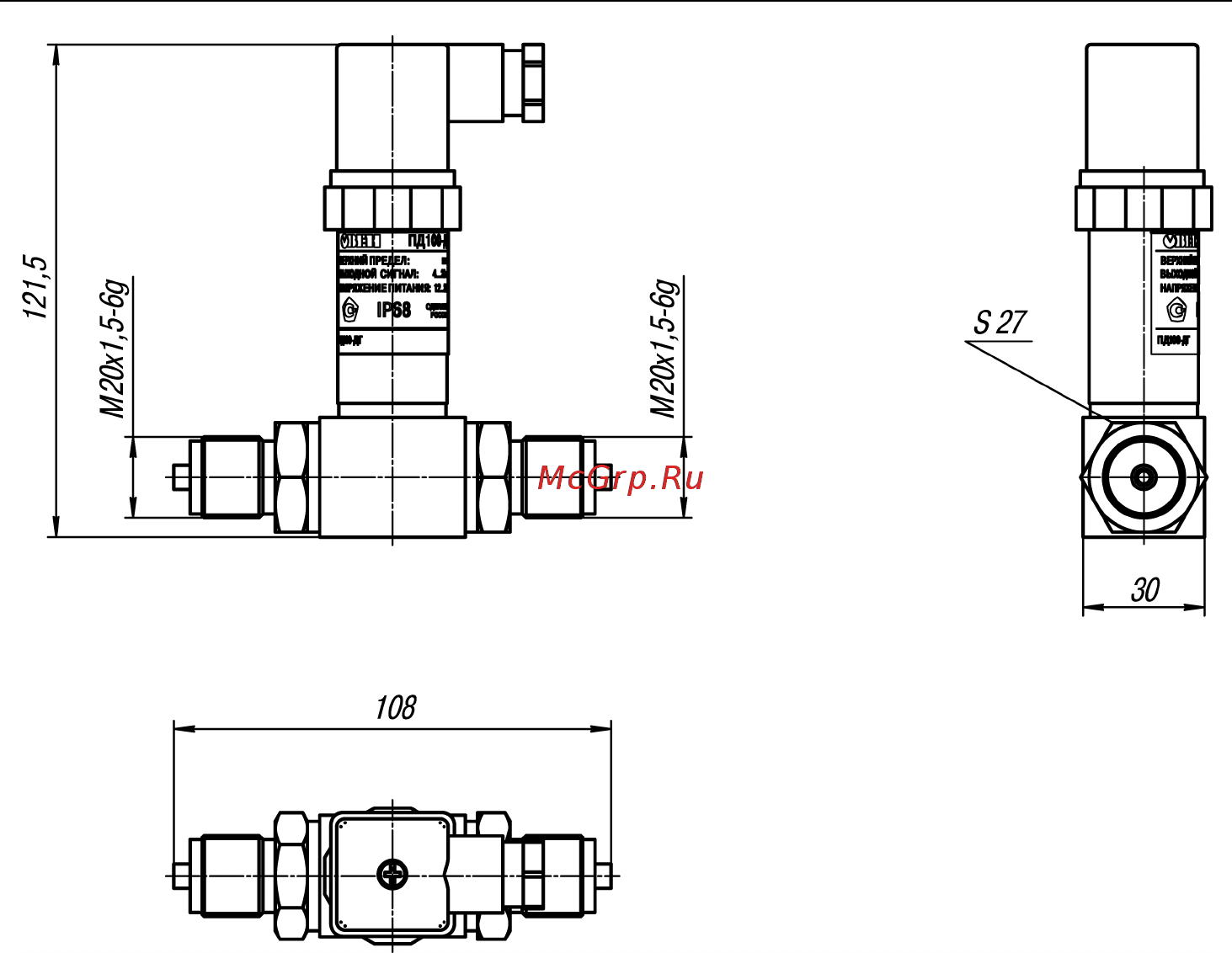

Рисунок А.3 - Габаритные и присоединительные размеры
преобразователей ПД100-ДД
