Приложение А. Габаритные и присоединительные размеры преобразователей
35

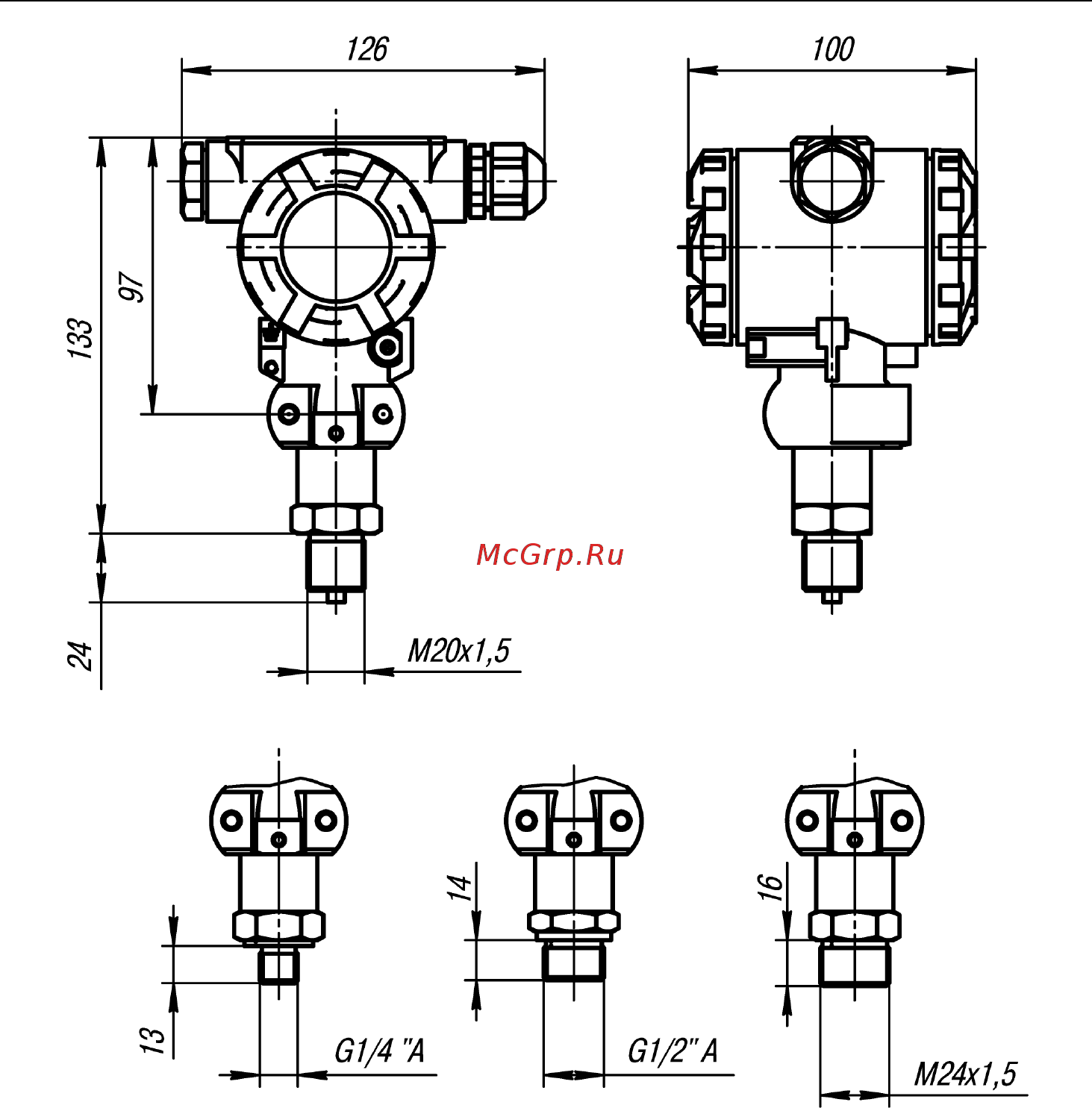

Рисунок А.4 - Габаритные и присоединительные размеры
преобразователей ПД100-ДИ, -ДА, -ДВ со встроенной индикацией
