Овен ПДУ-1.Х [10/18] Монтаж и подключение

5 Монтаж и подключение

Установка, монтаж, подсоединение датчиков на месте эксплуатации и проверка их технического

состояния при эксплуатации должны проводиться с соблюдением мер безопасности (см. раздел 4).

Монтаж датчика должен производиться при помощи штатной присоединительной резьбы. При монтаже

датчик следует удерживать только за шток вблизи гайки.

ВНИМАНИЕ

Монтаж, демонтаж, замена датчиков должны проводиться при полном отсутствии рабочей

среды и избыточного давления в резервуарах и магистралях, при полностью обесточенном

оборудовании.

Перед установкой датчика необходимо провести его опробование на функционирование путем

медленного опускания и подъема поплавка в вертикальной плоскости (момент переключения можно

определить с помощью мультиметра: сопротивление контактов датчика в замкнутом состоянии –

не более 1 Ом, в разомкнутом – не менее 1 МОм).

Место крепления датчика должно соответствовать габаритно-монтажным чертежам

(см. Приложение А ) и обеспечивать его установку таким образом, чтобы геометрическая ось датчика,

вдоль которой происходит изменение уровня, совпадала с вертикалью. Отклонение от вертикали не

должно превышать 35°.

Монтаж электрической части с сигнальными и пусковыми устройствами выполнять кабелем с сечением

жил не более 2,5 мм

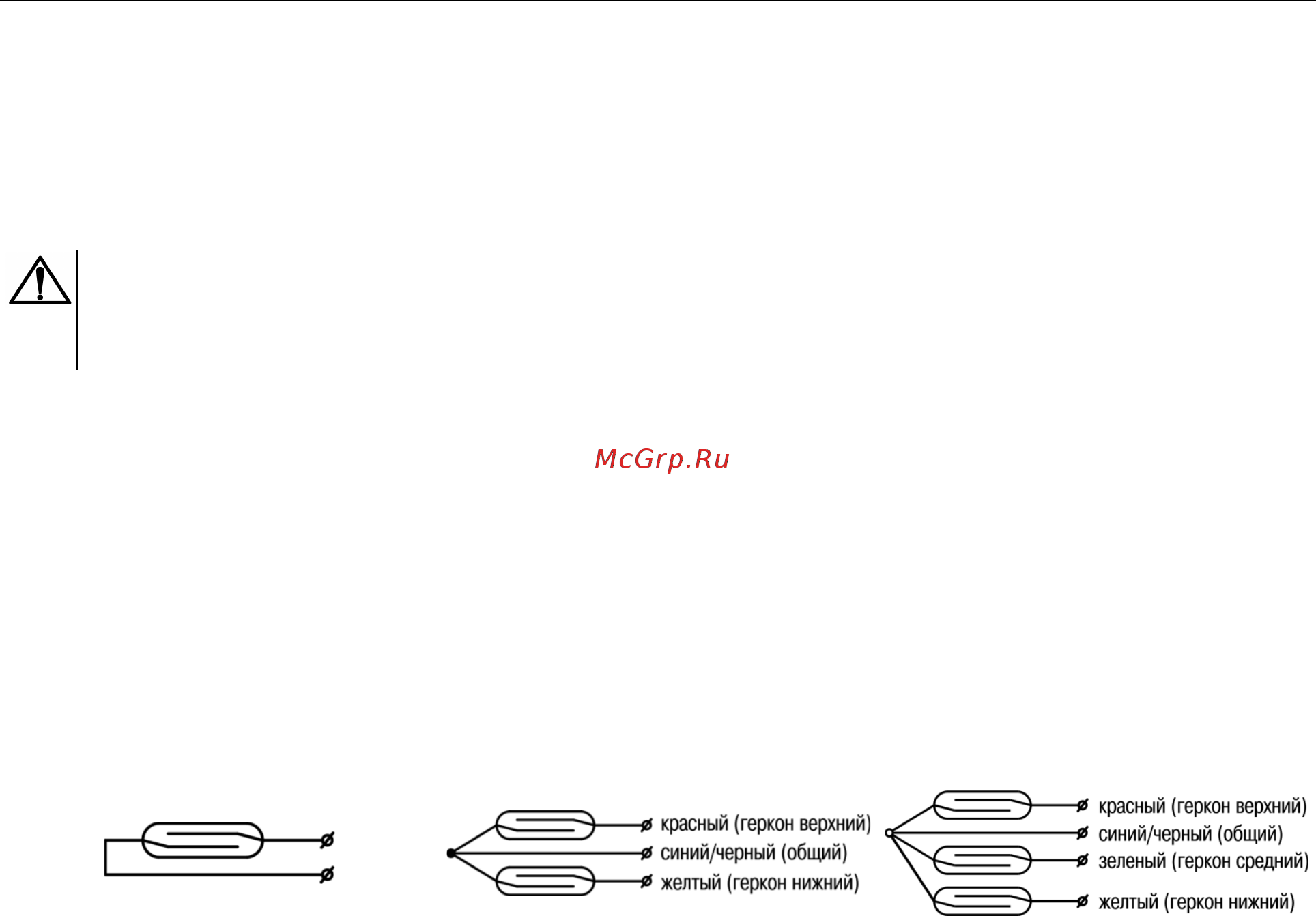

Схемы внутренних соединений проводов датчиков приведены на рисунке 5.1.

а) ПДУ-Х.1 б) ПДУ-Х.2 в) ПДУ-3.3

Рисунок 5.1 – Схемы внутренних соединений проводов
