Датчик состоит из штока и поплавков, свободно перемещающихся по нему. Внутри поплавков

находятся магниты, внутри штока – герконы, соединенные с кабельным выводом. Количество

поплавков и герконов зависит от исполнения датчика.

Принцип действия датчика основан на способности геркона изменять свое состояние (замкнут/

разомкнут) под воздействием магнитного поля. Переключение геркона, включенного в электрические

цепи сигнальных и пусковых устройств, происходит при совпадении положения поплавка с положением

геркона (см. рисунок 6.1).

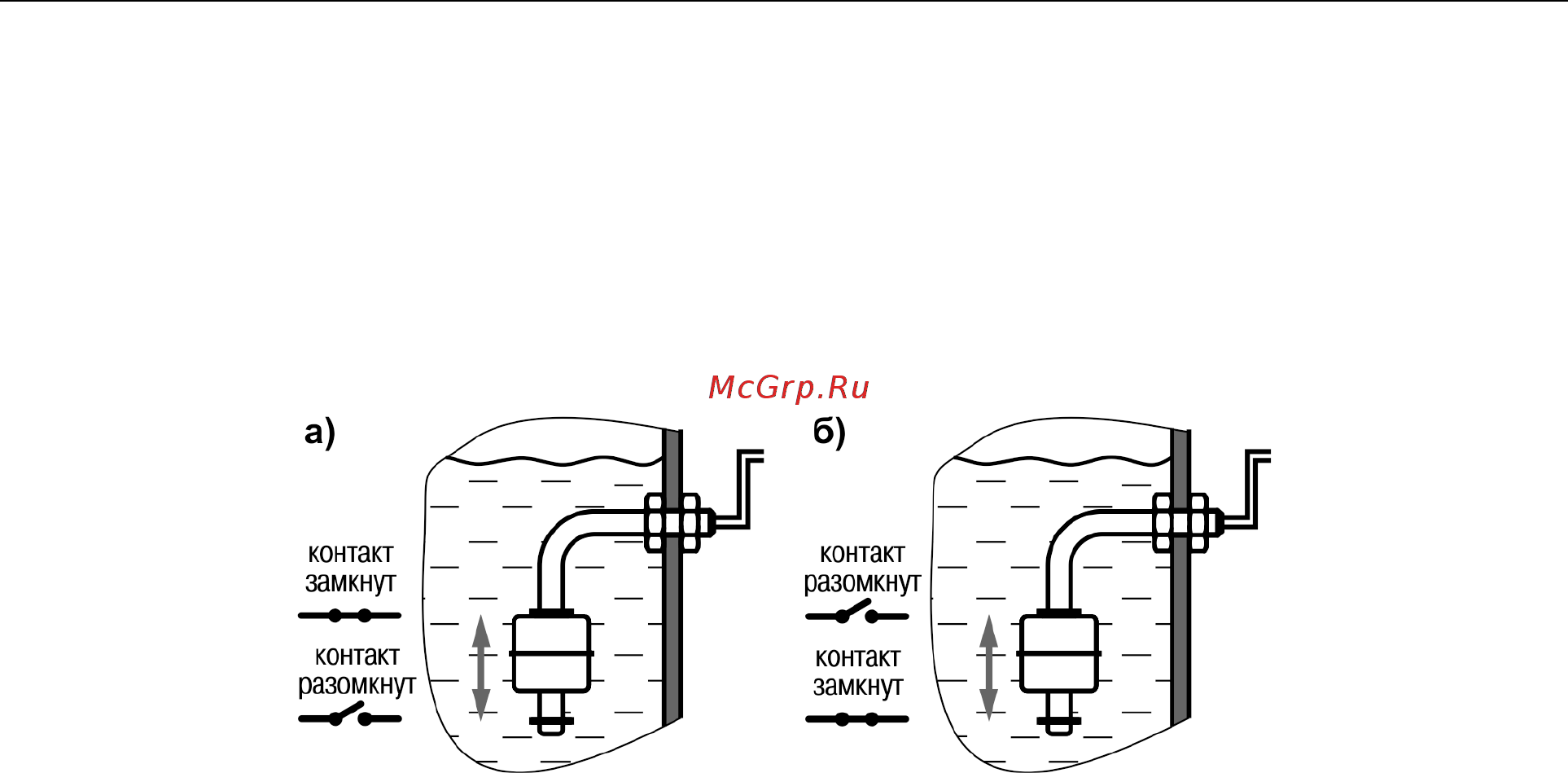

Рисунок 6.1 – Принцип действия ПДУ: а) ПДУ с нормально разомкнутым контактом;

б) ПДУ с нормально замкнутым контактом
