Подробное описание индикации режимов работы прибора приведено в разделе 6.
3.3 Контроль концентрации СН
4
в воздухе прибор осуществляет при
помощи металлооксидного
полупроводникового чувствительного
элемента, принцип действия которого
основан на изменении проводимости
сенсора в зависимости от
концентрации СН
4
в воздухе.
Чувствительный элемент обладает
высокой чувствительностью и
селективностью к СН
4
.

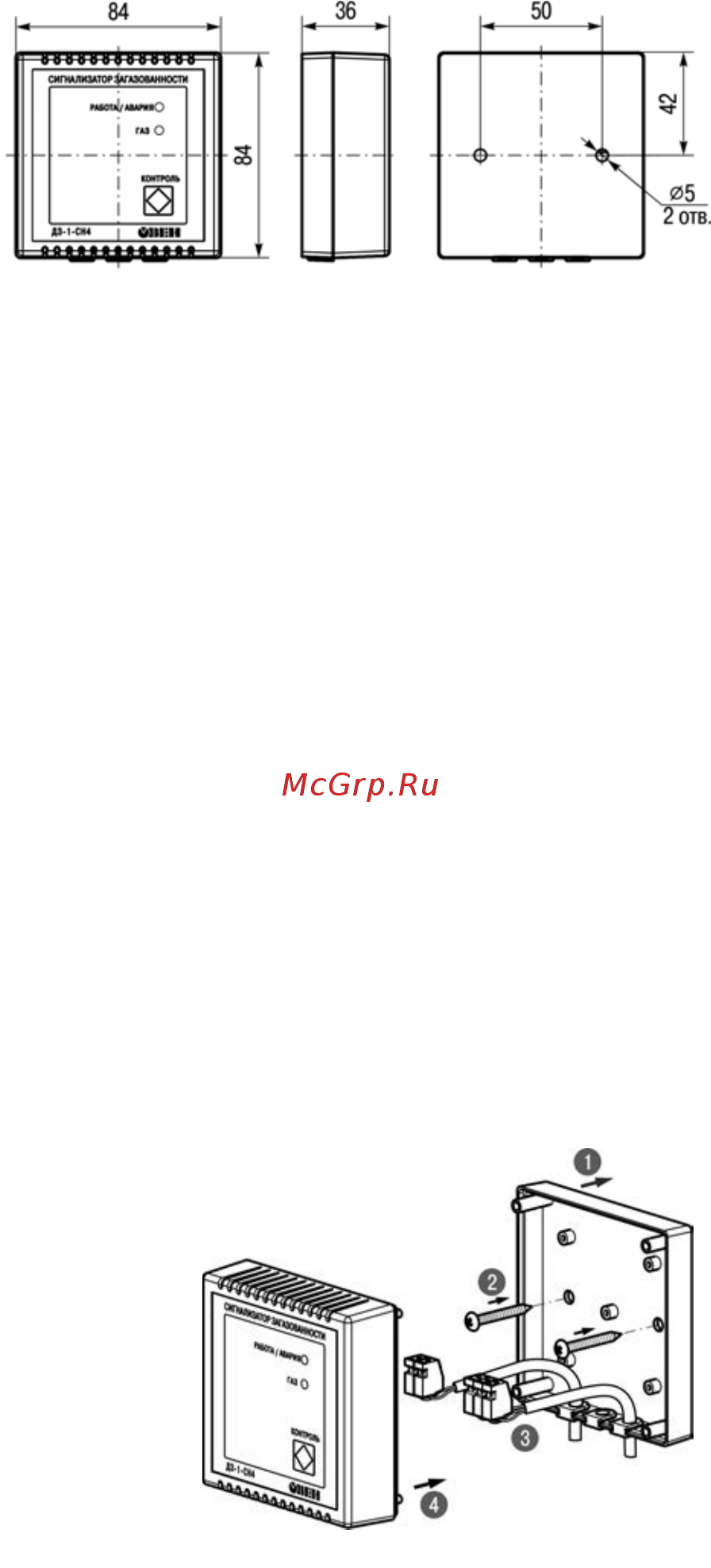

Рисунок 3.1 – Габаритные и установочные размеры
прибора
3.4 Прибор имеет одно выходное устройство (электромеханическое реле с перекидными
контактами), которое может управлять внешним оборудованием: газовым отсечным клапаном,
сиреной, дополнительной световой сигнализацией, вентиляцией и т.п., при условии соответствия
требованиям п. 2.1 настоящего РЭ по мощности подключаемой нагрузки.
4 МЕРЫ БЕЗОПАСНОСТИ
4.1 По способу защиты от поражения электрическим током прибор соответствует классу
защиты II по ГОСТ 12.2.007.0-75.
4.2 При эксплуатации и техническом обслуживании необходимо соблюдать требования
ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей», «Правил охраны
труда при эксплуатации электроустановок потребителей».
4.3 Не допускается попадание влаги внутрь прибора.
4.4 Запрещается использование прибора в агрессивных средах с содержанием кислоты,
щелочей, масел и т. д.
4.5 Любые подключения к прибору и работы по его техническому обслуживанию следует
производить только при отключенном питании.
5 ПОДГОТОВКА К РАБОТЕ
5.1 При выборе места установки необходимо соблюдать следующие рекомендации:
- прибор следует устанавливать в местах возможной утечки или скопления СН
4
в отдалении
(не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха, топок котлов,
газовых плит и других нагревательных устройств, в месте, где чаще всего пребывают или могут
находиться люди;
- высота установки прибора должна лежать в пределах 2,5 – 3,0 м от уровня пола, но не
менее 0,3 м от потолка;
- один прибор контролирует площадь примерно 50 м², и если пространство значительно
больше или разделено на несколько частей, то приборы должны быть установлены в каждой
части помещения;
- расстояние от прибора до потенциального источника газа не должно превышать 8 м (по
потолку), при этом прибор не должен быть отделен от потенциального источника газ
перегородкой выше 0,3 м (балка, кессоны на потолке).
Примечание – Указанное выше расстояние от
источников газа относится к пространству
однородному по температуре, без механических
преград, без принудительной циркуляции воздуха, без
гравитационной вентиляции. При надлежащем
размещении прибора должны быть учтены все
перечисленные факторы.
5.2 Монтаж прибора на объекте следует
выполнять в следующем порядке (см. рисунок 5.1):
1) снять крышку с прибора;
2) закрепить крышку двумя шурупами, входящих
в комплект поставки, на поверхности стены, в
соответствии с рисунком 5.1. Габаритные и
установочные размеры прибора приведены на
рисунке 3.1;
Рисунок 5.1 – Монтаж прибора
3) выполнить монтаж проводов внешних связей:
- пропустить провода через кабельные вводы;
- выполнить подключение проводов согласно функциональному назначению клемм (см.
рисунок 5.2), учитывая, что в приборе применены съемные клеммники для удобства монтажа.
Типовая схема подключения газового отсечного клапана к прибору приведена на рисунке 5.3.
