Для подключения внешних связей рекомендуется применять многожильные кабели круглого
сечения с поперечным сечением жил 0,35 – 0,75 мм
2
. Наружный диаметр кабелей не должен
превышать 5 мм, что соответствует диаметру отверстия в кабельных вводах.
Внимание! Перед подсоединением проводов сети питания (220 В, 50 Гц) убедиться в
отсутствии на них напряжения.
4) вставить корпус в крышку.

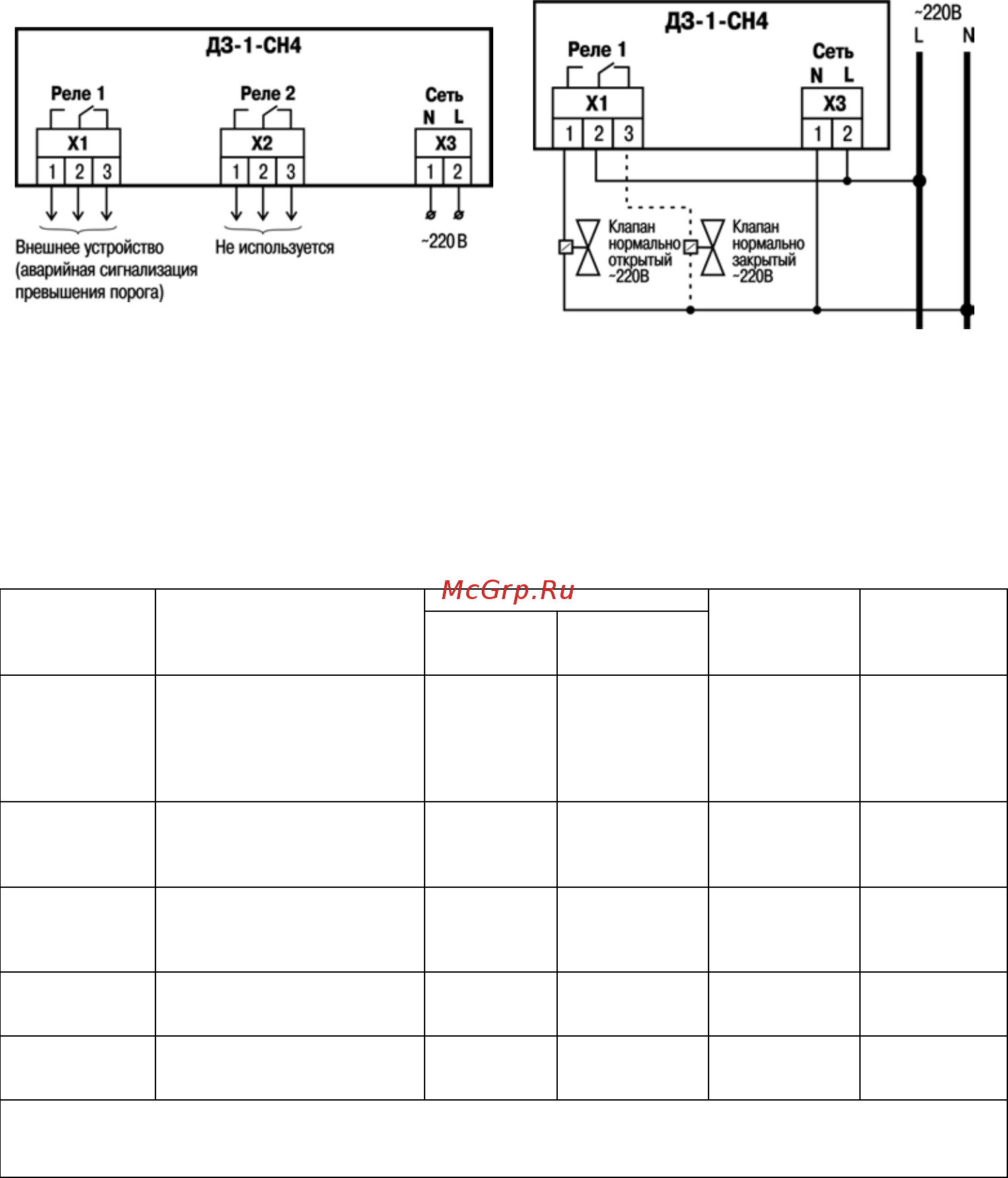

Рисунок 5.2 – Функциональное назначение
клемм прибора
Рисунок 5.3 – Типовая схема подключения
прибора
6 ВКЛЮЧЕНИЕ И РАБОТА ПРИБОРА
6.1 При подаче питания прибор выполняет самодиагностику и прогрев измерительного
сенсора, после чего переходит в режим нормальной работы.
6.2 В приборе предусмотрен режим имитации аварии, позволяющий проверить
работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
6.3 Описание режимов работы прибора приведено в таблице 6.1.
Таблица 6.1 – Режимы работы прибора
Режим
Условие перехода в
режим
Световая сигнализация
Звуковая
сигнализация
Состояние
реле
светодиод
РАБОТА/
АВАРИЯ
светодиод
ГАЗ
Само-
диагностика
подача электропитания или
длительное (от 3 до 5 сек)
нажатие и последующее
отпускание кнопки
КОНТРОЛЬ в нормальном
режиме работы
мигает
красным/
зеленым с
частотой
1 Гц
мигает
красным с
частотой 1 Гц
звуковой
сигнал
частотой 1 Гц
исходное
Нормальный
режим работы
автоматический переход
после самодиагностики при
отсутствии неисправностей
и низкой концентрации СН
4
светится
зеленым
не светится
нет
исходное
Неисправность
прибора
обрыв ЧЭ, снижение
напряжения питания
процессора, ошибка
чтения ОЗУ
мигает
красным
с частотой
1 Гц
-
нет
-
Сигнализация
превышения
порога *
превышение концентрации
СН
4
порога
-
мигает
красным с
частотой 1 Гц
звуковой
сигнал
частотой 1 Гц
Реле 1
включено
Имитация
аварии **
длительное (более 10 сек)
удержание нажатой кнопки
КОНТРОЛЬ
-
мигает
красным с
частотой 2 Гц
звуковой
сигнал
частотой 2 Гц
Реле 1
включено
*
– Данная сигнализация является неблокирующей и останавливается автоматически, когда
концентрация СН
4
падает ниже 80 % от значения порога.
** – Имитация выполняется во время удержания кнопки.
6.4 Прибор поставляется откалиброванным и настроенным на порог срабатывания,
указанный в таблице 2.1, и при первом пуске в эксплуатацию не требует проведение проверки.
Однако, для исключения влияния возможных повреждений прибора при транспортировании и
монтаже, рекомендуется провести проверку прибора с использованием контрольной смеси
ПГС №2 с объёмной долей СН
4
7500 ppm (5000 мг/м
3
) с расходом 0,1 л/мин, которую подают в
район нижних отверстий корпуса. Воздействие такой смеси должно привести к активации
