- кнопка КОНТРОЛЬ – применяется для отключения блокирующей сигнализации, перевода
прибора в режим самодиагностики или режим имитации аварии.
Подробное описание
индикации режимов работы
прибора приведено в разделе 6.
3.3 Контроль
концентрации СО в воздухе
прибор осуществляет при
помощи электрохимического
чувствительного элемента,
принцип действия которого
основан на изменении
электрических параметров
электродов, находящихся в
контакте с электролитом, в
присутствии СО.

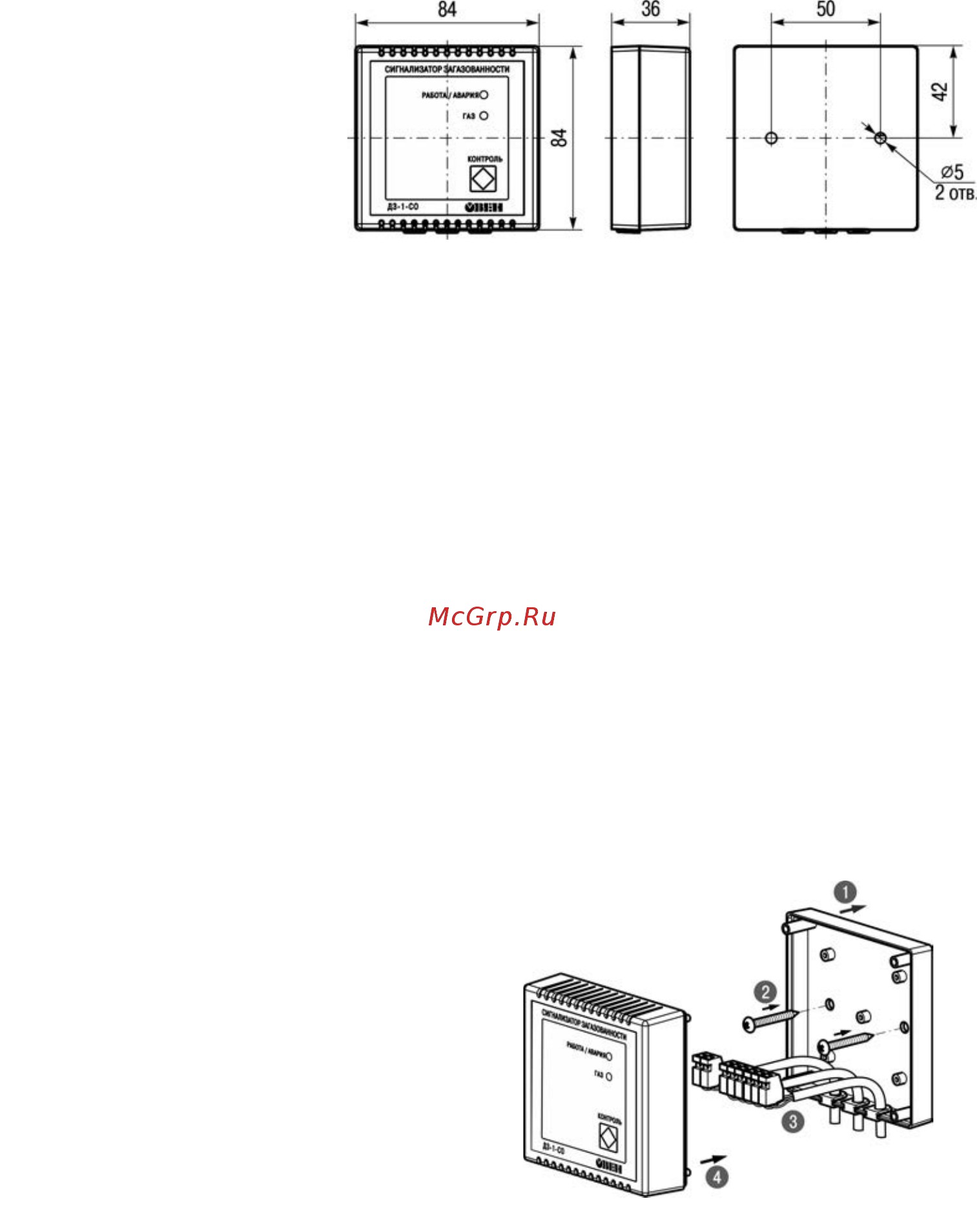

Рисунок 3.1 – Габаритные и установочные размеры
прибора
Чувствительный элемент обладает высокой чувствительностью и селективностью к СО.
3.4 Прибор имеет два выходных устройства (электромеханических реле с перекидными
контактами), которые могут управлять внешним оборудованием: сиреной, дополнительной
световой сигнализацией, вентиляцией и т.п., при условии соответствия требованиям п. 2.1
настоящего РЭ по мощности подключаемой нагрузки.
4 МЕРЫ БЕЗОПАСНОСТИ
4.1 По способу защиты от поражения электрическим током прибор соответствует классу
защиты II по ГОСТ 12.2.007.0-75.
4.2 При эксплуатации и техническом обслуживании необходимо соблюдать требования
ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей», «Правил охраны
труда при эксплуатации электроустановок потребителей».
4.3 Не допускается попадание влаги на контакты разъемов и внутрь прибора.
4.4 Запрещается использование прибора в агрессивных средах с содержанием кислоты,
щелочей, масел и т. д.
4.5 Любые подключения к прибору и работы по его техническому обслуживанию следует
производить только при отключенном питании.
5 ПОДГОТОВКА К РАБОТЕ
5.1 При выборе места установки необходимо соблюдать следующие рекомендации:
- прибор следует устанавливать в местах возможного скопления СО в отдалении (не менее
2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха, а также окон, в месте, где
чаще всего пребывают или могут находиться люди;
- высота установки прибора должна лежать в пределах 1,5 – 1,8 м от уровня пола;
- расстояние от прибора до потенциального источника газа не должна превышать 8 м (по
потолку).
Примечание – Указанное выше
расстояние от источников газов относится к
пространству однородному по температуре,
без механических преград, без
принудительной циркуляции воздуха, без
гравитационной вентиляции. При надлежащем
размещении прибора должны быть учтены все
перечисленные факторы.
5.2 Монтаж прибора на объекте следует
выполнять в следующем порядке (см. рисунок
5.1):
1) снять крышку с прибора;
2) закрепить крышку двумя шурупами,
входящими в комплект поставки, на
поверхности стены в соответствии с рисунком
5.1. Габаритные и установочные размеры
прибора приведены на рисунке 3.1;
Рисунок 5.1 – Монтаж прибора
3) выполнить монтаж проводов внешних связей:
- пропустить провода через кабельные вводы;
- выполнить подключение проводов согласно схеме (см. рисунок 5.2), учитывая, что в
приборе применены съемные клеммники для удобства монтажа. Типовая схема подключения
датчика приведена на рисунке 5.3.Для подключения внешних связей рекомендуется применять
многожильные кабели круглого сечения с поперечным сечением жил 0,35 – 0,75 мм
2
. Наружный
