Овен ДЗ-1-СО [3/4] Включение и работа прибора
![Овен ДЗ-1-СО [3/4] Включение и работа прибора](/views2/1483504/page3/bg3.png)
диаметр кабелей не должен превышать 5 мм, что соответствует диаметру отверстия в кабельных
вводах.
Внимание! Перед подсоединением проводов сети питания (220 В, 50 Гц) убедиться в
отсутствии на них напряжения.
4) вставить корпус в крышку.

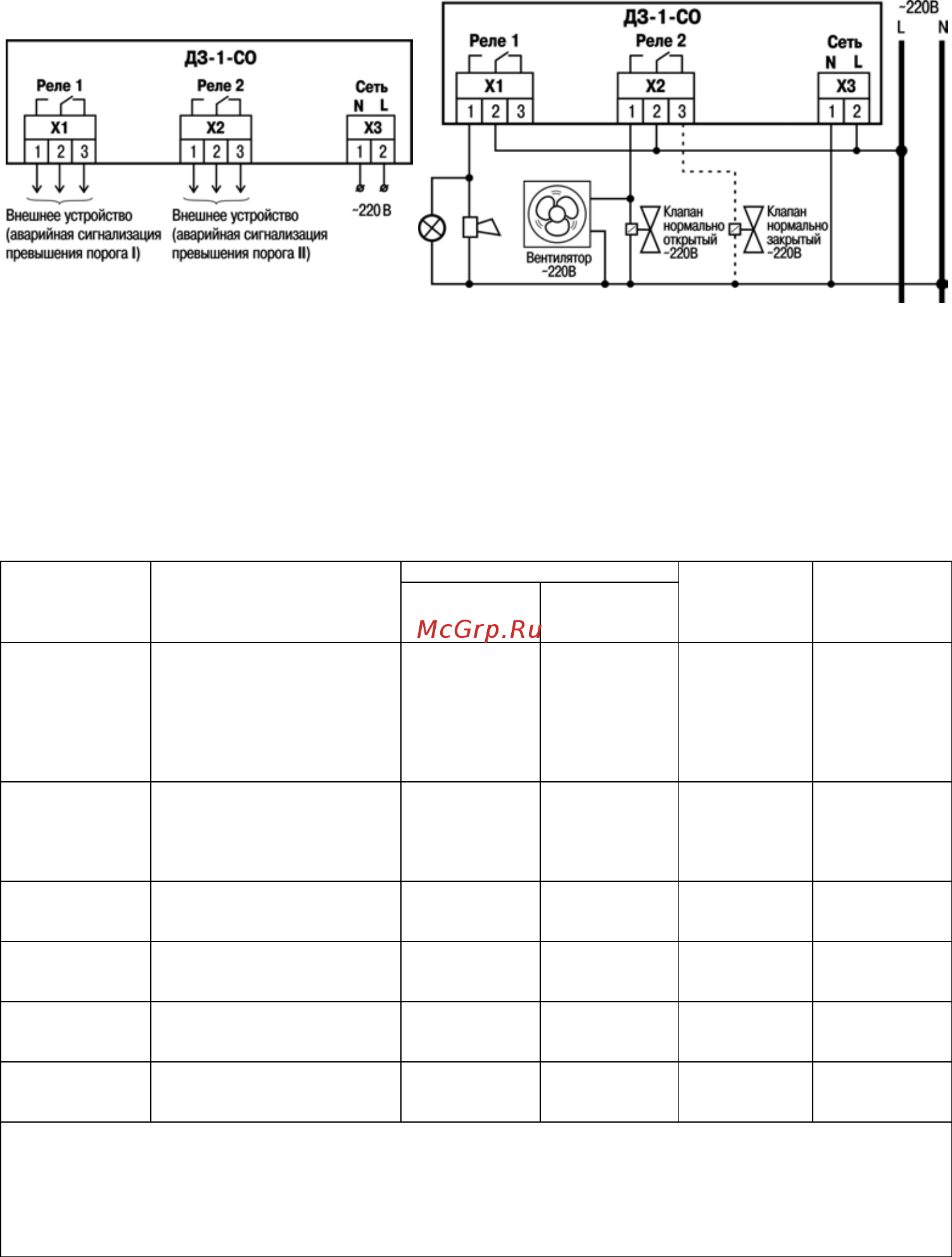

Рисунок 5.2 – Функциональное
назначение клемм прибора
Рисунок 5.3 – Типовая схема подключения
прибора
6 ВКЛЮЧЕНИЕ И РАБОТА ПРИБОРА
6.1 При подаче питания прибор выполняет самодиагностику и прогрев измерительного
сенсора, после чего переходит в режим нормальной работы.
6.2 В приборе предусмотрен режим имитации аварии, позволяющий проверить
работоспособность сигнализации и выходных устройств без применения газовых смесей.
6.3 Описание режимов работы прибора приведено в таблице 6.1.
Таблица 6.1 – Режимы работы прибора
Режим
Условие перехода в
режим
Световая сигнализация
Звуковая
сигнализация
Состояние
реле
светодиод
РАБОТА/
АВАРИЯ
светодиод
ГАЗ
Само-
диагностика
подача электропитания
или длительное (от 3 до
5 сек) нажатие и
последующее отпускание
кнопки КОНТРОЛЬ в
нормальном режиме
работы
мигает
красным/
зеленым с
частотой 1 Гц
мигает
красным с
частотой 1 Гц
звуковой
сигнал
частотой 1 Гц
исходное
Нормальный
режим работы
автоматический переход
после самодиагностики
при отсутствии
неисправностей и низкой
концентрации СО
светится
зеленым
не светится
нет
исходное
Неисправность
прибора
снижение напряжения
питания процессора,
переполнение ОЗУ
-
нет
-
Сигнализация
порога l *
превышение
концентрации СО порога l
-
мигает
красным с
частотой 1 Гц
нет
Реле 1
включено
Сигнализация
порога ll **
Превышение
концентрации СО порога ll
-
мигает
красным с
частотой 2 Гц
звуковой
сигнал
частотой 2 Гц
Реле 1 и
Реле 2
включены
Имитация
аварии ***
длительное (более 10 сек)
удержание нажатой
кнопки КОНТРОЛЬ
-
мигает
красным с
частотой 2 Гц
звуковой
сигнал
частотой 2 Гц
Реле 1 и
Реле 2
включены
* – Данная сигнализация является неблокирующей и останавливается автоматически, когда
концентрация CO падает ниже 80% от значения порога l.
** – Данная сигнализация является блокирующей и не останавливается автоматически.
Сигнализация может быть остановлена только путем кратковременного нажатия кнопки
КОНТРОЛЬ, при условии, что концентрация CO упала ниже 80% от значения порога l.
*** – Имитация выполняется во время удержания кнопки.
