Овен ЭРВЕН [6/28] Устройство и принцип действия прибора

3 Устройство и принцип действия прибора

3.1 Конструкция прибора

Прибор ЭРВЕН выполнен в пластмассовом корпусе щитового крепления Щ2 (см. Приложе-

ние А).

3.2 Элементы индикации и управления

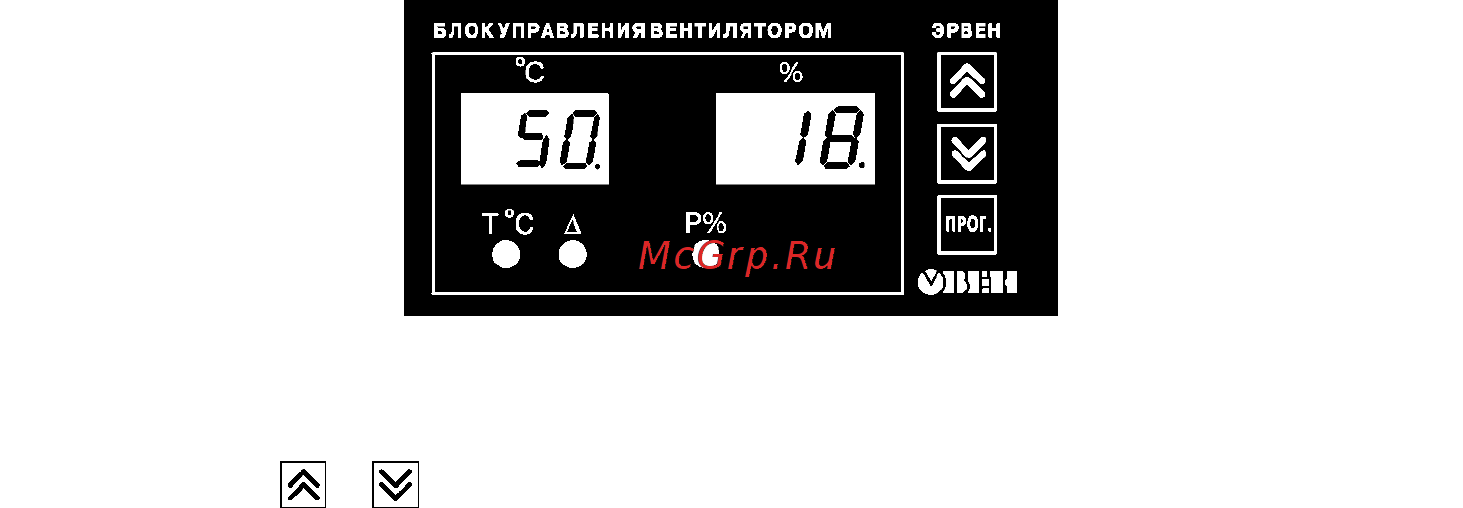

3.2.1 На лицевой панели прибора (рисунок 3.1) находятся два трехразрядных цифровых

индикатора ("°С" и "%"), показывающих значение температуры и скорости вращения вентилято-

ра, соответственно.

Рисунок 3.1

3.2.2 Три светодиодных индикатора "°С", "Δ" и "Р%" при программировании постоянной за-

светкой сигнализируют об изменении параметров работы прибора.

3.2.3 Кнопки

и соответственно увеличивают и уменьшают значение изменяемого

параметра.
