Овен ЭРВЕН [7/28] Принцип действия прибора

Кнопка

осуществляет переход из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и

обратно, а также переход между программируемыми параметрами и процедурами программи-

рования.

3.3 Принцип действия прибора

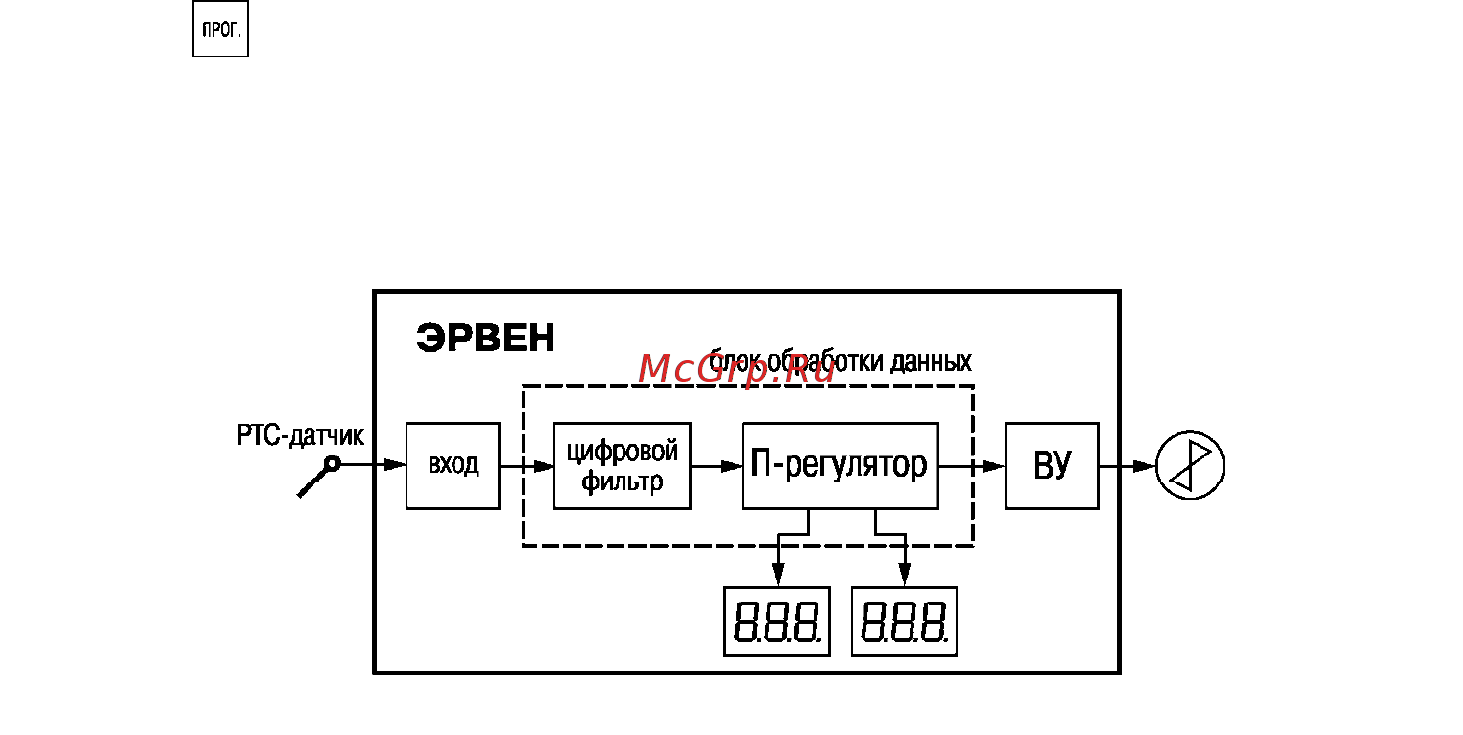

3.3.1 Функциональная схема прибора приведена на рисунке 3.2.

Рисунок 3.2

ЭРВЕН представляет собой П-регулятор с одним входом для подключения РТС-датчика,

микропроцессорным блоком обработки данных, формирующим сигнал управления выходным

устройством (ВУ).

3.3.2 Температуру объекта прибор измеряет PTC–датчик, подключаемый ко входу прибора.

Для нормальной работы прибора сопротивление датчика при T = 25 °С должно иметь зна-

чение R ≈ 1 кОм.

3.3.3 Цифровой фильтр устраняет единичные им

пульсные и высок

очастотные помехи.
