3.3.4 Прибор осуществляет регул

ирование температуры по графику, рисунок 3.3. При тем-

пературах T < SP вентилятор вращается с минимальной скоростью V

min

. (программируемый

параметр P), см. Приложение В.

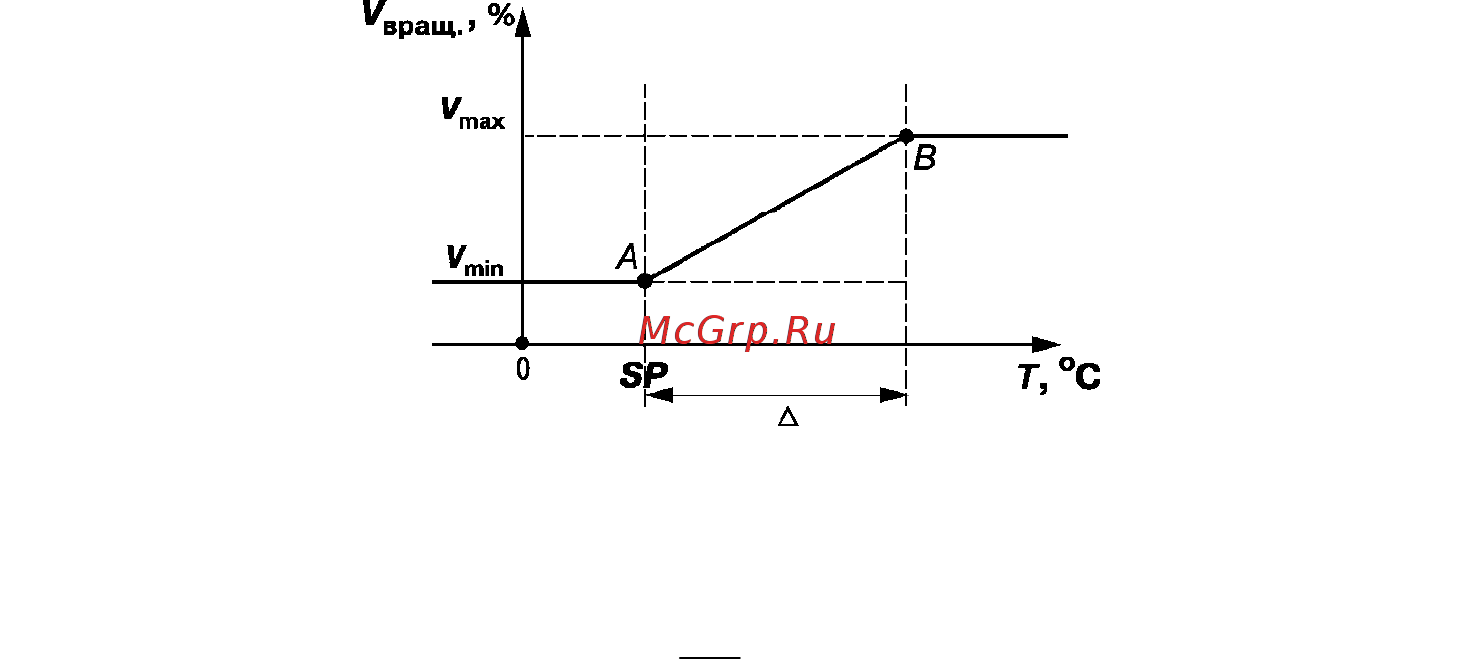

Рисунок 3.3

В диапазоне температур от SP до SP + Δ (отрезок графика AB) регулирование ведется по

П-закону. Выходной сигнал П-регулятора пропорционален рассогласованию E

, а, следователь-

но, значению текущей температуры T

100%

Параметры SP и Δ также задаются пользователем при программировании (см. Приложе-

ние В). П-регулятор управляет выходным устройством (ВУ), которым является симистор. Угол

открытия симистора пропорционален величине выходного сигнала П-регулятора. Скорость

вращения вентилятора пропорциональна углу открытия симистора.
