Овен ТРМ132М [31/108] Описание функциональной схемы
![Овен ТРМ132М [31/108] Описание функциональной схемы](/views2/1483511/page31/bg1f.png)
3 Устройство и работа прибора
—————————————————————————————————————————————
30
3.15 Функциональная схема
3.15.1 Описание функциональной схемы
В приборе имеется два независимых контура управления: контур ЦО и контур ГВС.
Функциональная схема прибора приведена на рисунке 3.8.

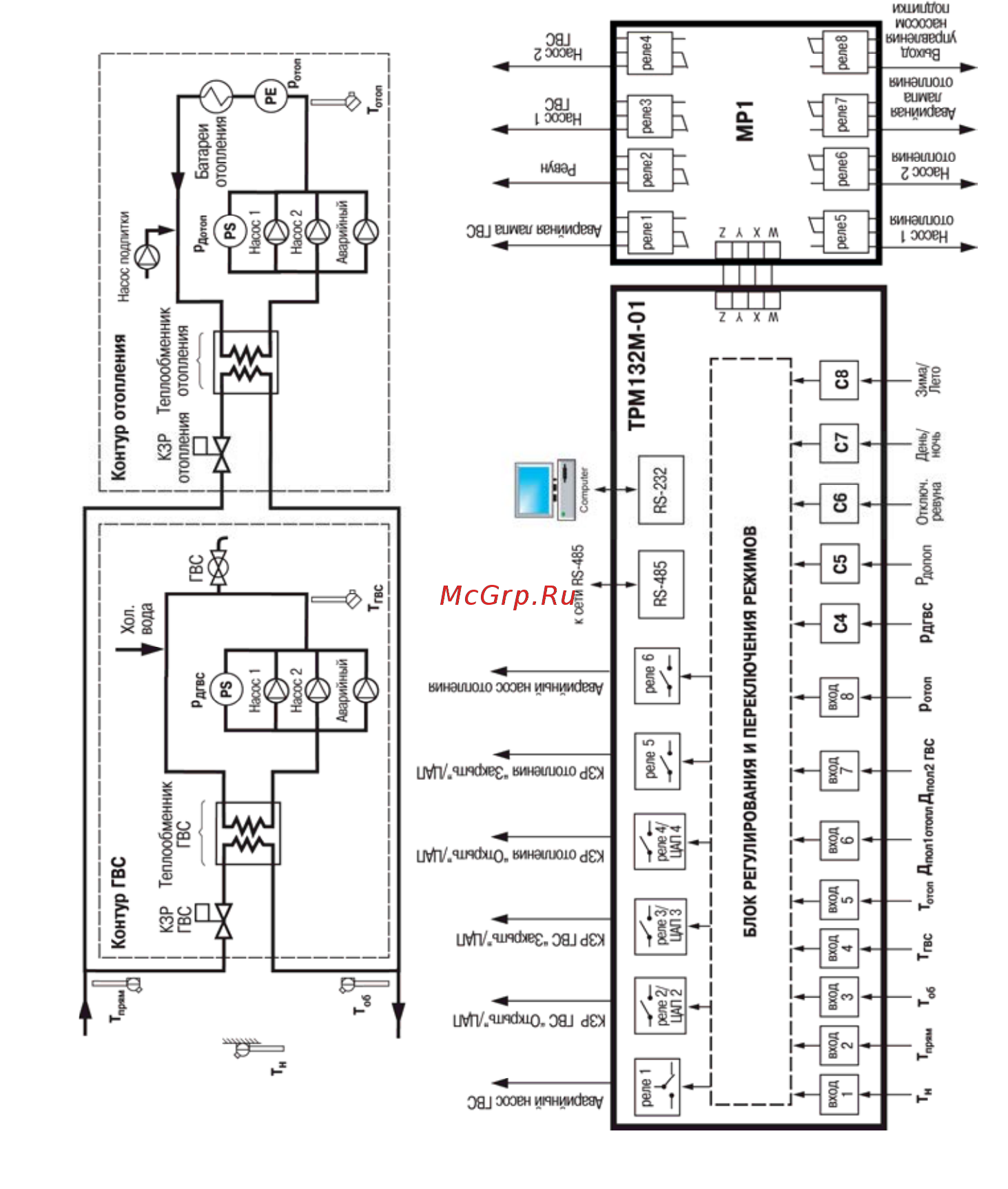

Рисунок 3.8 – Функциональная схема прибора
