56
Приложение Б. Схемы подключения к ПЛК323
Схемы подключения к ПЛК323 питания представлены на рисунке Б.1

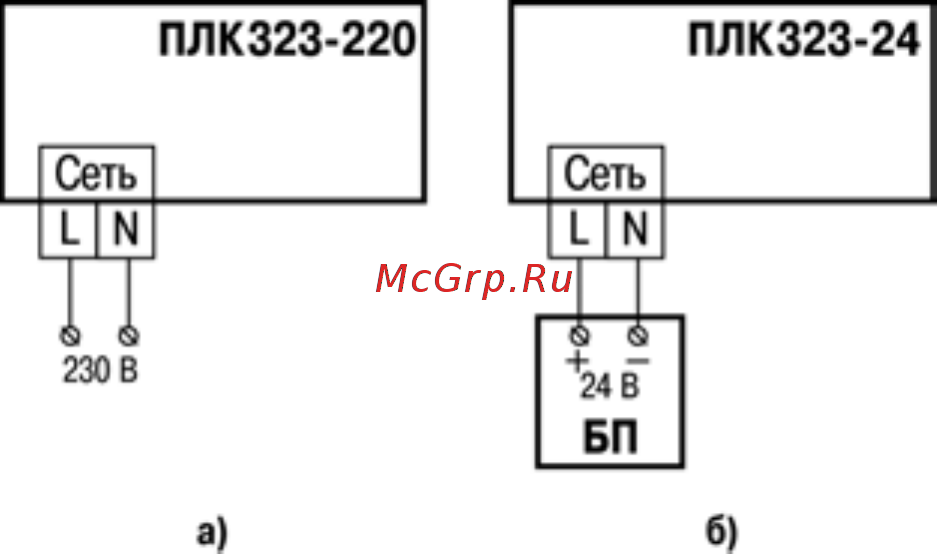

Рисунок Б.1 – Схема подключения питания к ПЛК323
