58
Схемы подключения к ПЛК323 различных датчиков представлены на рисунках Б.3 – Б.8.

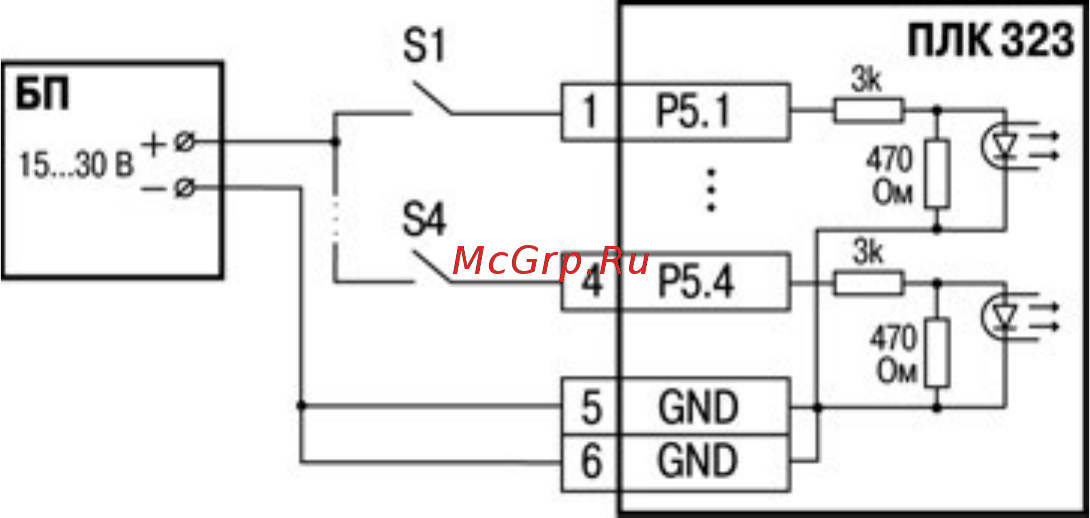

Рисунок Б.3 – Схема подключения контактных датчиков S1 – S4 к дискретным входам
ПЛК323
