Овен ПЛК323 Инструкция по эксплуатации онлайн [64/111] 402166
![Овен ПЛК323 Инструкция по эксплуатации онлайн [64/111] 402166](/views2/1483524/page64/bg40.png)
63

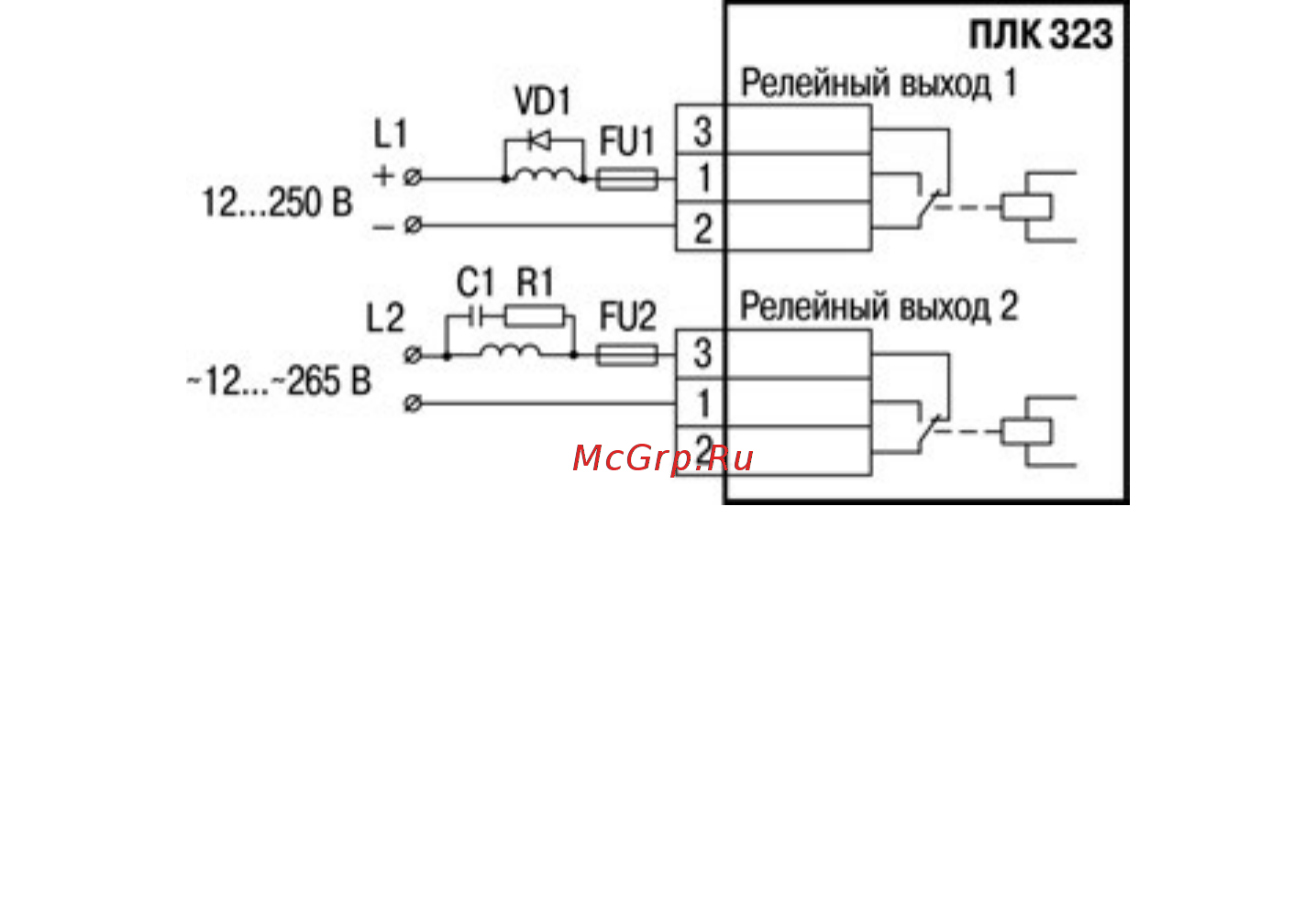

Рисунок Б.8 – Схема подключения к релейным выходам ПЛК323 нормально выклю-
ченной индуктивной нагрузки по постоянному току (релейный выход 1) и нормально
включенной индуктивной нагрузки по переменному току (релейный выход 2)
