Daikin EUWA60MAXSDY1 [4/26] Описание
![Daikin EUWA60MAXSDY1 [4/26] Описание](/views2/1483554/page4/bg4.png)
Инструкция по эксплуатации
3
EUW(*)40~200MAX
Моноблочные чиллеры с водяным охлаждением
4PW15366-1
Описание
Чиллеры с водяным охлаждением семейства EUW(*)-MAX выпускаются в 9 стандартных типоразмерах.

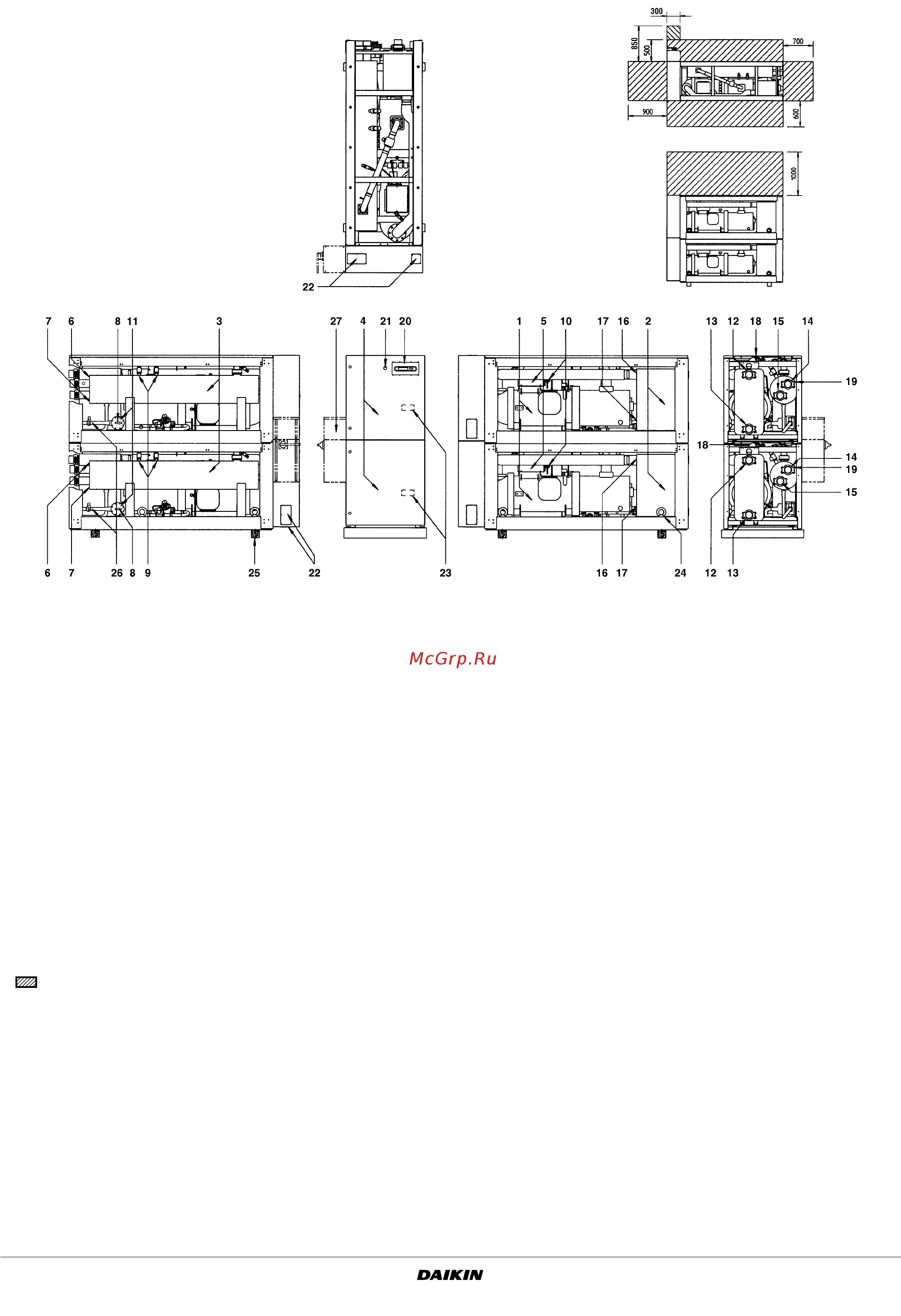

Рисунок -
Основные элементы
Место вокруг чиллера для проведения технического обслуживания
EUW(*)120~200
1
Компрессор
15
Вход воды в конденсатор
2
Испаритель
16
Датчик температуры воды на входе
3
Конденсатор
17
Датчик температуры воды на выходе
4
Электрический щиток
18
Запорный выпускной вентиль
5
Щиток компрессора
19
Датчик температуры воды, входящей в конденсатор
6
Воздушный конденсатор
20
Цифровой пульт управления с дисплеем
7
Дренажный конденсатор 21 Аварийная остановка
8 Заправочный клапан 22 Ввод кабеля электропитания
9 Предохранительный клапан 23 Место ввода электрических кабелей чиллера
10 Реле высокого давления 24 Болты для подъема
11 Осушитель 25 Опорный брус для транспортировки
12 Вход охлаждаемой воды 26 Шаровой клапан трубопровода жидкого хладагента
13 Выход охлажденной воды 27
Основной выключатель цепи электропитания
(в комплект поставки не входит)
14 Выход воды из конденсатора
