EUW(*)40~200MAX
Моноблочные чиллеры с водяным охлаждением
4PW15366-1
Инструкция по эксплуатации
4
Назначение основных элементов

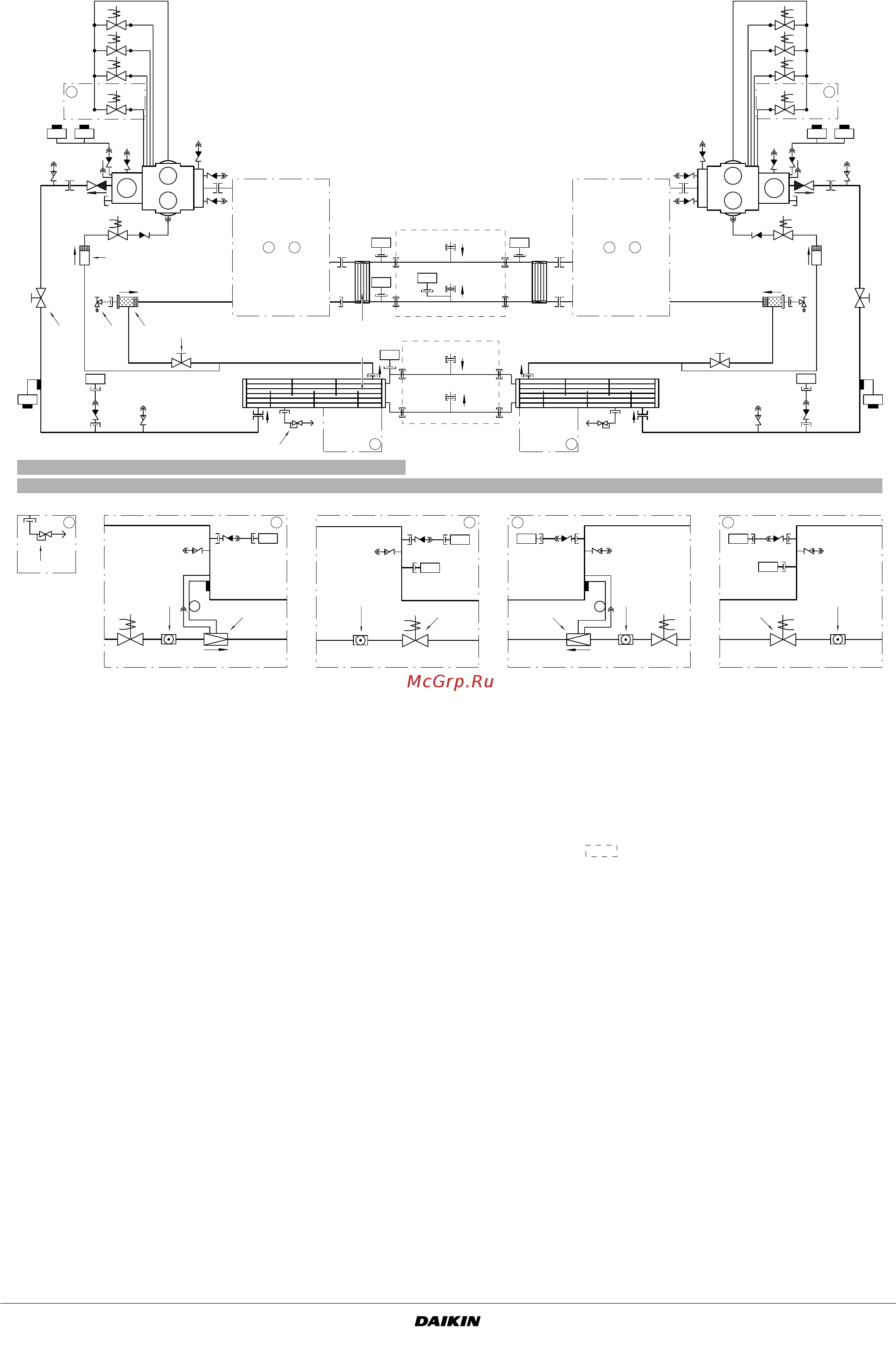

Рисунок - Функциональная схема чиллера
По мере циркуляции хладагента по чиллеру состояние хлад-
агента изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■ Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая цирку-
ляцию хладагента в холодильном контуре. Компрессор
сжимает поступающие из испарителя пары хладагента до
давления, при котором они в конденсаторе свободно
превращаются в жидкость.
■ Конденсатор
Конденсатор предназначен для изменения состояния хлад-
агента из газообразного в жидкое. Тепло, приобретенное
паром в испарителе, отводится через конденсатор
в окружающую атмосферу, при этом пары хладагента
переходят в жидкое состояние.
■ Фильтр / осушитель
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что предот-
вращает засорение трубок системы.
Осушитель удаляет воду из системы.
■ Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает
в испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■ Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■ Вход / выход воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат
к контуру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
S1HP
S14HP
B2P
R3T
R4T
R5T
R6T
R7T
M2C
S2HP
S15HP
B4P
Y22S
Y23S
Y24S
Y21S
B1P
Y16S
B3P
R9T
B4P
Y26S
Y25S
S3T S4T
Y12S
Y13S
Y14S
Y11S
M1C
Y15S
B6P
R10T
B
A
CD
B
3
4
11
A
EF
2
B
10
C
10
D
10
E
10
F
12 131312
8
576
9
11
1
4
3
EUW(*)40~100
EUW(*)120~200
1 Испаритель 8 Запорный вентиль A только для компрессора 100HP
2 Конденсатор 9 Сетчатый фильтр B только для компрессора 80~100HP
3 Выход воды 10 Смотровое стекло C только для компрессора 40~60HP
4 Вход воды 11 Предохранительный клапан (19 bar) D только для компрессора 80~100HP
5 Осушитель 12 Регулирующий вентиль E только для компрессора 60HP
6 Запорный вентиль на нагнетании 13 Электронный регулирующий вентиль F только для компрессора 80~100HP
7 Заправочный клапан по дополнительному заказу
