EUWA(*)160~200MZ
Моноблочные чиллеры с воздушным охлаждением
4PW13167-1D
Инструкция по эксплуатации
2
Описание
Чиллеры с воздушным охлаждением семейства EUWA(*) выпускаются в 3 стандартных типоразмерах.

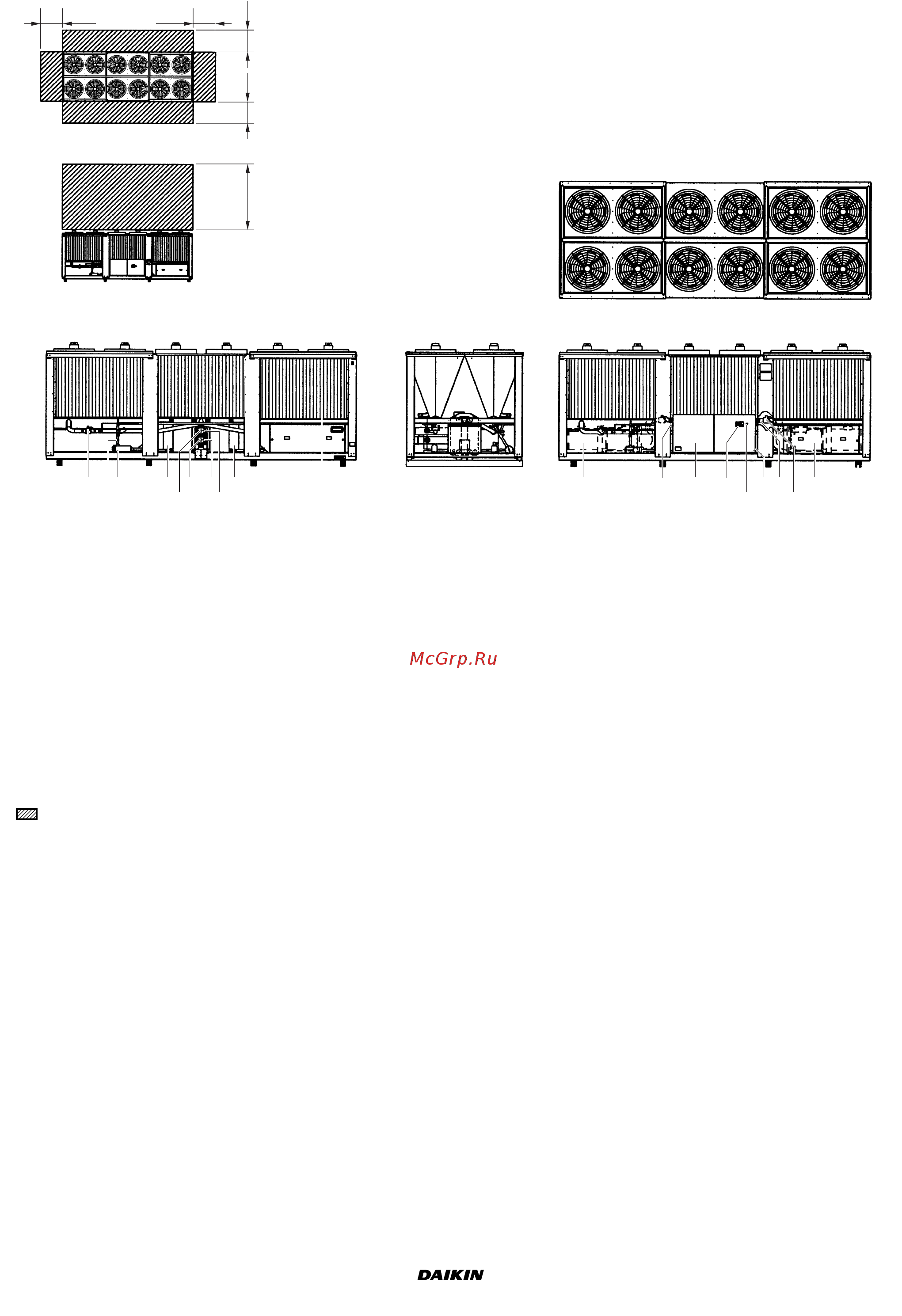

Рисунок -
Основные элементы
Необходимое свободное пространство вокруг агрегата для обслуживания и забора воздуха
184
12
17
19
15
516 8201463
7
11 1210
9
13
1000
1000
3000
1000
1000
1
Испаритель 1
11
Датчик температуры воды на выходе
2
Испаритель 2
12
Датчик температуры воды на входе
3
Конденсатор
13
Осушитель
4
Компрессор 1
14
Ввод кабеля электропитания
5
Компрессор 2
15
Аварийная остановка
6
Запорный выпускной вентиль
16
Электрический щиток
7
Запорный вентиль в контуре жидкого хладагента
17
Цифровой пульт управления с дисплеем
8
Запорный вентиль на всасывании (в комплект поставки не входит)
18
Опорный брус для транспортировки
9
Вход охлаждаемой воды
19
Датчик температуры окружающего воздуха
10
Выход охлажденной воды
20
Место ввода электрических кабелей чиллера
