Инструкция по эксплуатации
3
EUWA(*)160~200MZ
Моноблочные чиллеры с воздушным охлаждением
4PW13167-1D
Назначение основных элементов

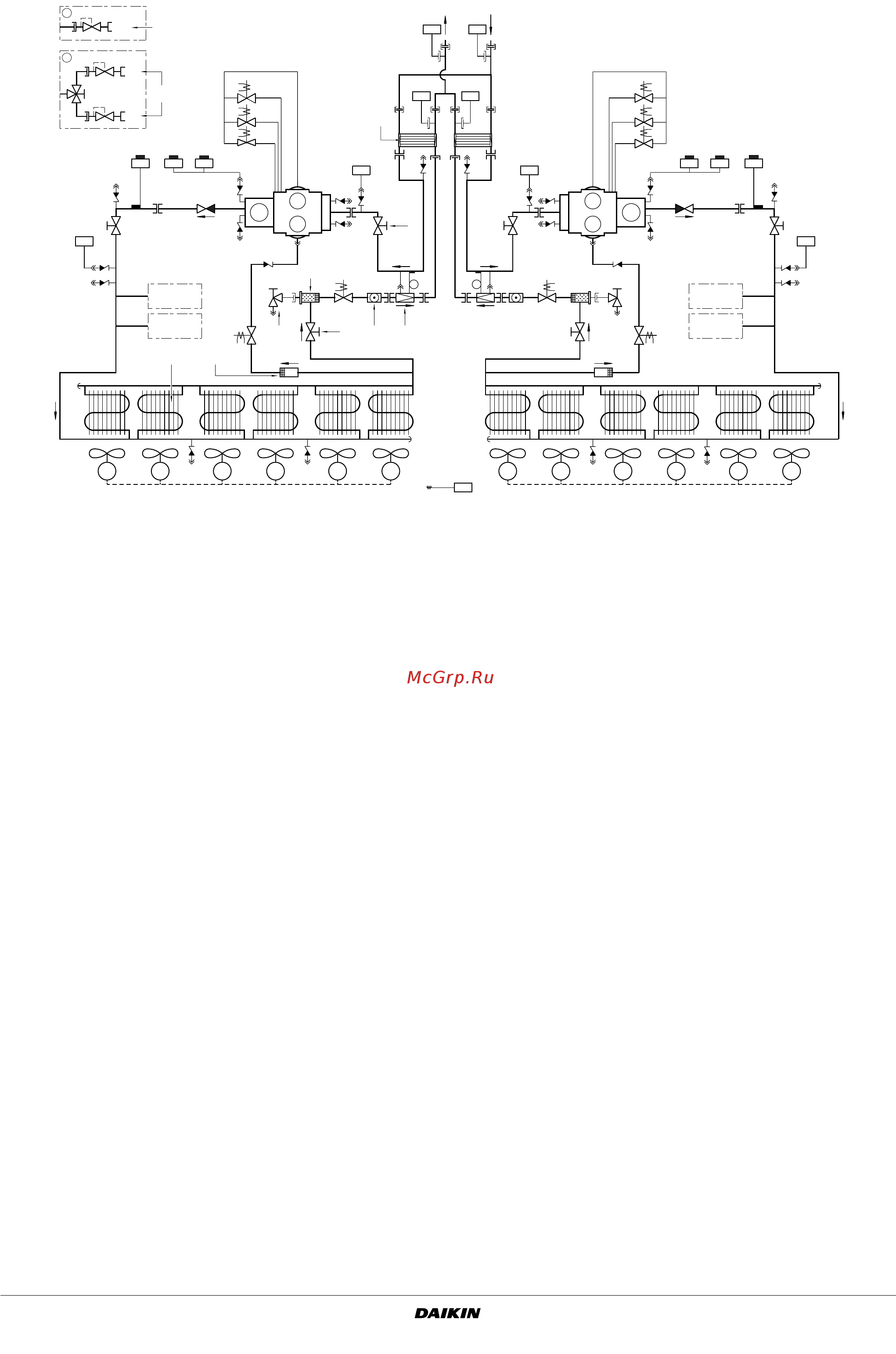

Рисунок -
Функциональная схема чиллера
По мере циркуляции хладагента по чиллеру состояние хлад-
агента изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■
Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая цирку-
ляцию хладагента в холодильном контуре. Компрессор
сжимает поступающие из испарителя пары хладагента до
давления, при котором они в конденсаторе свободно
превращаются в жидкость.
■
Конденсатор
Конденсатор предназначен для изменения состояния хлад-
агента из газообразного в жидкое. Тепло, приобретенное
паром в испарителе, отводится через конденсатор
в окружающую атмосферу, при этом пары хладагента
переходят в жидкое состояние.
■
Фильтр/осушитель
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что пред-
отвращает засорение трубок системы.
Осушитель удаляет воду из системы.
■
Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает в
испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■
Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■
Вход / выход воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат к кон-
туру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
Защитные устройства
Чиллер оснащен защитными устройствами трех типов:
1
Общие защитные устройства
Общие защитные устройства перекрывают все контуры и
останавливают чиллер. Соответственно, после срабаты-
вания одного из общих защитных устройств включение
чиллера необходимо производить вручную.
2
Защитные устройства контуров
Защитные устройства контуров перекрывают контуры,
которые они защищают. Соответственно, после
срабатывания одного из защитных устройств контуров
включение чиллера вручную производить не нужно.
3
Защитные устройства отдельных элементов
Защитные устройства отдельных элементов отключают
элементы системы, которые они защищают.
R6T
R3T
R4T
Y14S Y24S
M25F M26F
M11F M12F
S4T
M2C
B2P
Y16S
M13F M14F M15F M16F
R5T
M1C
Y15S
S1HP
Y13S
Y11S
S14HP
B1P
Y25S
B4P
Y26S
Y23S
Y21S
S2HP
S15HP
M21F M22F M23F M24F
S3T
B5P
R7T
1"
A
34
1
5
7 10 96
2 12
8
(**)
1"
1"
B
8
(*)
(**)
(*)
11
1
Испаритель
7
Запорный вентиль в контуре жидкого хладагента
A
Стандарт
2
Конденсатор
8
Предохранительный клапан
B
Двойной запорный вентиль
3
Выход воды
9
Регулирующий вентиль
(*)
Стандартный (см. схему А) или двойной
(см. схему В) запорный вентиль
4
Вход воды
10
Смотровое стекло
5
Осушитель
11
Запорный вентиль на всасывании (в комплект
поставки не входит)
(**)
Стандартный (см. схему А) или двойной
(см. схему В) запорный вентиль
только для контура 100 HP
6
Заправочный клапан
12
Сетчатый фильтр
