EUWA(*)40~140LZ
Моноблочные чиллеры с воздушным охлаждением наружной установки
4PW12136-1
Инструкция по эксплуатации
2
Описание чиллера
Моноблочные чиллеры с воздушным охлаждением серии EUWA(*) представлены 7 моделями с диапазоном номинальной
холодопроизводительности от 99 до 390 кВт.

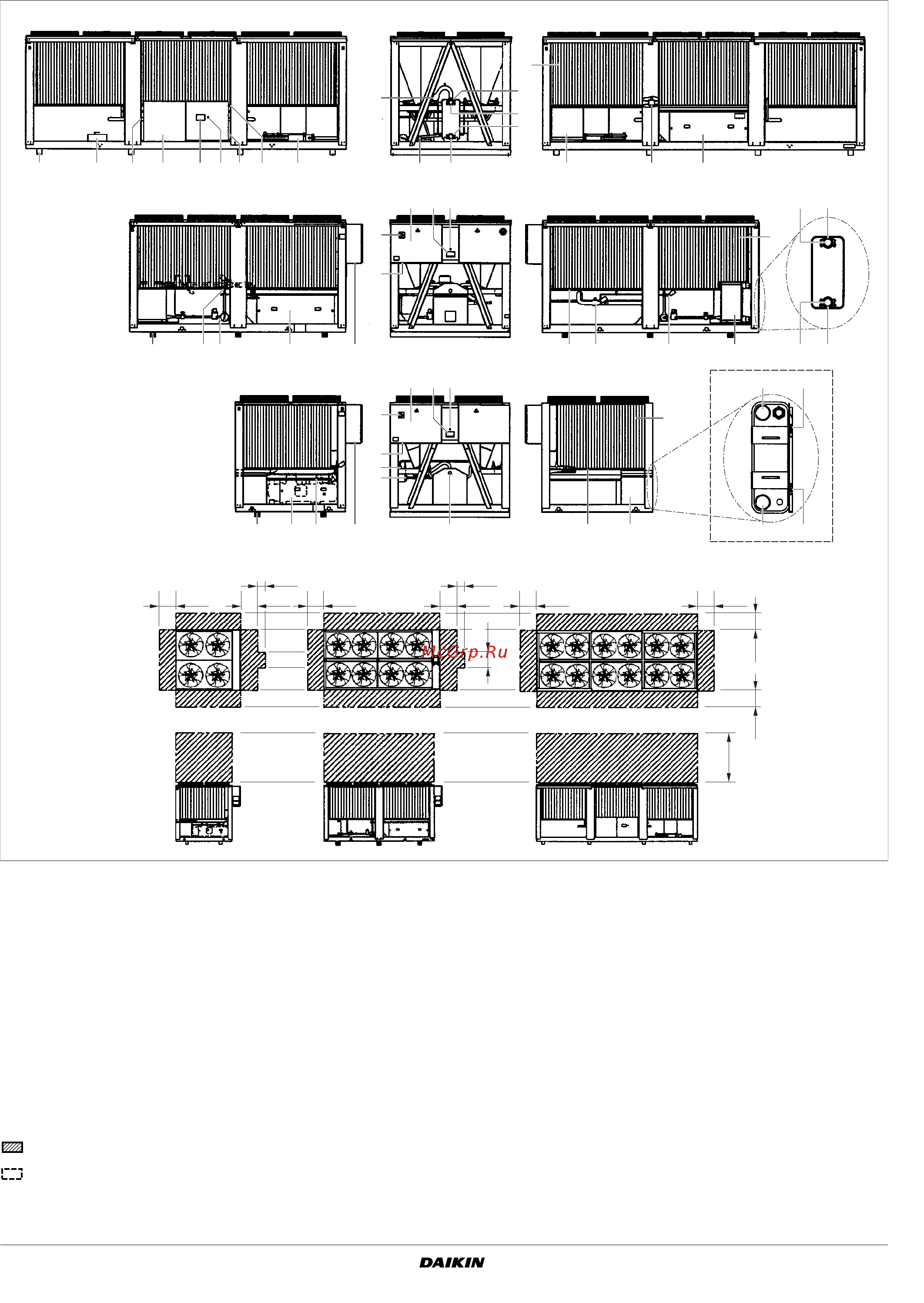

На Рис. 1 -
Основные элементы чиллера
Необходимое свободное пространство вокруг агрегата для обслуживания и забора воздуха
Более детальную информацию Вы сможете найти в разделе «Проверка контура циркуляции воды» Инструкции по монтажу
1000
1000
100010001000
1000
1000
500 500
10001000
3000
9154171216 6 11 3
18
19
4
19
18
5
11
123416 17 1
10
98
7
2
1314 15
14 15 13
2
10 7
8
163
2
10
7
9
85
11
17181315141216 19
6
EUWA(*)140
EUWA(*)80-120
EUWA(*)40-60
EUWA(*)40-60 EUWA(*)80-120 EUWA(*)140
1
Испаритель
11
Осушитель + заправочный вентиль
2
Конденсатор
12
Ввод кабеля электропитания
3
Компрессор (M1C)
13
Аварийный выключатель (S5E)
4
Запорный вентиль на нагнетании
14
Шкаф управления
5
Запорный вентиль в контуре циркуляции жидкости
15
Цифровой пульт управления
6
Запорный вентиль на всасывании (дополнительный заказ)
16
Опорный брус для транспортировки
7
Вход охлаждаемой воды
17
Датчик температуры окружающей среды (R5T)
8
Выход охлажденной воды
18
Место ввода электрических кабелей чиллера
9
Датчик температуры воды на выходе (R4T)
19
Главный рубильник цепи электропитания (дополнительный заказ - S13S)
10
Датчик температуры воды на входе (R3T)
Содержание
- Инструкция по эксплуатации 1
- Моноблочные чиллеры с воздушным охлаждением наружной установки 1
- Введение 2
- Инструкция по эксплуатации 2
- Содержание 2
