Инструкция по эксплуатации
7
EUWA(*)40~140LZ
Моноблочные чиллеры с воздушным охлаждением наружной установки
4PW12136-1
Для управления чиллерами, работающими в системе DICN,
цифровые пульты управления могут быть установлены на
расстоянии до 50 метров от агрегатов, а подключение
производиться посредством 6-ти жильного телефонного
кабеля, имеющего сопротивление не выше 0,1 Ω/м.

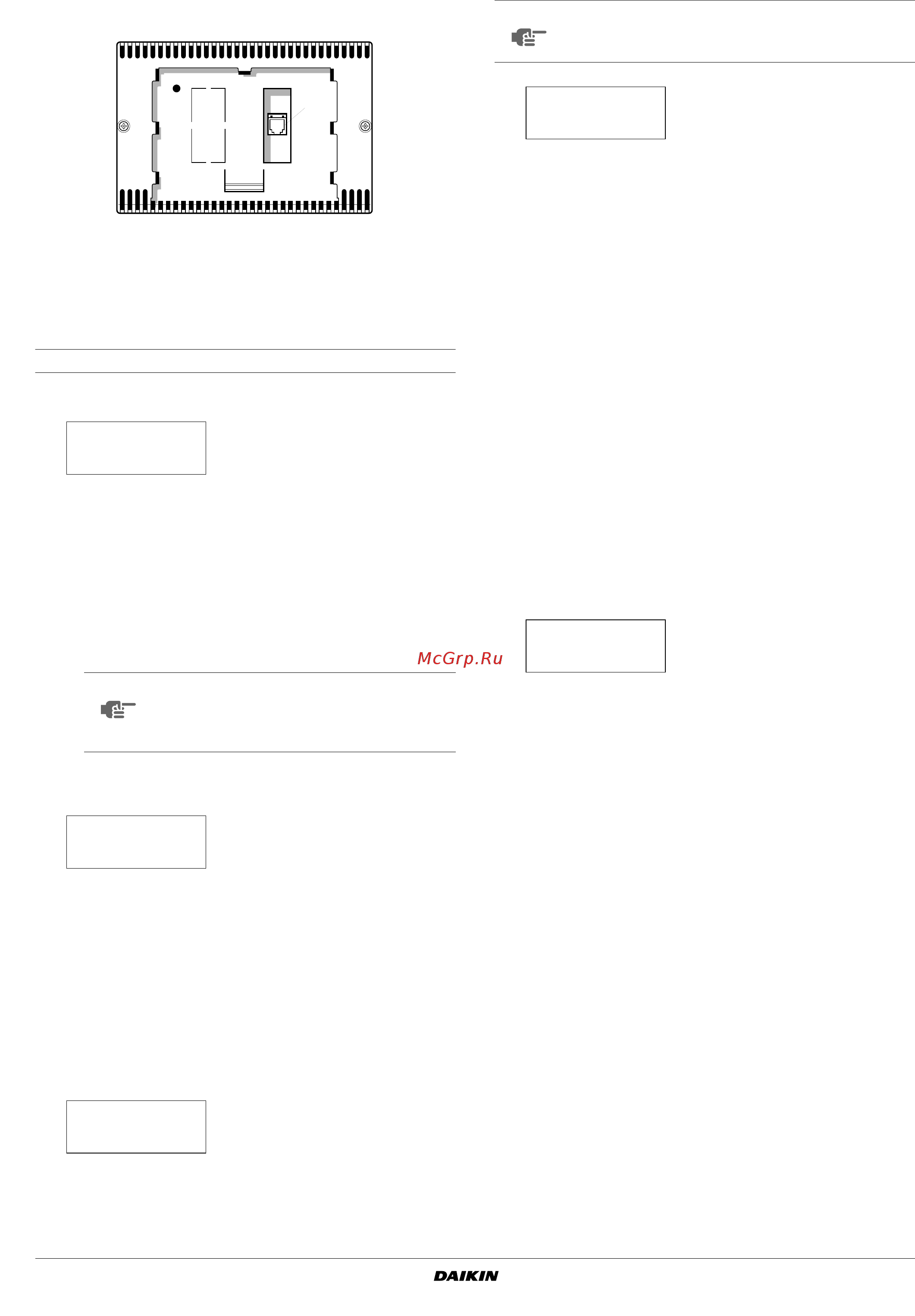

На Рис. 4 - Задняя часть пульта управления и соединительный
разъем (1)
Система DICN: характерные особенности и
конфигурация (дополнительный заказ)
Сетевое меню — d
1 Войдите в сетевое меню с помощью кнопки d.
• INLSETP1/2 или OUTLSETP1/2 — в зависимости от выбранного
режима работы термостата.
• INLET WATER: температура воды на входе в систему.
(Температура воды на входе в главный «master» чиллер).
• OUTLET WATER: температура воды на общем выходе из
системы чиллеров (появляется на дисплее только при
заданном режиме OUTLET CONTROL и наличии датчика
температуры выходящей воды (R8T), который
устанавливается дополнительно). Смотри раздел «Выбор
режима управления» на странице 14.
2 Нажмите кнопку m, чтобы перейти к следующей
странице сетевого меню.
Возможные варианты:
• состояние чиллера, шаг регулировки термостата и
максимальное количество шагов термостата, если агрегат
работает нормально;
• сообщение UNIT SAFETY, когда защитное устройство чиллера
явилось причиной его выключения;
• сообщение C1 SAFETY, шаг регулировки термостата и
максимальное количество шагов термостата, когда было
активировано защитное устройство контура.
3 Нажмите кнопку m, чтобы перейти к следующей
странице сетевого меню.
3.1 Введите правильный пароль при помощи кнопки k.
3.2 Для подтверждения введенного пароля и входа на страницу
установочных значений, нажмите кнопку q.
На дисплее пульта управления появится первая страница
сетевого меню, предназначенная для задания установочных
значений.
■ Nr. OF SLAVES: Задает число подчиненных чиллеров (от 1
до 3), подключенных к главному чиллеру.
Чтобы задать число подчиненных агрегатов, выполните
следующие действия:
1 Установите курсор под параметром, который необходимо
изменить, с помощью кнопки q.
2 Выберите нужное значение параметра с помощью кнопки
k.
3 Чтобы подтвердить выбранное значение, нажмите кнопку
q, чтобы отменить — кнопку d.
После того как Вы подтвердили выбранное установочное
значение, курсор переходит к следующему параметру,
который теперь может быть изменен. Если выбор был
отменен, курсор возвращается в верхний левый угол
экрана.
4 Для изменения значения других параметров, повторите
действия, начиная с шага 1.
Установите курсор в верхнем левом углу экрана при
помощи кнопок d или q.
5 Нажмите кнопку m, чтобы перейти к следующей
странице сетевого меню.
Страница SETTINGS в сетевом меню разрешает
пользователю задавать MODE (режим работы) агрегата,
промежуток времени OFFSET и условие, при котором насос
должен работать.
■ MODE: Выберите режим, в котором должен находиться
агрегат, а именно - NORMAL, STANDBY или DISCONN.
• NORMAL: Работа чиллера управляется системой. Увеличить
или снизить нагрузку на агрегат решает главный контроллер
системы. Включение или выключение этого чиллера
приведет к включению или выключению всех остальных
агрегатов, если только они не находятся в режиме
DISCONNECT. (см. далее)
Изменение CONTROL SETTINGS или THERMOSTAT SETTINGS на этом
чиллере распространяется и на все другие агрегаты. MANUAL
CONTROL (ручное управление) таким чиллером невозможно.
Смотри раздел «Выбор режима управления» на
странице 14.
Если выбран режим NORMAL, светодиод кнопки d мигает.
На дисплее пульта управления авто-
матически появится первая стра-
ница сетевого меню, содержащая
следующую информацию.
ПРИМЕЧАНИЕ
Изменения установочных значений
температуры см. в разделе «Регулировка
установочных значений температуры» на
странице 10.
Страница сетевого меню
показывает состояние главного (M) и
подчиненных чиллеров (SL1 ... SL3).
Доступ к странице SETTINGS сетевого
меню защищен паролем
пользователя, представляющего
собой четырехзначное число в
диапазоне от 0000 до 9999.
1
BX NETWORK
INLSETP1: 12.0°C
INLET WATER: 12.0°C
OUTLET WATER: 12.0°C
CM:NORMAL ST:7/7
SL1:STANDBY ST:0/4
SL2:DISCONN. ST:2/7
SL3:UNIT SAFETY
ENTER PASSWORD
PASSWORD : 0000
ПРИМЕЧАНИЕ
Первые 3 страницы сетевого меню одинаковы для
всех цифровых пультов управления,
подключенных к системе.
Это меню доступно только для
чиллера, имеющего статус
«главный» / «master»!
На дисплее пульта управления
появляется наименование агрегата:
MASTER, SLAVE1 ... SLAVE3. Это
наименование агрегата
присваивается автоматически при
задании адреса с помощью
переключателя при формировании
системы. В Инструкции по монтажу
см. раздел «Установка адреса» ,
главу «Система DICN: характерные
особенности и конфигурация
(дополнительный заказ)» на
странице 7.
BW MASTER SETTINGS
Nr. OF SLAVES: 2
BC MASTER SETTINGS
MODE:NORMAL
OFFSET:000 h
PUMP ON IF :UNIT ON
