EUWA(*)40~140LZ
Моноблочные чиллеры с воздушным охлаждением наружной установки
4PW12136-1
Инструкция по эксплуатации
6
Подключение к сети электропитания и подогрев
картера
Для включения нагревателя картера необходимо выполнить
следующие действия:
1 Включите размыкатель цепи на местном
распределительном щитке. Убедитесь при этом, что чиллер
выключен.
2 Нагреватель картера включится автоматически.
3 С помощью вольтметра проверьте напряжение питания на
клеммах L1, L2, L3. Оно должно соответствовать значению,
указанному на идентификационной табличке, имеющейся
на чиллере. Если показания вольтметра выходят за
пределы допустимых значений, указанных в технических
характеристиках чиллера, проверьте правильность
электрических соединений и, если необходимо, замените
кабели питания.
4 Проверьте светодиод защиты от перефазировки. Если он
светится, последовательность фаз правильна. Если
светодиод не светится, выключите размыкатель цепи и
вызовите аттестованного электрика, который поменяет
последовательность фаз.
5 Проверьте, греются ли нагреватели картера.
Спустя 8 часов, чиллер будет готов к работе.
Общие рекомендации
Перед включением чиллера примите к сведению следующие
рекомендации:
1 Когда все предварительные операции завершены, и заданы
все необходимые параметры работы чиллера, закройте все
передние панели агрегата.
2 Только аттестованному электрику разрешается открывать
крышки шкафов управления.
3 Для предотвращения замерзания воды в испарителе и
повреждения жидкокристаллического дисплея цифрового
пульта управления, не выключайте питание чиллера в
зимний период.
Управление работой чиллера
Чиллеры серии EUWA(*)40~140 комплектуются цифровым
пультом управления, позволяющим легко и удобно задавать
параметры работы агрегата, осуществлять эксплуатацию
и обслуживание чиллера.
Эта часть Инструкции имеет модульную структуру,
ориентированную на те задачи, которые должен решать
чиллер. За исключением первого раздела, в котором дается
описание самого пульта управления, остальные разделы и
подразделы посвящены конкретным операциям, которые
выполняет чиллер.
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления имеет буквенно-цифровой
дисплей, кнопки-клавиши с определенными обозначениями,
несколько светодиодов, индицирующих выбранный режим
работы, и откидную крышку. Когда крышка закрыта,
доступными остаются лишь наиболее часто употребляемые
кнопки-клавиши.

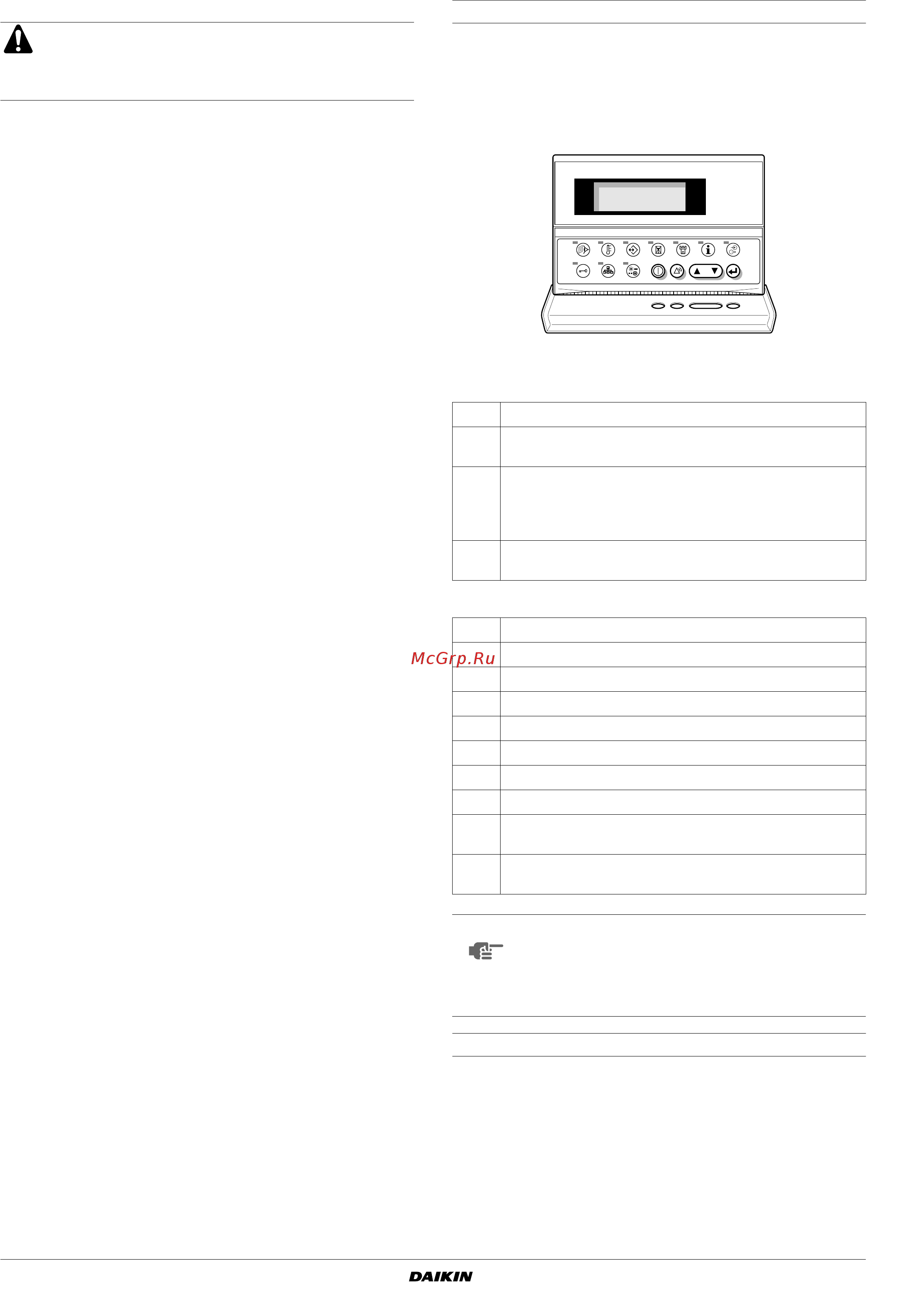

На Рис. 3 - Цифровой пульт управления
Кнопки-клавиши, доступные при закрытой крышке:
Кнопки, доступные при открытой крышке:
Подключение пульта управления
Цифровой пульт управления подключается к чиллеру, а
точнее — к печатной плате контроллера, находящегося внутри
агрегата, посредством 6-ти жильного кабеля через разъем,
находящийся на задней стенке пульта управления.
Длина кабеля от пульта управления до чиллера может
достигать 1000 метров. Это дает возможность управлять
работой чиллера дистанционно с большого расстояния.
Характеристики кабеля приведены в разделе «Подключение
чиллера к силовой сети электропитания» в Инструкции по
монтажу.
Во избежание поломки компрессора после
длительного простоя системы, необходимо включить
нагреватель картера не позднее, чем за 8 часов до
запуска компрессора.
o
Кнопка запуска или выключения чиллера.
p
Кнопка для входа в меню защитных устройств
и сброса индикации аварии.
k
Клавиша для просмотра отдельных страниц меню на
экране (в случае, если индицируются символы W, X
или C), а также для увеличения (уменьшения)
установочного значения.
q
Кнопка подтверждения выбранного режима или
установочного значения.
u
Кнопка вызова меню состояния.
s
Кнопка вызова меню установочных значений.
z
Кнопка вызова меню пользователя.
e
Кнопка вызова меню таймеров.
r
Кнопка вызова меню «предыстории».
t
Кнопка вызова информационного меню.
y
Кнопка вызова меню состояния входов/выходов.
a
Кнопка вызова меню пароля пользователя.
d
Кнопка вызова меню системы DICN, называемое
также сетевым меню (дополнительный заказ).
i
Эта кнопка не используется при управлении
чиллерами серии EUWA.
ПРИМЕЧАНИЕ
Точность показаний температуры: ±1 °C.
При попадании на дисплей прямых солнечных
лучей разборчивость, выводимой на дисплей
буквенно-цифровой информации, несколько
снижается.
