11
ä
Извлечение готовых карт
По окончании цикла печати и/или кодирования карта поступает в приемный лоток, расположенный на устройстве слева.
Приемный лоток рассчитан на 500 карт толщиной 0,76 мм (30 мил).

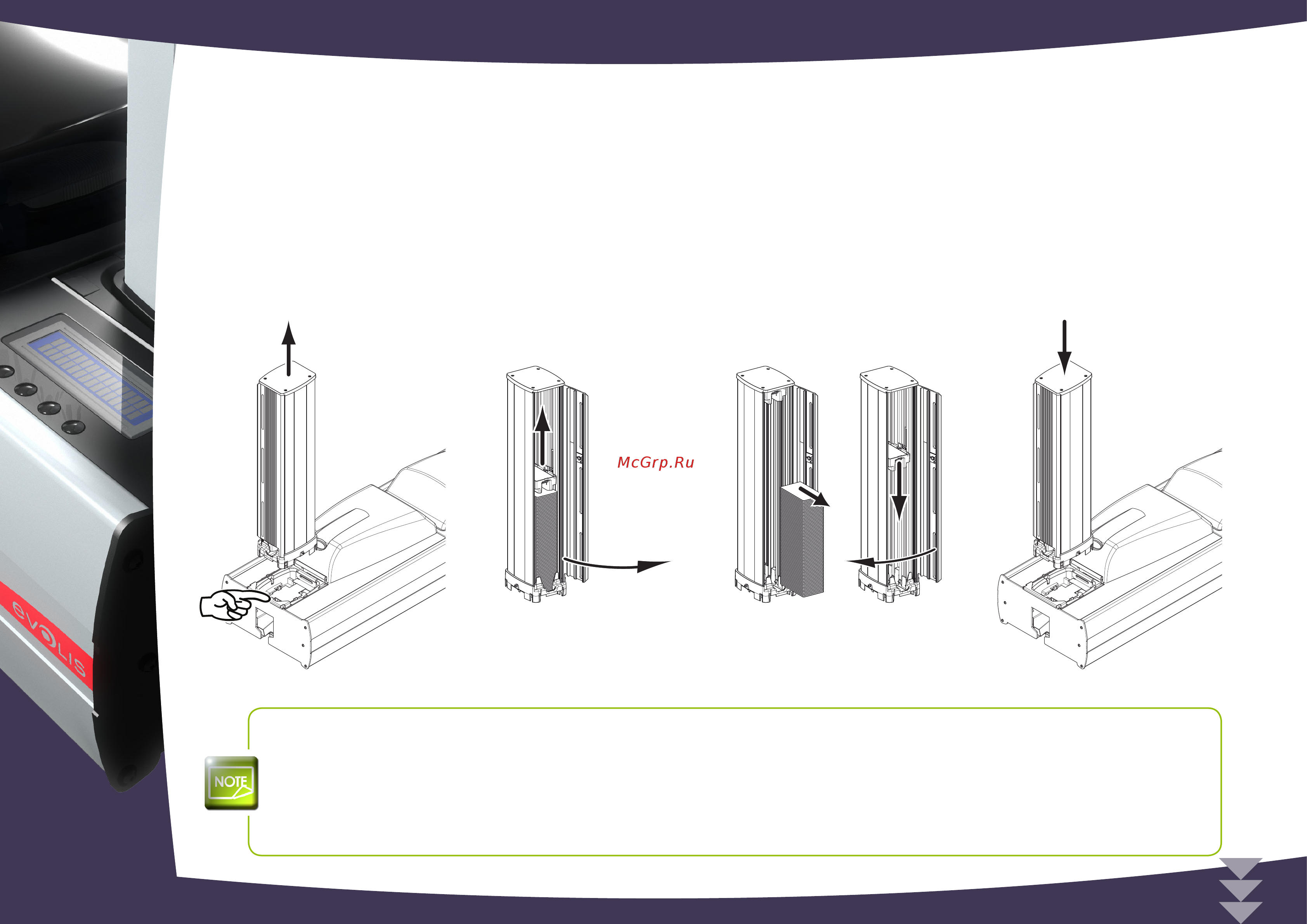

Ê
Снимите приемный лоток путем нажатия на устройство разблокирования.
Ë
Откройте дверцу приемного лотка и поднимите грузик в верхнюю часть лотка. Он будет удерживаться магнитом.
Ì
Извлеките карты, опустите грузик и закройте дверцу приемного лотка.
Í
Установите приемный лоток на место (дверцей наружу), характерный щелчок подтвердит надлежащую
установку.
Напечатанную карту можно отправить не в приемный лоток, а в лоток для отбракованных карт.
Чтобы карта попала в лоток для отбракованных карт, одновременно нажмите две внешние кнопки на панели
управления.
Должно появиться сообщение: «Следующая карта будет отправлена в лоток для отбракованных карт». После
этого вы должны будете запустить печать в течение одной минуты.
Если вы будете нажимать на 2 внешние кнопки панели управления несколько дольше (4 с), а затем отпустите, вы
сможете задать параметры для количества карт, которые необходимо отправить в лоток отбракованных карт:
до 20 карт МАКСИМУМ.
1
Ê Ë Ì Í
