Evolis Quantum2 [21/57] Ориентация карт
![Evolis Quantum2 [21/57] Ориентация карт](/views2/1484004/page21/bg15.png)
21
1
ä

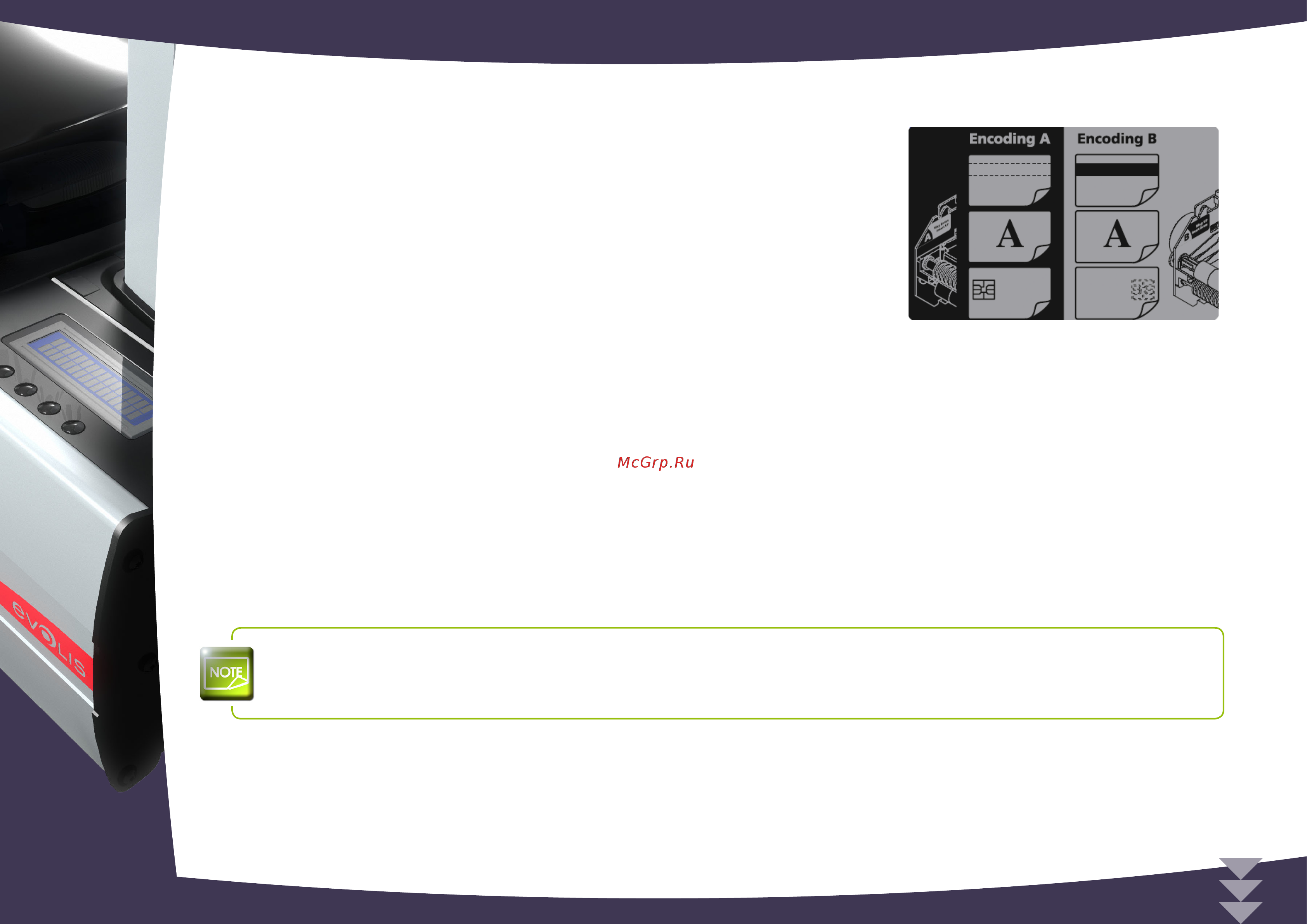

Ориентация карт
Контактные смарт-карты должны быть установлены в подающий лоток таким образом,
чтобы соответствовать конфигурации, выбранной для модуля кодирования: в положение
А или положение В.
Положение A = контактная станция для смарт-карт вверху = карты устанавливаются чипом
вверх
Положение B = контактная станция для смарт-карт внизу = карты устанавливаются чипом
вниз
Инструкции по установке карт смотрите в разделе 1-3в.
ä
Последовательность команд для ориентации смарт-карты
Для того чтобы подать карту в принтер, расположить ее под контактной станцией для смарт-карт и установить контакт, необходимо
послать последовательность команд через интерфейс принтера.
Эта команда описывается следующим образом:
Отправка последовательности SIS:
l Карта перемещается из устройства загрузки к контактной станции и останавливается под ней.
l Карта подводится вверх и входит в контакт со станцией.
l Принтер подключает контактную станцию к разъему DB9.
l Программирование чипа может производиться через серийный интерфейс компьютера и внешний блок.
Более полная информация по программированию смарт-карт содержится в руководстве по
программированию принтеров Evolis.
Более подробную информацию по подключению кодировщика смарт-карт смотрите в руководстве
«Модуль кодирования Quantum» KU15.
