1-3 Установка

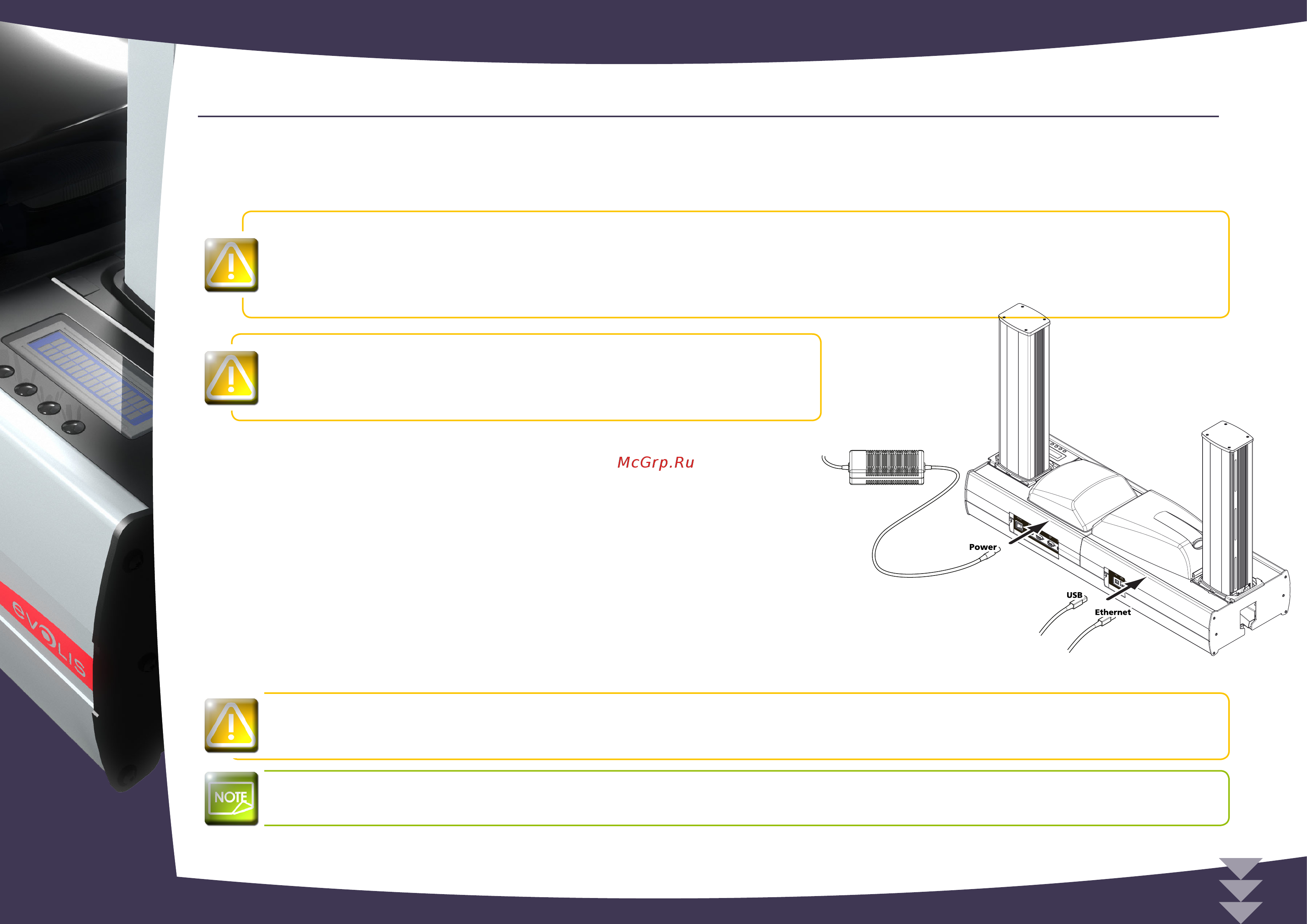

1-3a ПОДКЛЮЧЕНИЕ ПРИНТЕРА
ä
Подключение к электросети
Принтер должен быть подключен к электрической сети, надлежащим образом защищенной и
заземленной.
FI: Laite on liitettävä suojamaadoitus koskettimilla varustettuun pistorasiaan.
NO: Apparatet må tilkoples jordet stikkontakt.
SE: Apparaten skall anslutas till jordat uttag.
Класс энергопотребления принтера: А. Работа данного
оборудования в жилом помещении может создавать
помехи для радиосигналов. В таком случае пользователя
могут попросить принять надлежащие меры.
Ê
Подключите провод питания к блоку питания, затем подключите
разъем провода питания к принтеру.
Ë
Включите конец провода питания в сетевой штепсель с
заземлением.
Ì
Включите принтер, нажав кнопку ON (ВКЛ).
Í
Включается дисплей панели управления, и сообщение
_
INITIALISATION (ИНИЦИАЛИЗАЦИЯ)
_
появляется на экране.
После запуска на экране появится надпись
_
READY (ГОТОВ)
_
, и светодиодный индикатор будет светиться немигающим
зеленым светом. Если этого не произойдет, это означает,
что установка выполнена неправильно. Проверьте
настройки.
Перед выполнением любых операций по техническому обслуживанию обязательно нажимайте кнопку
ВЫКЛ и отключайте кабель питания. Для вашей безопасности 2 данных компонента всегда должны
быть доступны для обеспечения возможности действий в чрезвычайных обстоятельствах.
В целях экономии электроэнергии принтер автоматически переходит в режим ожидания по истечении
10 минут бездействия.
