3: Установка принтера
Загрузка кассеты с лентой
P1060728-154 Принтер для карточек Zebra ZXP Series 1: руководство пользователя 33

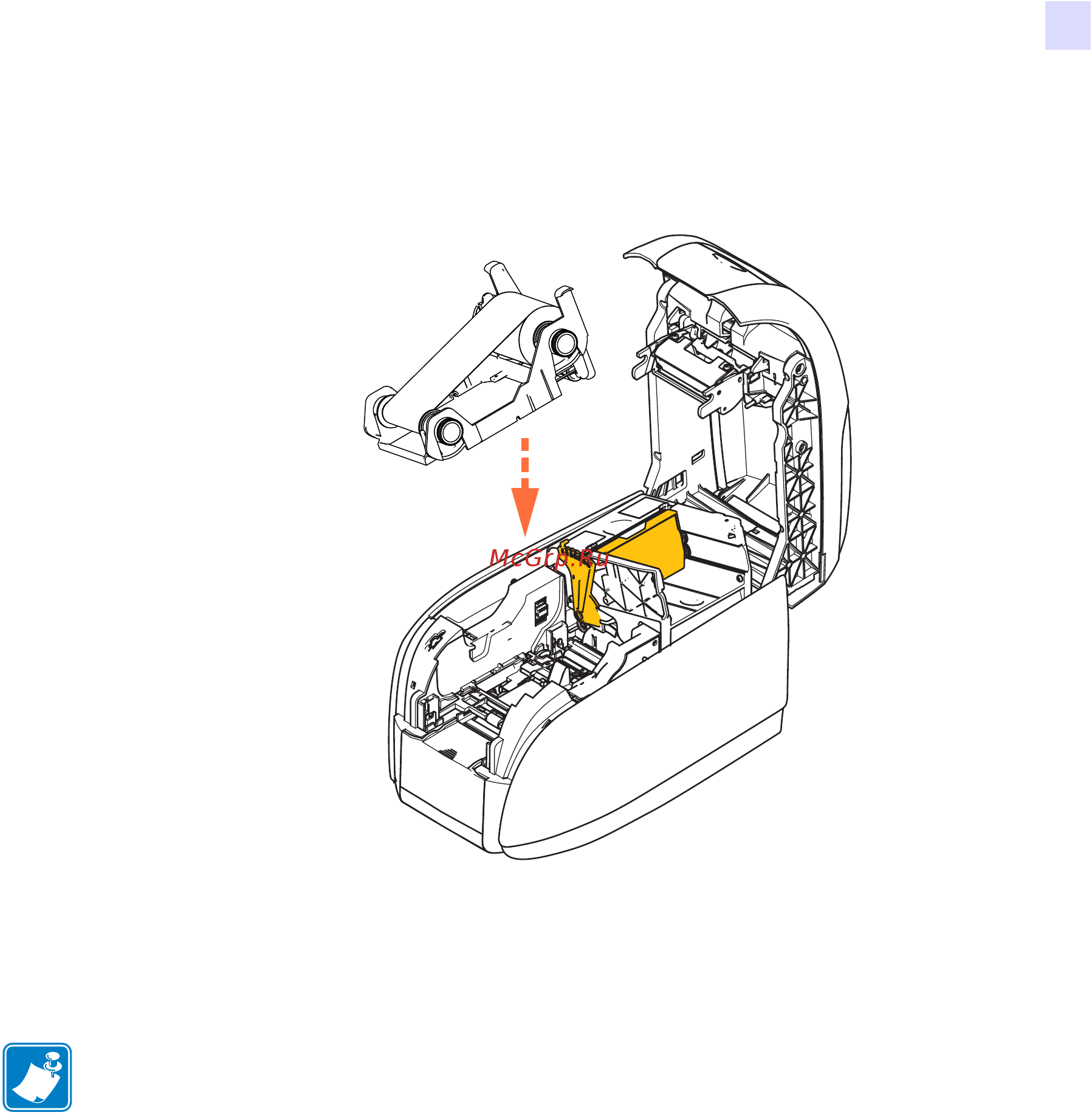

3. Вставьте кассету с лентой таким образом, чтобы чистящий валик был обращен вниз
и шестерни на концах валиков попадали в соответствующие пазы.
4. Закройте крышку корпуса принтера и нажмите на нее так, чтобы раздался хорошо
различимый щелчок.
Примечание • После закрытия крышки лента будет автоматически синхронизирована
при включении питания принтера.
