Zebra ZXP 1 [38/126] Загрузка карточек
![Zebra ZXP 1 [38/126] Загрузка карточек](/views2/1310977/page38/bg26.png)
34 Принтер для карточек Zebra ZXP Series 1: руководство пользователя P1060728-154
3: Установка принтера
Загрузка карточек
Загрузка карточек
Устройство подачи карточек
Устройство подачи карточек используется для загрузки карточек. Оно может вместить до
100 карточек толщиной 30 мил. Устройство подачи карточек расположено под специальной
крышкой принтера
. Чтобы определить толщину карточек, см. этикетку на упаковке карточек
или свяжитесь с поставщиком карточек. Типовая толщина карточки составляет 30 мил.

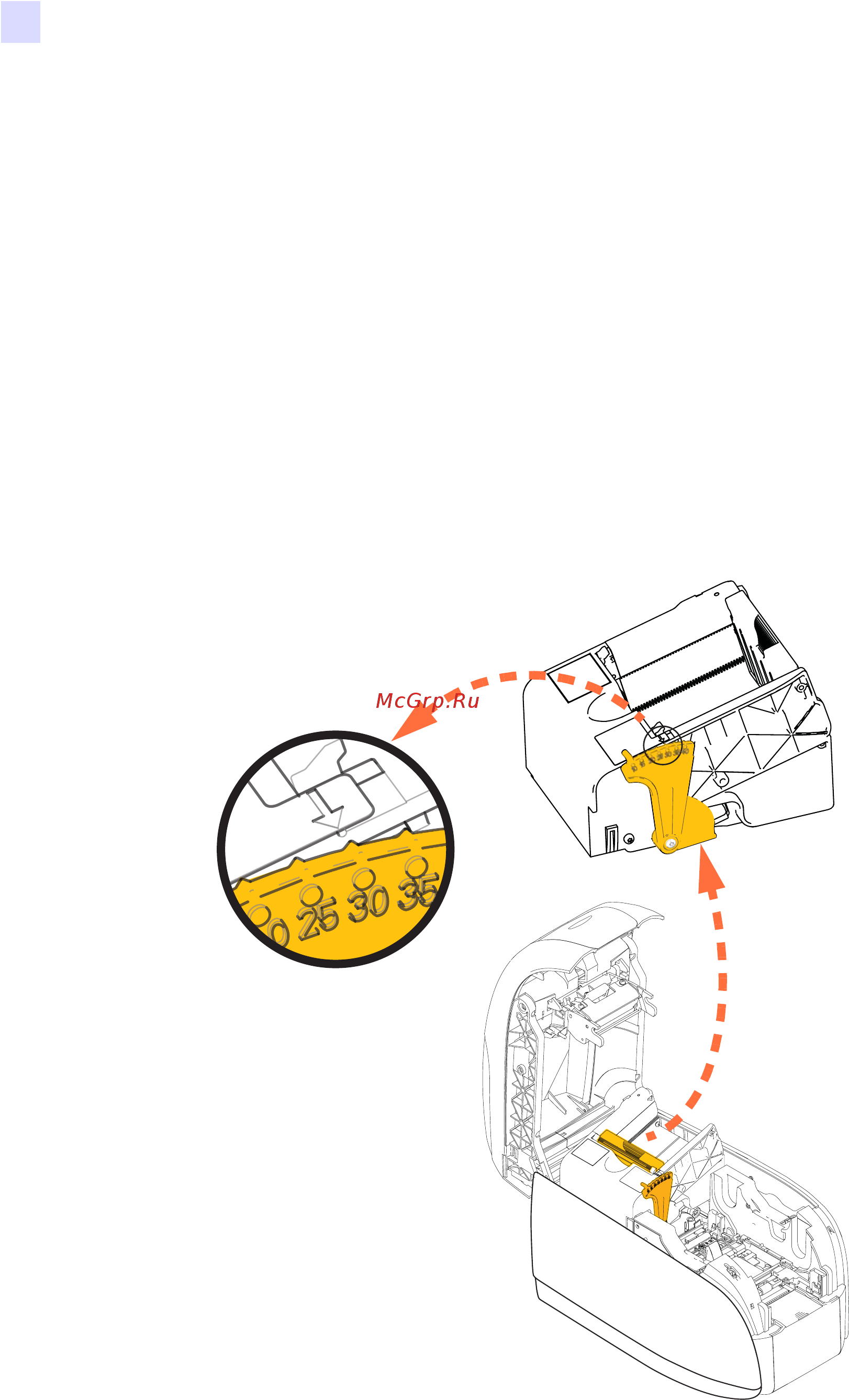

1. Уста новит е рычаг настройки толщины карточек (обведен кружком на рисунке ниже)
на значение, соответствующее виду загружаемых карточек. Обратите внимание, что
при регулировке толщины можно задать значение только от 10 до 40 мил.
Если не выполнить надлежащую регулировку толщины (в частности, для
карточек толщиной 10 мил), может произойти замятие множества карточек.
Инструкции по устранению замятия карточек
см. в разделе MECHANICAL
ERROR (МЕХАНИЧЕСКАЯ ОШИБКА) на стр. 75.
2. Откройте крышку устройства подачи карточек.
