4 Принтер для карточек Zebra ZXP Series 1: руководство пользователя P1060728-154
1: Приступая к работе
Разъемы задней панели
Разъемы задней панели
Стандартное USB-подключение

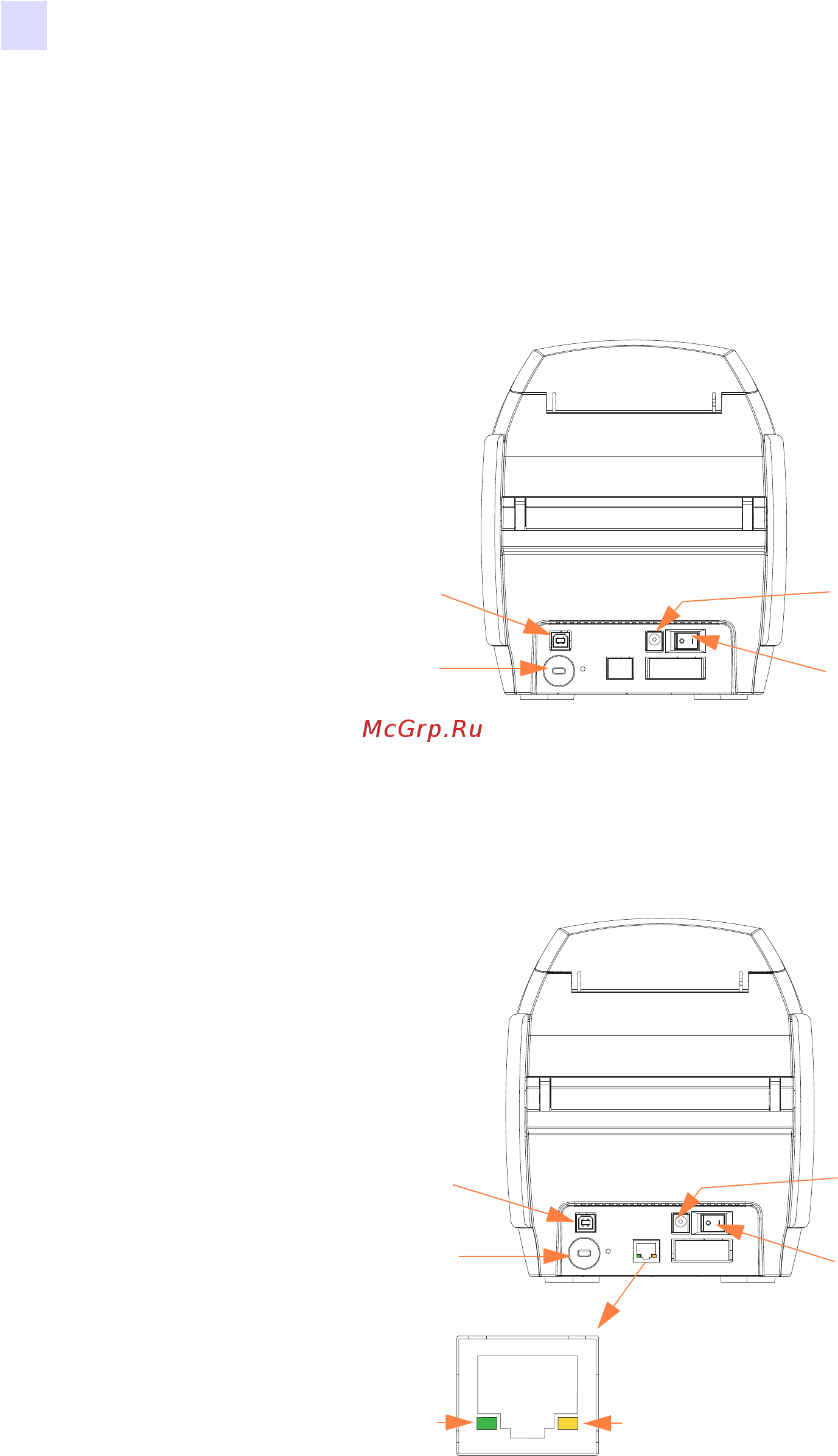

На приведенном ниже рисунке показана задняя панель принтера со стандартным
соединением USB.
Ethernet-подключение
На приведенном ниже рисунке показана задняя панель принтера со стандартным
интерфейсом USB и соединением Ethernet.
Разъем Ethernet снабжен двумя индикаторами состояния:
• индикатор питания (янтарный) — светится, если подключено питание;
• индикатор подключения (зеленый) — светится, если присутствует
работоспособное соединение между принтером и сетью Ethernet.
USB-разъем
Гнездо питания
Выключатель
питания
Гнездо кабеля
безопасности
Выключатель
питания
Гнездо
питания
Разъем Ethernet
USB-разъем
Гнездо кабеля
безопасности
Индикатор подключения Индикатор питания
