1: Приступая к работе
Компоненты, элементы управления и индикаторы
P1060728-154 Принтер для карточек Zebra ZXP Series 1: руководство пользователя 3
Компоненты, элементы управления и индикаторы

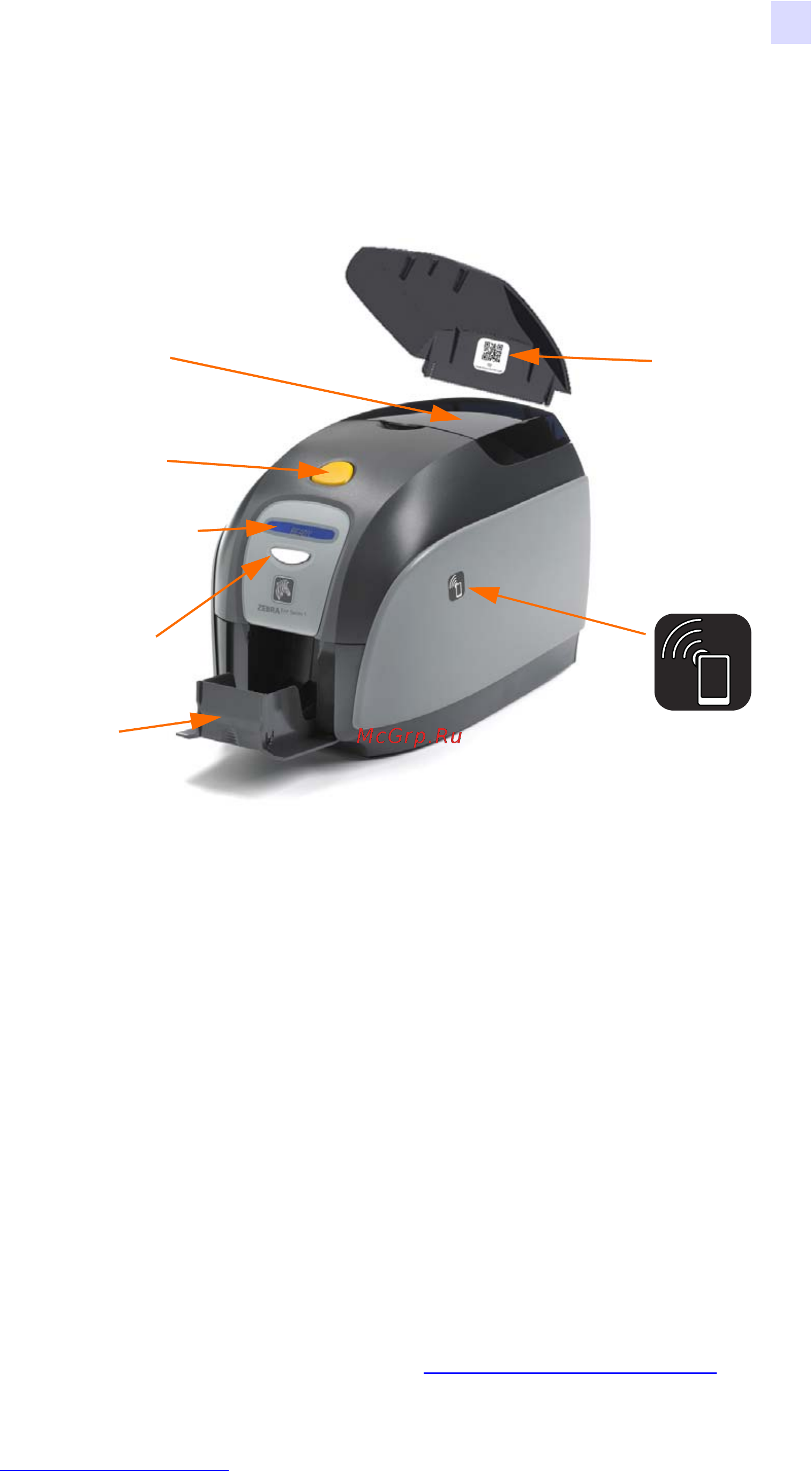

На приведенном ниже рисунке показаны некоторые из внешних компонентов принтера;
вид изнутри см. в Разделе 3.
• Крышка устройства подачи карточек — открытие крышки дает доступ к
автоматическому устройству подачи карточек. Полупрозрачная крышка позволяет
видеть, когда запас карточек в источнике заканчивается. Емкость устройства подачи —
100 карточек (толщиной 30 мил).
• Кнопка открытия крышки корпуса — при
нажатии кнопки открывается крышка
принтера. Это дает доступ к внутренним компонентам принтера для смены кассеты
с лентой, чистящих валиков, а также для чистки принтера.
• Многофункциональная ЖК-панель — отображает информацию о состоянии
принтера. Кроме того, на панели выводятся сообщения, предупреждающие
пользователя о необходимости каких-либо действий и указывающие на
определенные неисправные
состояния.
• Многофункциональная кнопка управления — служит для вызова нескольких
функций; функции описаны в соответствующих разделах данного документа.
• Выходной лоток — расположен с лицевой стороны, имеет емкость 50 карточек.
• QR-код быстрой справки — QR-код вызывает страницы интернет-справки,
позволяющие найти видео для пользователей с инструкциями по установке
и обслуживанию; подробности см. на сайте http://www.zebra.com/zxp1-info
.
• Метка Zebra Print Touch — точа касания, использующая технологию NFC для
предоставления основной информации о принтере; подробности см. на сайте
http//www.zebra.com/nfc
.
Крышка устройства
подачи карточек
Кнопка открытия
крышки корпуса
Многофункцио-
нальная ЖК-панель
Многофункцио-
нальная кнопка
управления
Выходной
лоток
Метка
Zebra Print
Touch
QR-код
быстрой
справки
